Topology

Local Subnet <-- On Premise (NSF) <---> MCS (vNGAF ใน VPC) --> Subnet ต่างๆใน VPC

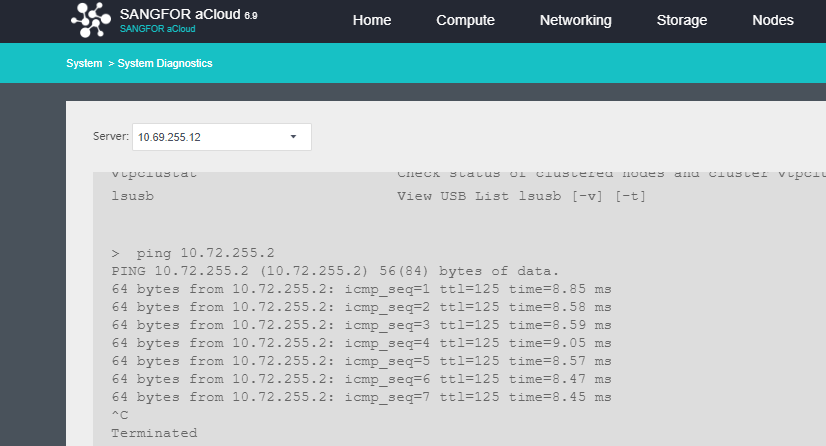

10.69.255.0/24 (On Premise Subnet)

10.72.255.0/24 (Cloud Subnet)

Background

- Network Secure (NSF) - version 8.0.85

- Virtual NGAF บน MCS - version 8.0.26 ตรวจสอบให้มี Branch License

การตั้งค่าฝั่ง MCS (Virtual NGAF version 8.0.26)

1. ตรวจสอบว่ามี Elastic IP อยู่บน VPC Gateway (กด Setting ขวาล่าง)

- ตรวจสอบว่ามีการ Initial NGAF ขึ้นมาแล้ว ให้ตรวจสอบ Mgmt Interface IP

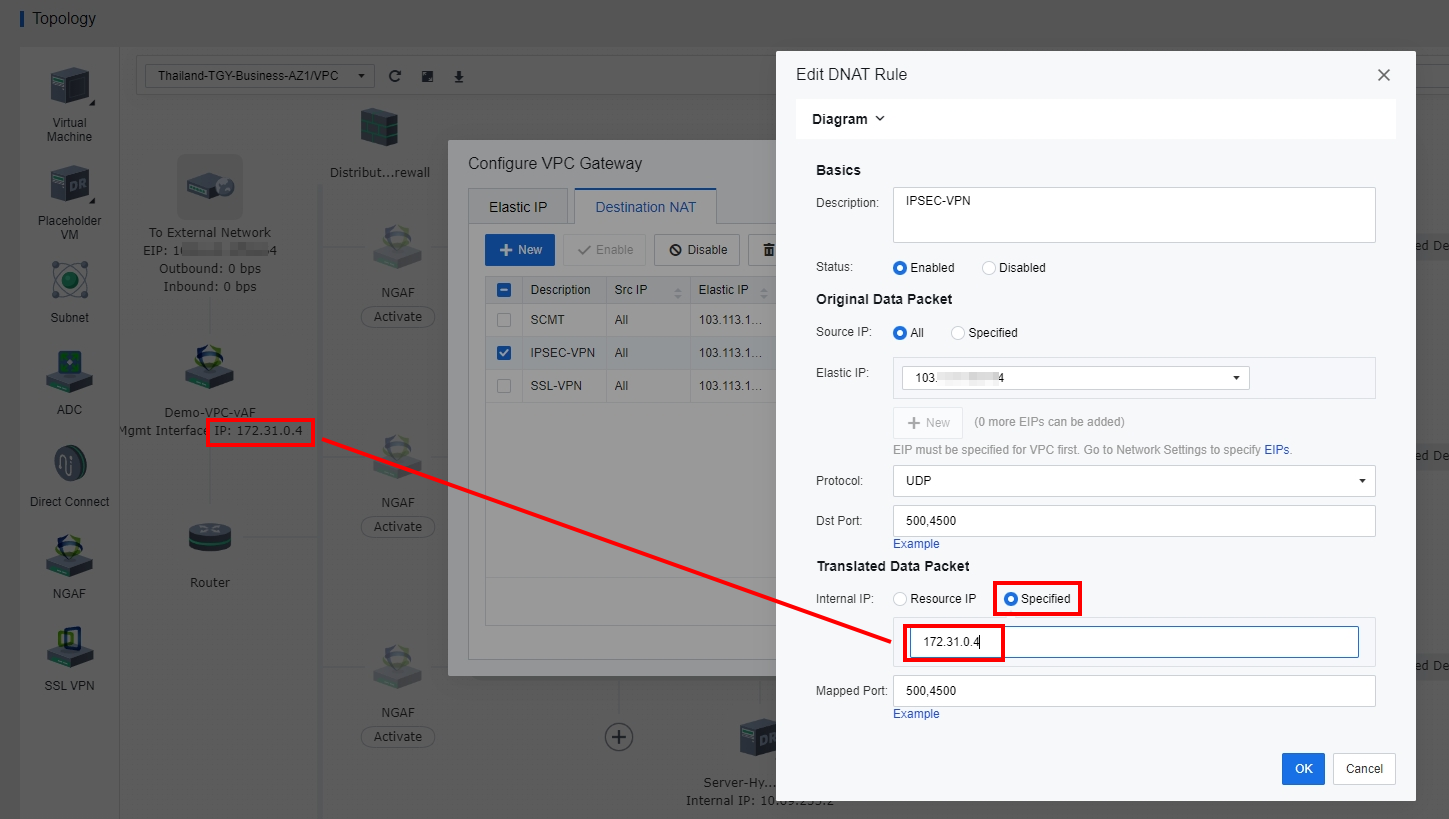

2. ตรวจสอบการตั้งค่า Destination NAT สำหรับ Port IPSEC ไปยัง Virtual NGAF

โดยจะเป็น UDP Port 500, 4500

3. กด Web Console ที่ตัว Virtual NGAF

4. ไปที่ Network >Interface > Physical Interface > กดที่ eth1 (ที่มี IP ที่ด้านนอกเขียนว่าเป็น Mgmt Interface) ที่ทำ DNAT เข้ามา

- กด Enable IPSec VPN outgoing line (Line 1)

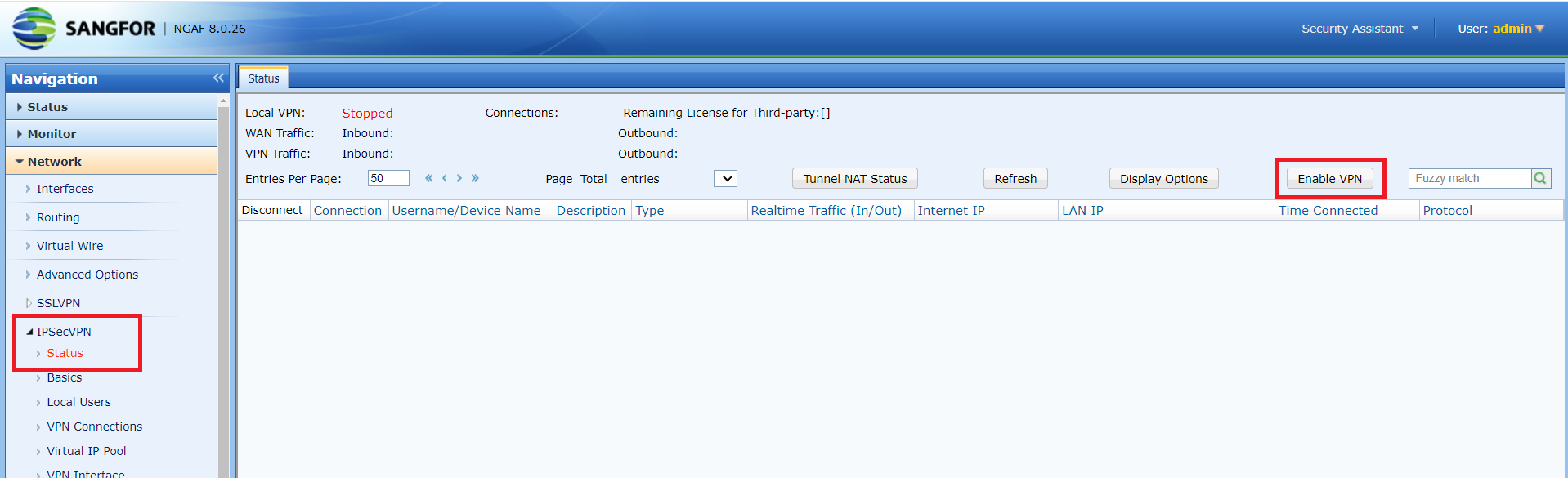

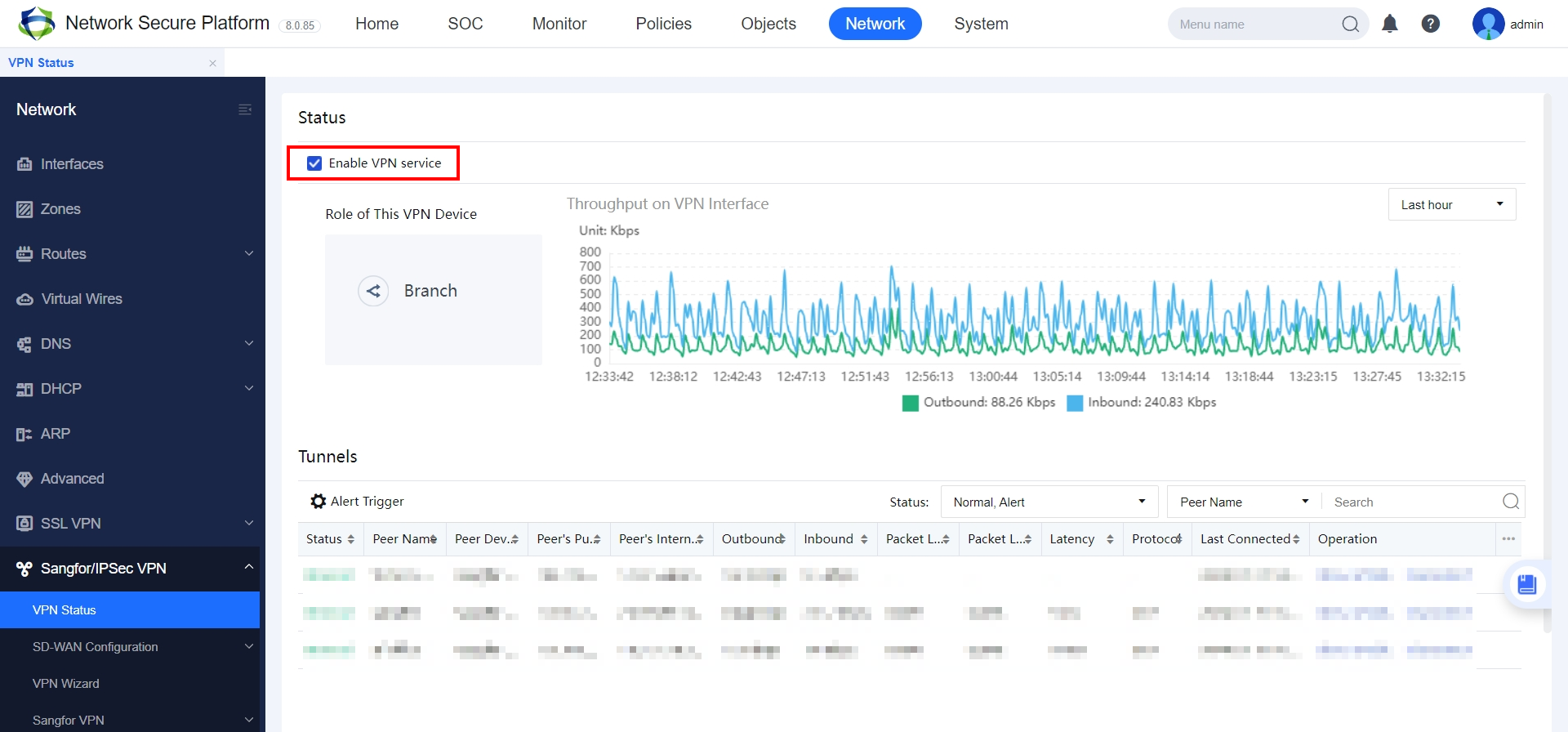

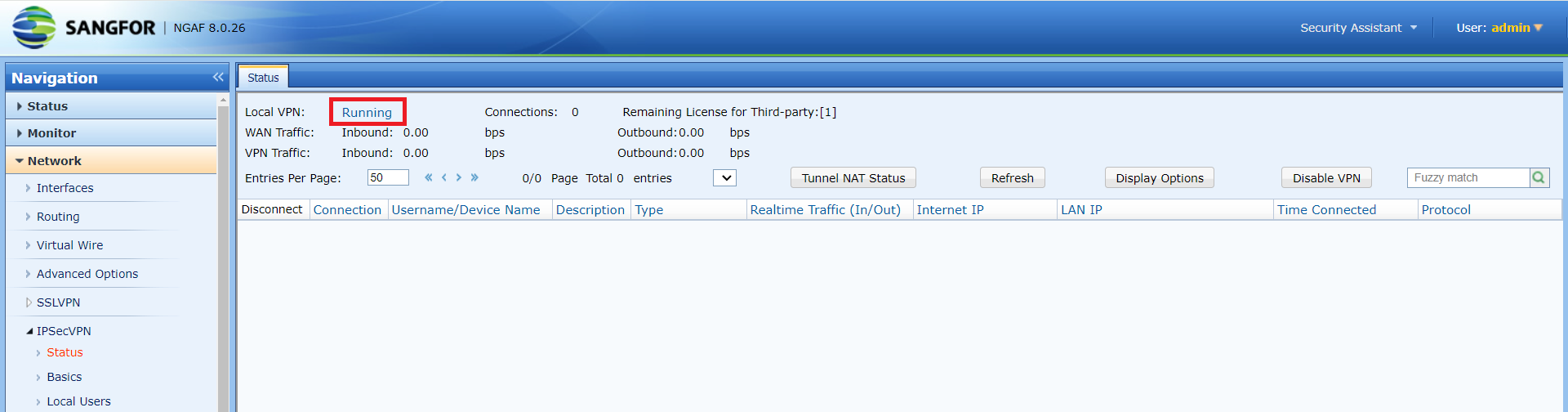

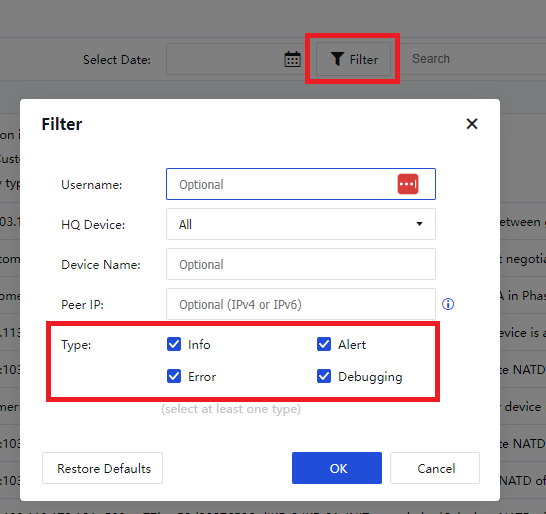

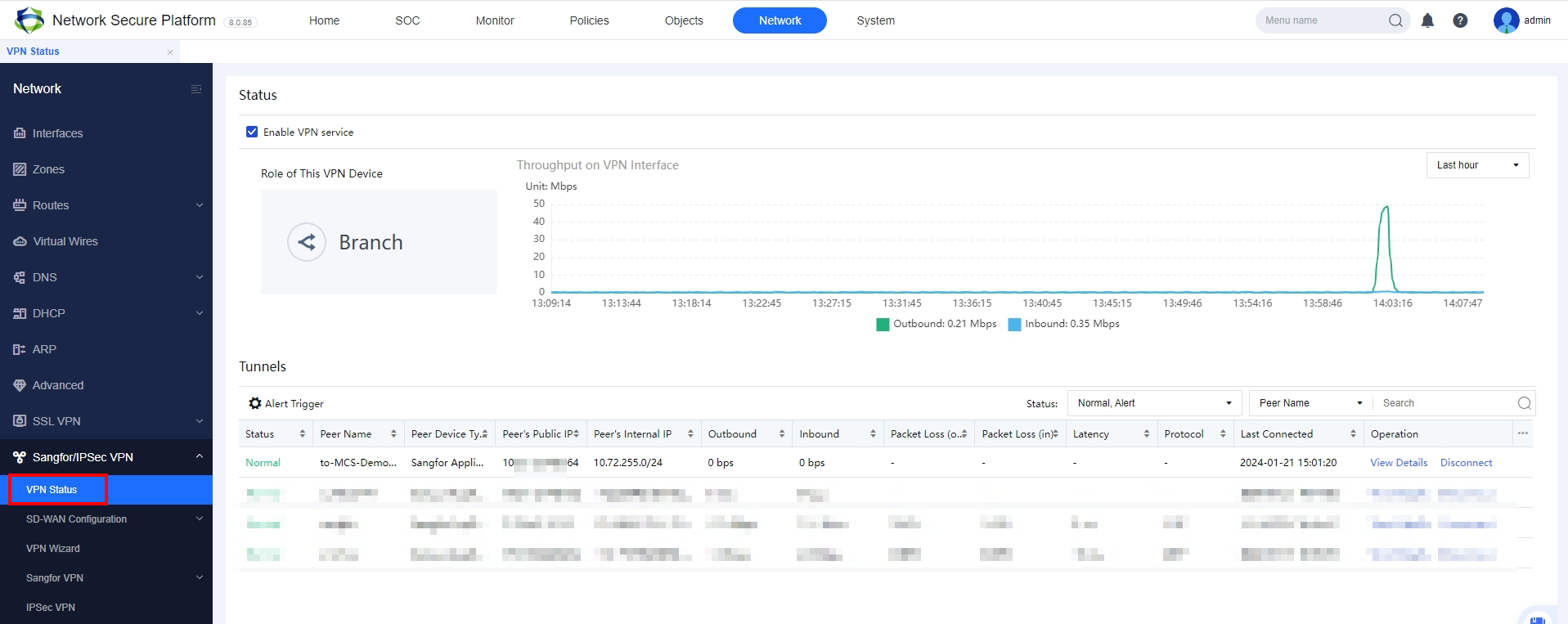

5. ไปที่ Network > IPSecVPN > Status > กด Enable VPN

6. ไปที่ VPN Interface > กด Add > เลือก Interface ที่เป็น Zone LAN เช่น eth2

จากนั้นกด OK ด้านล่าง เพื่อ Save

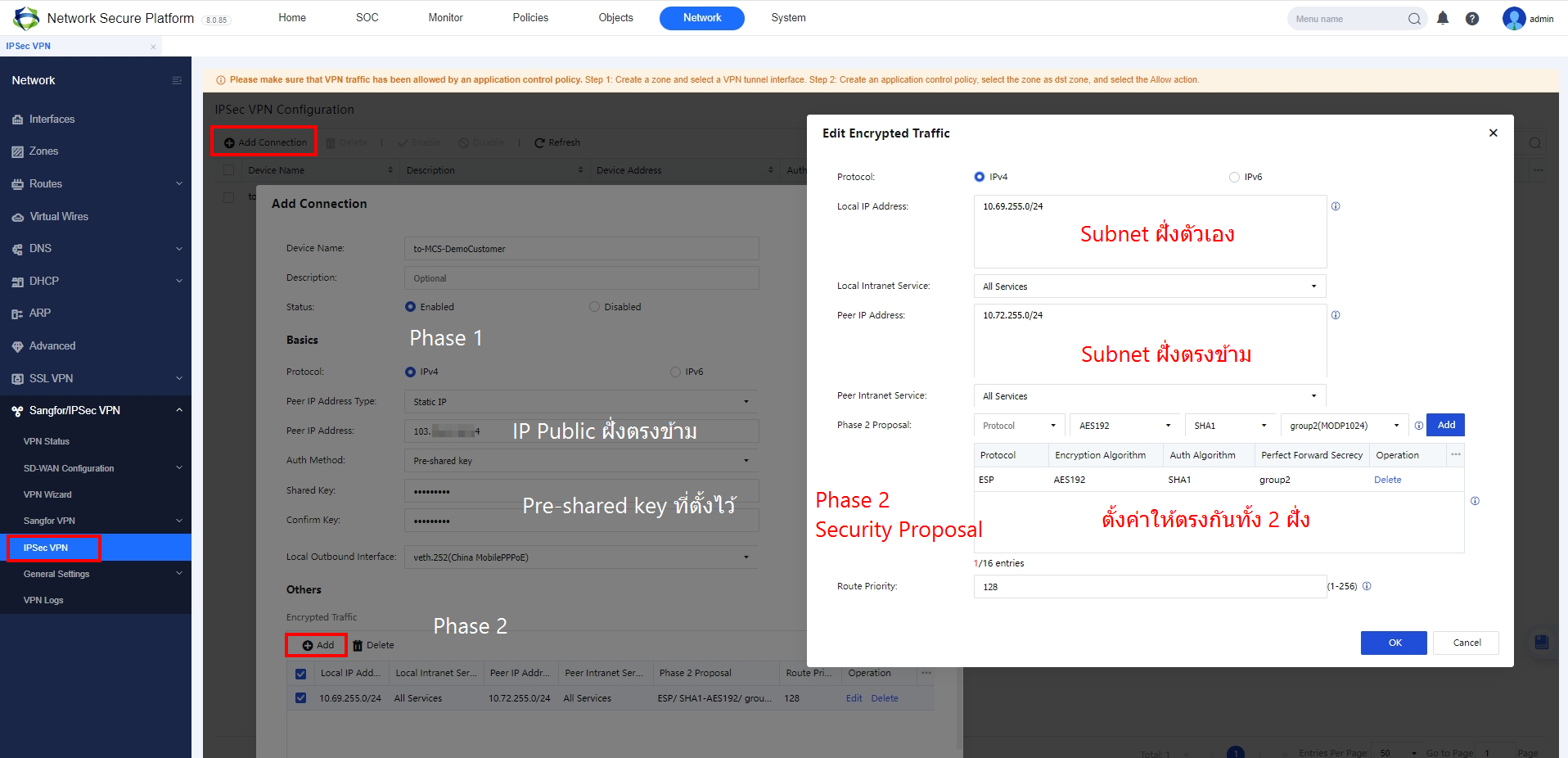

7. ตั้งค่า Third-Party Connection (ฝั่ง Virtual NGAF บน MCS)

ในหน้า Basic (Phase 1 - Part 1/2)
- Device Name
- Peer IP Address Type
- Peer IP Address
- Pre-Shared Key

ส่วนของ Traffic Encryption ด้านล่าง (Phase 2)
- Local IP Address - Subnet ที่อยู่ฝั่งตัวเอง
- Peer IP Address - Subnet ที่อยู่ฝั่งตรงข้าม
- Security Proposal ในส่วนของ Phase 2 (จะต้องตั้งค่าให้เหมือนกันทั้ง 2 ฝั่ง)

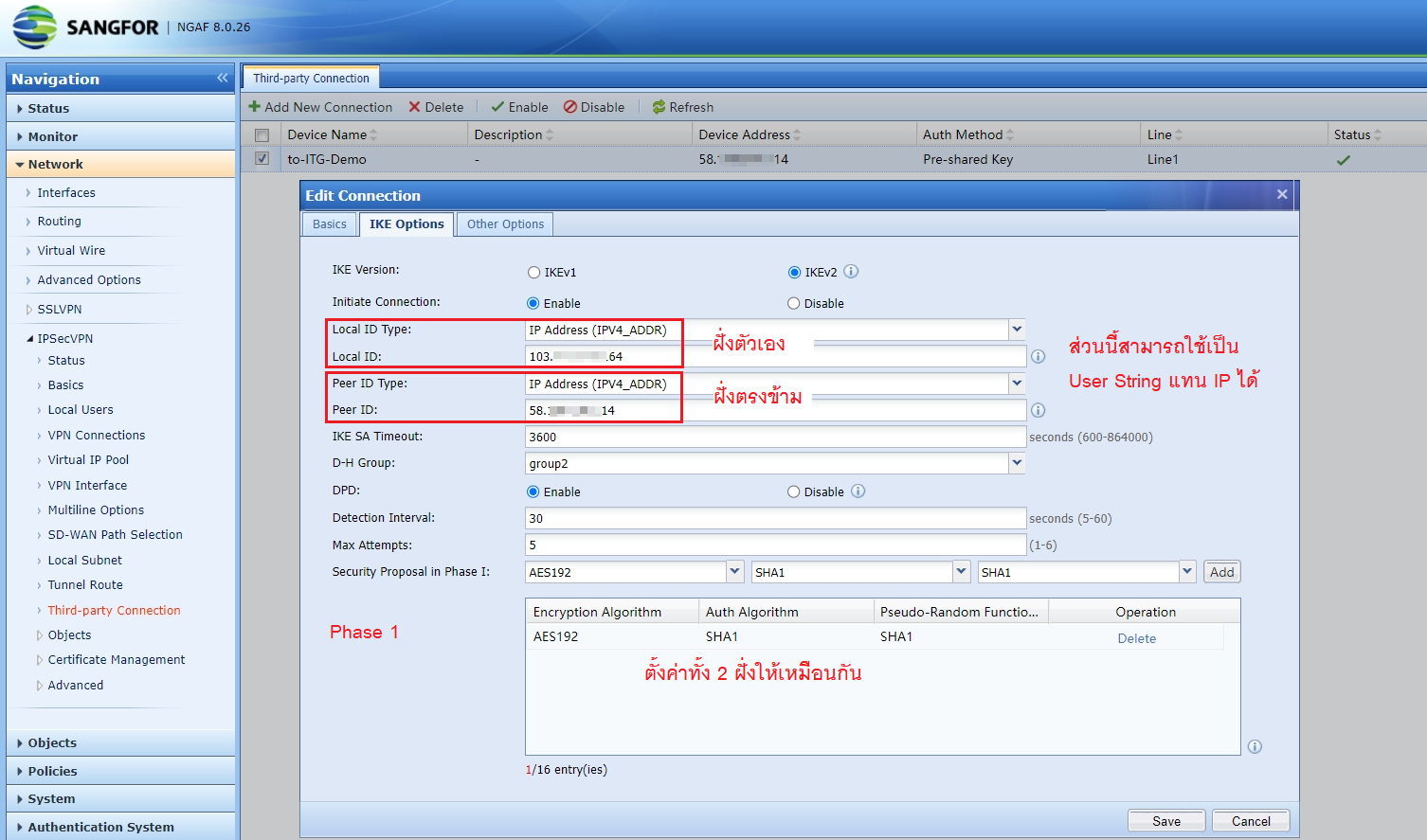

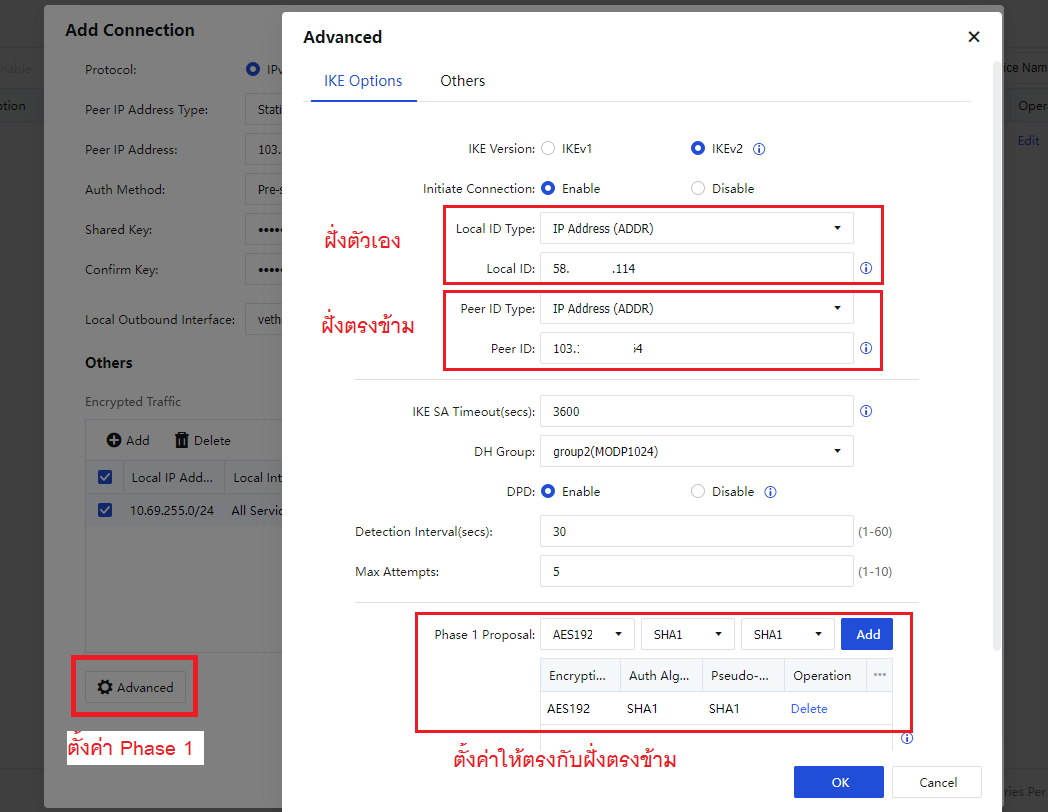

ไปที่ Tab IKE Options (Phase 1 - Part 2/2)
- เลือก IKE Version
- ตั้งค่า Local ID Type และ Local ID
- ตั้งค่า Peer ID Type และ Peer ID
- กรอกข้อมูล D-H Group, DPD, Detection Interval, Max Attempt (ให้ตรงกับฝั่งตรงข้าม)
- กรอก Security Proposal สำหรับ Phase 1 ให้ตรงกับฝั่งตรงข้าม
- จากนั้นกด Save
