การสร้าง VLAN (ทำ Port Group) ใน HCI และ SCP

ในการที่จะทำให้ VM ที่อยู่ใน HCI นั้นเชื่อมต่อกับ network ด้านนอกโดยใช้ VLAN สามารถทำได้ตามขั้นตอนดังนี้…

1. ตั้ง Port ที่ switch ด้านนอก HCI ให้เป็น Trunk และ Allow VLAN ที่ต้องการจะใช้ด้านใน HCI

2. ทำ Port Group บน HCI หรือ SCP อย่างใดอย่างหนึ่ง

การทำ Port Group บน HCI

1. Login HCI

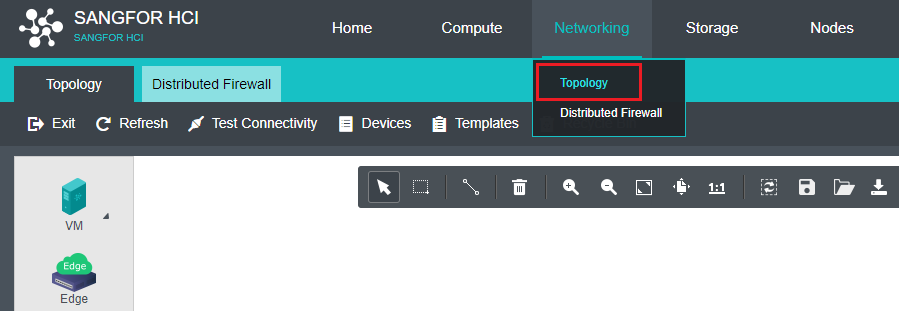

2. ไปที่ Networking > Topology

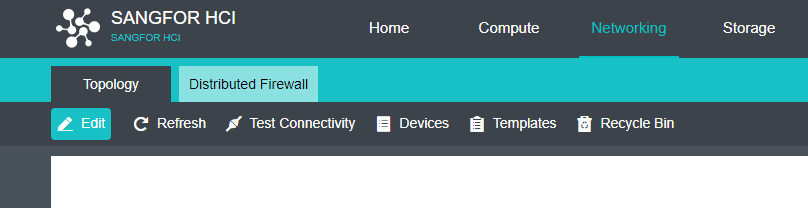

3. เข้าโหมด Edit

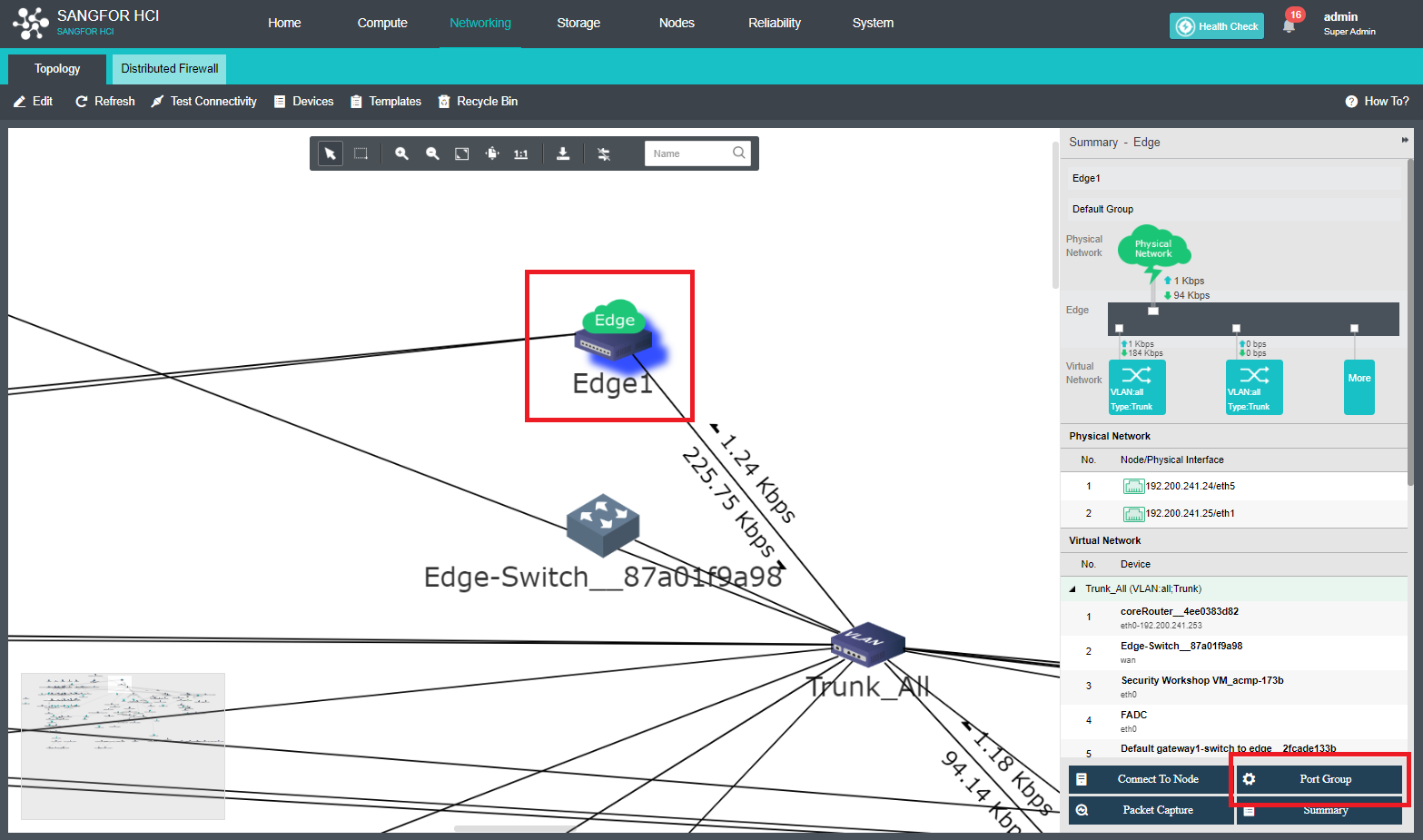

4. เลือก Edge ที่ต้องการแก้ไข > เลือก Port Group มุมล่างขวา
- หรือลาก edge ขึ้นมาใหม่จากด้านซ้าย ถ้ายังไม่มี และเลือกว่าจะใช้ physical interface ไหน

5. กด New เพื่อสร้าง VLAN ใน HCI

6. ใส่ข้อมูล VLAN ต่างๆ สามารถเลือกเป็น Trunk หรือ Access ได้ และกด OK เพื่อยืนยัน

- กรณีที่ Switch ตั้งค่า Edge Interface เข้ามาเป็น Trunk และ Allow VLAN ที่ใช้งานเข้ามา
สามารถนำมาแตก VLAN ให้กลายเป็น Access ได้ตามภาพด้านล่าง ว่าจะให้ออก Access VLAN อะไร

การทำ Port Group บน SCP

1. Login SCP

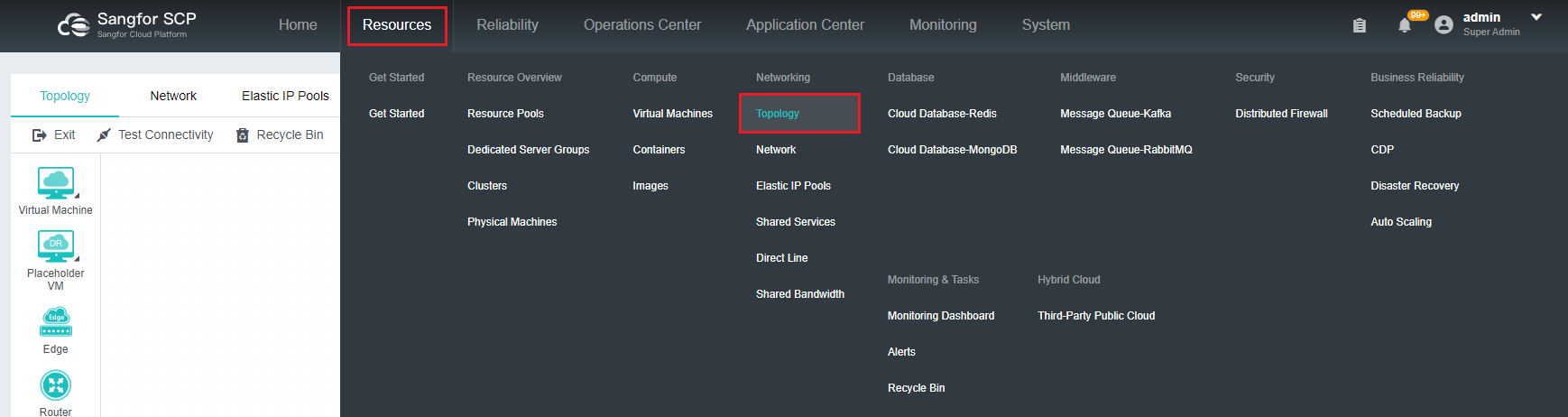

2. ไปที่ Resources > Networking > Topology

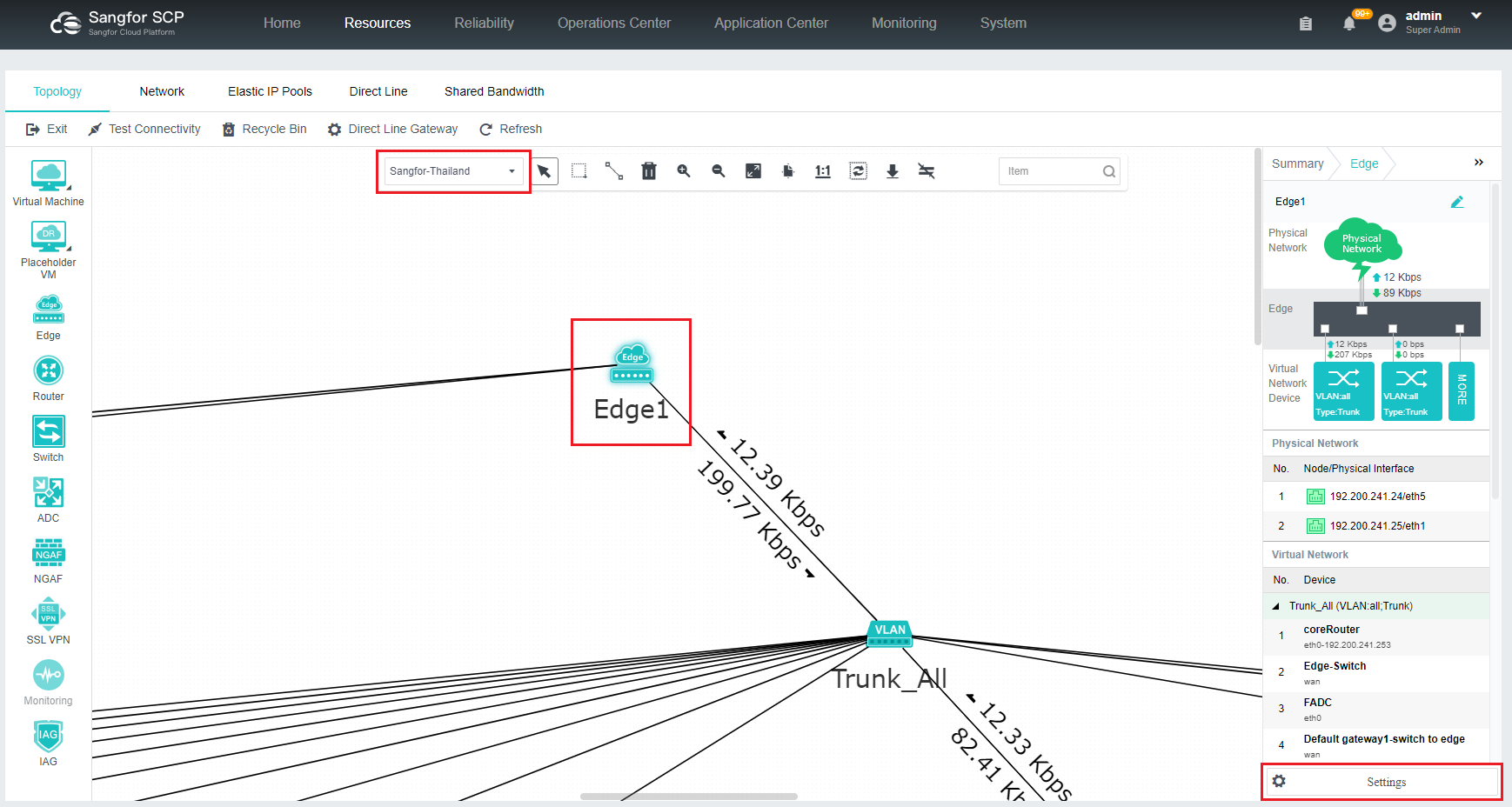

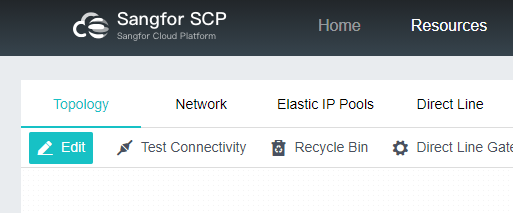

3. เข้าโหมด Edit > เลือก Cluster และ Edge ที่ต้องการแก้ไข จากนั้นกด Settings มุมล่างขวา

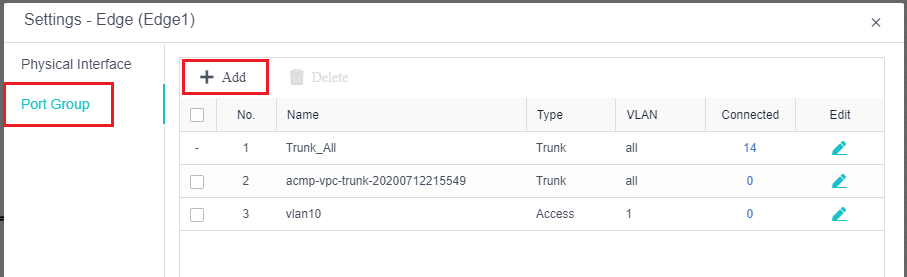

4. ในหน้า Popup เลือกแถบ Port Group และกด New เพื่อสร้าง VLAN ใน SCP

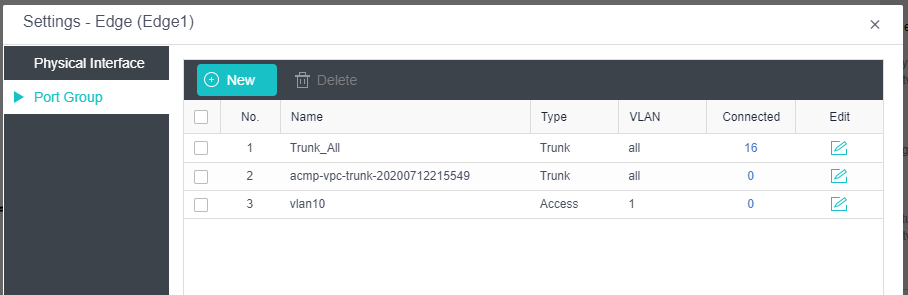

5. ใส่ข้อมูล VLAN ต่างๆ สามารถเลือกเป็น Trunk หรือ Access ได้ และกด OK เพื่อยืนยัน

- กรณีที่ Switch ตั้งค่า Edge Interface เข้ามาเป็น Trunk และ Allow VLAN ที่ใช้งานเข้ามา
สามารถนำมาแตก VLAN ให้กลายเป็น Access ได้ตามภาพด้านล่าง ว่าจะให้ออก Access VLAN อะไร
