การติดตั้ง SCP แบบ Cluster Deployment

ปรับปรุงเมื่อ

บทนำ

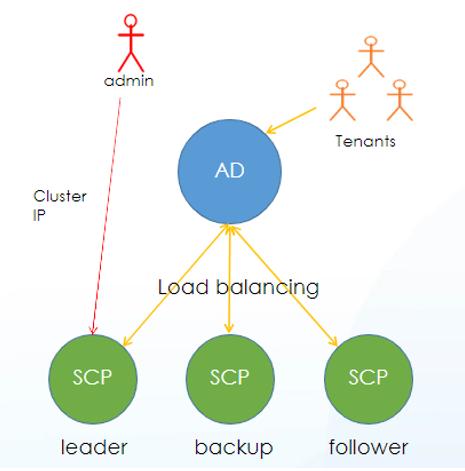

Sangfor SCP รองรับการ Deploy แบบ Cluster Mode เพื่อเพิ่มความสามารถ Scale Out และ High Availability ระบบรองรับ 3-Node Cluster โดย Admin Login ผ่าน Cluster IP และ Tenant เข้าถึงแต่ละ Node ผ่าน Load Balancing ของ vAD (Virtual Application Delivery)



ข้อกำหนดเบื้องต้น

  • SCP ทุก Node ต้องเป็น Version เดียวกัน และไม่มี Resource Pool หรือ User อยู่ก่อน
  • Node ที่เพิ่มเข้า Cluster ต้องมี Configuration เท่ากับหรือมากกว่า Active Node
  • Port 4480 และ 443 ต้องเข้าถึงได้
  • เตรียม SCP VM Image 3 ชุด (ต้อง Import Template แยก ไม่สามารถ Clone ได้)
  • เตรียม Cluster IP ใน Network Segment เดียวกับ Node IP



Recommended Configuration (3-Node Cluster)

Configuration Tenants Users Concurrent Clusters Nodes VMs
32 Core 64G x3 2,000 4,000 4,000 128 1,024 60,000



ขั้นตอนการตั้งค่า

Scenario 1: Single NIC (Management + Business Network รวมกัน)

เหมาะสำหรับ Small-Scale Deployment ไม่ต้องการ Load Balancing

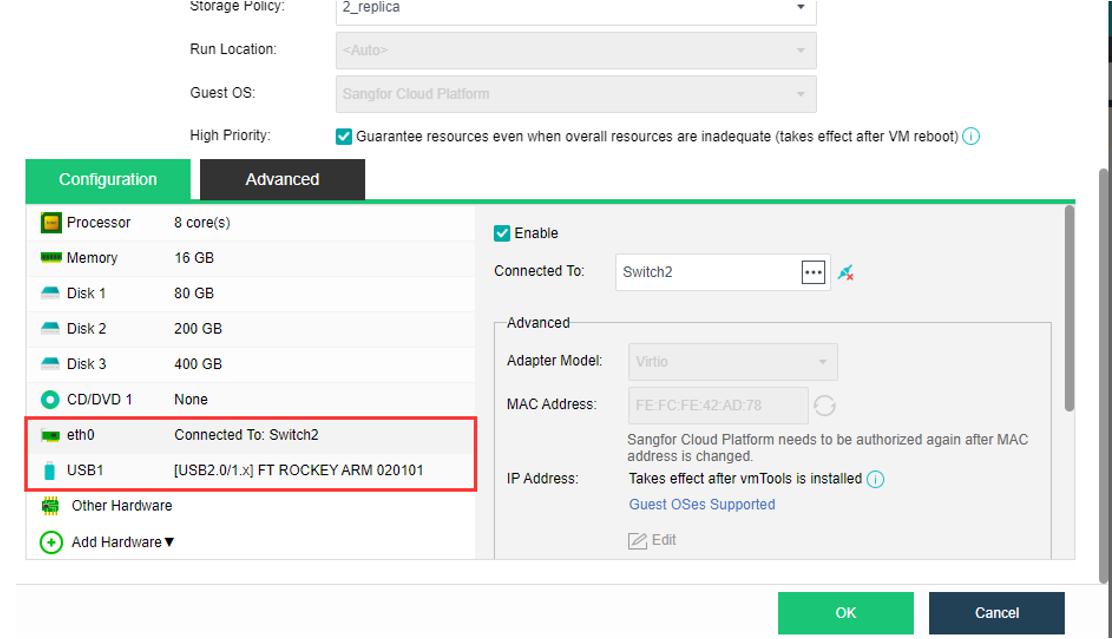

  1. Step 1: Login HCI Console เลือก SCP VM คลิก Edit Map USB Key ตั้งค่า NIC เชื่อมต่อ Management Network คลิก OK (เฉพาะ Active Node ต้อง Map USB Key)



SCP VM Hardware Configuration - NIC and USB Key



  1. Step 2: เข้า SCP Console กด Enter เข้า Maintenance Mode ใส่ Password (admin) เลือก Setup Network ตั้งค่า IP, Netmask, Gateway
  2. Step 3: ทำซ้ำสำหรับ Node อีก 2 Node

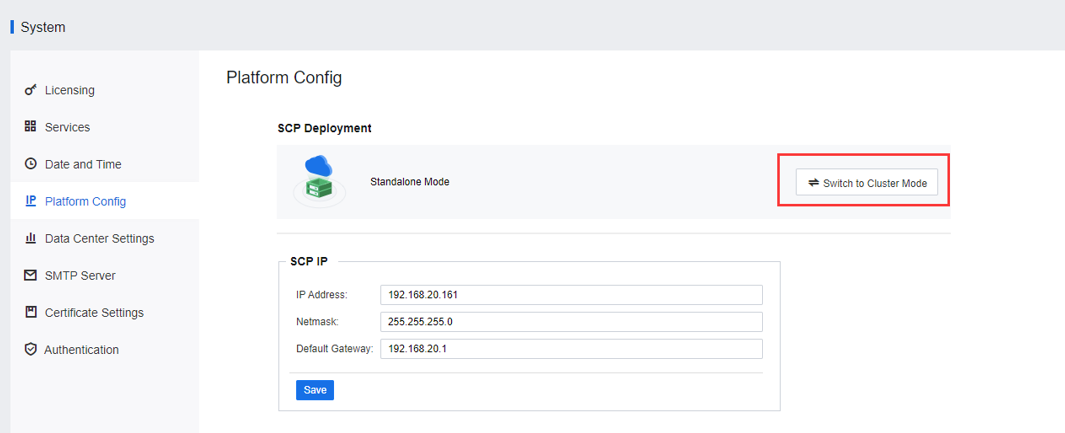

  3. Step 4: Login SCP หลัก ไปที่ System > Platform Config คลิก Switch to Cluster Mode



Platform Config - Switch to Cluster Mode



  1. Step 5: กรอก Cluster IP และ Netmask (ต้องอยู่ใน Segment เดียวกับ Node IP)
  2. Step 6: คลิก OK เพื่อ Switch เป็น Cluster Mode
  3. Step 7: คลิก Add Node ใส่ IP, Username, Password ของ Node ถัดไป คลิก OK
  4. Step 8: ทำซ้ำจนครบ 3 Node



Scenario 2: Multiple NIC (แยก Management และ Business Network)

เหมาะสำหรับ Large-Scale Deployment ต้องใช้ vAD Load Balancing



vAD Active-Standby Architecture with SCP Cluster



  1. Step 1: ตั้งค่า NIC แรก (eth0) เป็น Management IP เพิ่ม NIC ที่สอง (eth1) สำหรับ Business Network โดย Add Hardware > NIC
  2. Step 2: เข้า SCP Console ตั้งค่า eth0 = Management IP, eth1 = Tenant IP (แนะนำตั้ง Gateway บน eth1)
  3. Step 3: ทำซ้ำสำหรับ Node ที่เหลือ
  4. Step 4: Switch Cluster Mode + Add Node (เหมือน Scenario 1)
  5. Step 5: เพิ่ม Static Route ที่ System > Platform Config > Routing > New
  6. Step 6: ตั้งค่า vAD HA: Management Interface, Active-Standby, Network Interface (LAN/WAN), Node Pool (port 443/4480), Health Monitor (SNMP), Source IP



การตรวจสอบ

  • Admin Login: https://Cluster_IP:4430 | Tenant Login: https://Cluster_IP:443
  • ตรวจสอบ System > Platform Config ว่าทุก Node แสดง Online
  • ตรวจสอบ CPU/Memory Usage ของแต่ละ Node



หมายเหตุ

  • รองรับเฉพาะ 3-Node Cluster Fail ได้สูงสุด 1 Node
  • Switch เป็น Cluster Mode แล้ว ไม่สามารถกลับเป็น Standalone ได้
  • Node Offline ต้องมี Version/Patch ตรงกับ Active Node จึง Rejoin อัตโนมัติ
  • ลบได้เฉพาะ Node Offline เท่านั้น
  • ไม่รองรับ Deploy SCP ด้วยการ Clone ต้อง Import Template แยก
