การทำ DR แบบ VM Synchronous โดยใช้ Tools hDR sangfor

ปรับปรุงเมื่อ

บทนำ



การทำ DR แบบ VM Synchronous คือการสร้าง DR Task จากฝั่ง DC site มายัง DR site ในรูปแบบ Sync หรือ Replicate data แบบ real time จึงทำให้กรณีต้อง restore VM หรือ Server ไปยังฝั่ง DR site จะใช้เวลาค่อนข้างสั้น เหมาะสมกับระบบงานที่มีความสำคัญต่อธุรกิจสูง บทความนี้อธิบายขั้นตอนการทำ DR Job แบบ VM Synchronous โดยใช้ Sangfor hDR



ข้อกำหนดเบื้องต้น (Prerequisites)



  • Sangfor hDR ติดตั้งและ activate license แล้ว ดูบทความ การติดตั้ง Sangfor hDR
  • มี VM Synchronous License และ quota เพียงพอกับจำนวน VM/Server ที่จะทำ DR
  • ฝั่ง DR site เป็น Sangfor HCI (กรณี platform อื่นต้อง download Bare Metal Restore.iso และ install manually)
  • Network connectivity ระหว่าง DC <-> hDR <-> DR site
  • Source VM/Server ที่ต้องการ protect



ขั้นตอนที่ 1: ตรวจสอบ License VM Synchronous



  1. เข้า Web UI ของ hDR ด้วย user SuperAdmin
  2. ไปที่ Setting > Advanced > Licensing
  3. ตรวจสอบรายการ VM Synchronous License โดยจำนวนที่แสดงคือ quota ของ VM/Server ที่สามารถทำ DR VM Synchronous ได้
License VM Synchronous



ขั้นตอนที่ 2: สร้าง User สำหรับ DR Task



  1. ไปที่ Setting > User และเลือก Create User
  2. กำหนด username สำหรับใช้ทำ DR Task
  3. Default password คือ 123456 ให้ login ใหม่ด้วย user นี้เพื่อ reset password
Create User
Reset password



ขั้นตอนที่ 3: Add Virtual Data Center (DR Site)



  1. Login เข้า hDR ด้วย user ที่สร้างใหม่
  2. ไปที่ Connections > Virtual Data Centers เพื่อ Add site DR (ในตัวอย่างนี้ใช้ Sangfor HCI)
  3. กด Add Virtual Data Center
  4. กรอกข้อมูลของ HCI ปลายทาง สามารถกด Test Connection เพื่อตรวจสอบ จากนั้นกด Finish

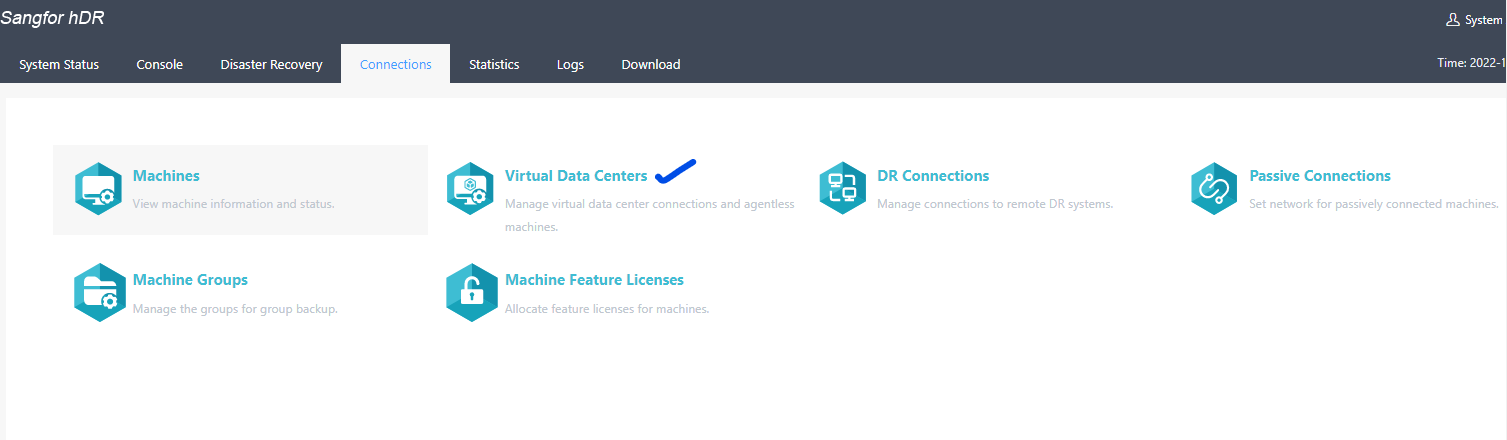

Virtual Data Centers
Add VDC

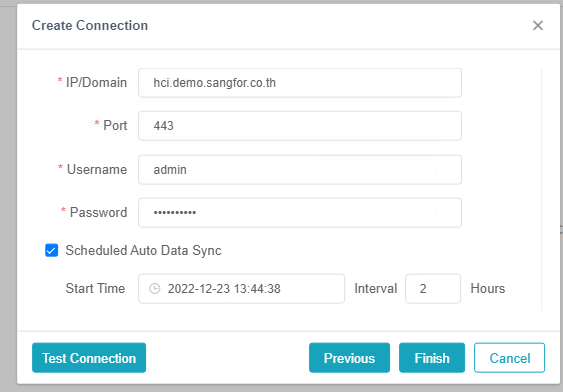

Test connection
Finish



ขั้นตอนที่ 4: ติดตั้ง Agent บน Source VM/Server



  1. ไปที่เมนู Download เพื่อ download agent ไปติดตั้งที่ VM/Server ที่ต้องการทำ DR
  2. ดูคู่มือการ install agent ได้จาก การ install agent ของ hDR สำหรับการทำ DR ของ Windows และ Linux
Download agent



ขั้นตอนที่ 5: Allocate License ให้ Source VM

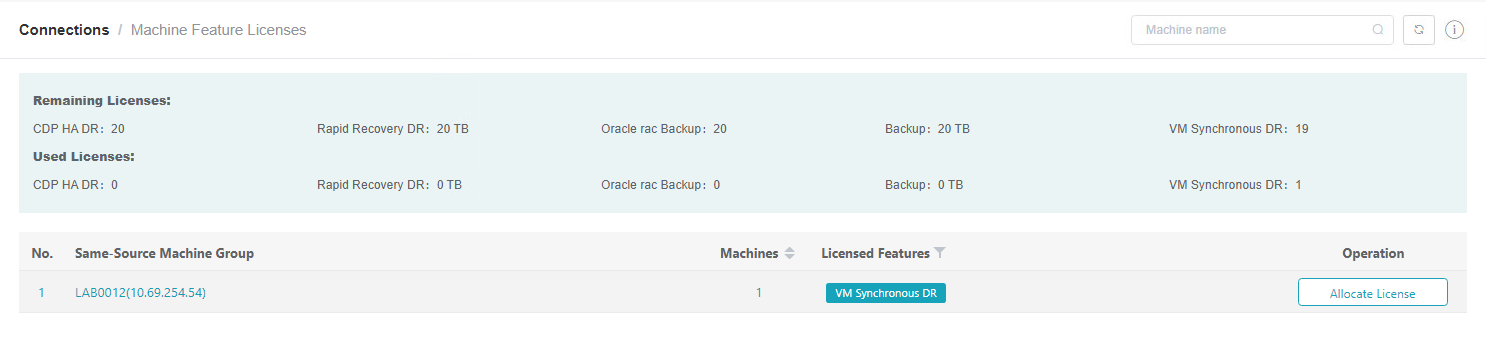

  1. ไปที่ Connections > Machine Feature License
  2. เลือก VM ที่ต้องการ allocate license ประเภท VM Synchronous DR

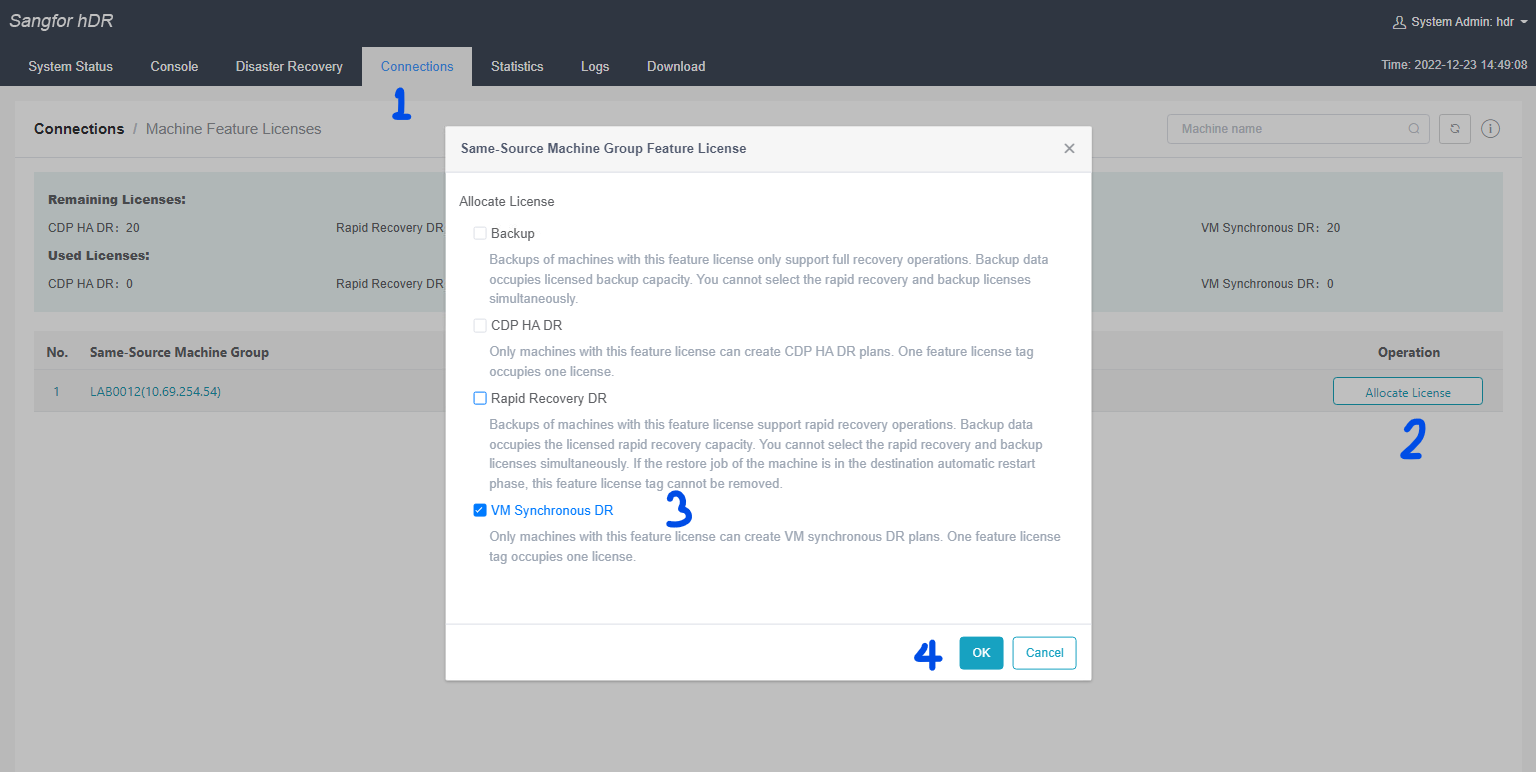

Machine Feature License
Allocate license



ขั้นตอนที่ 6: สร้าง DR Job



  1. ไปที่เมนู Disaster Recovery และเลือก Create DR Job
  2. เลือก Mode 1: P2P (เครื่องต้นทาง DC จะ sync data ไปยังเครื่องปลายทาง DR โดยตรง)
  3. เลือก Sync to Virtualization Platform

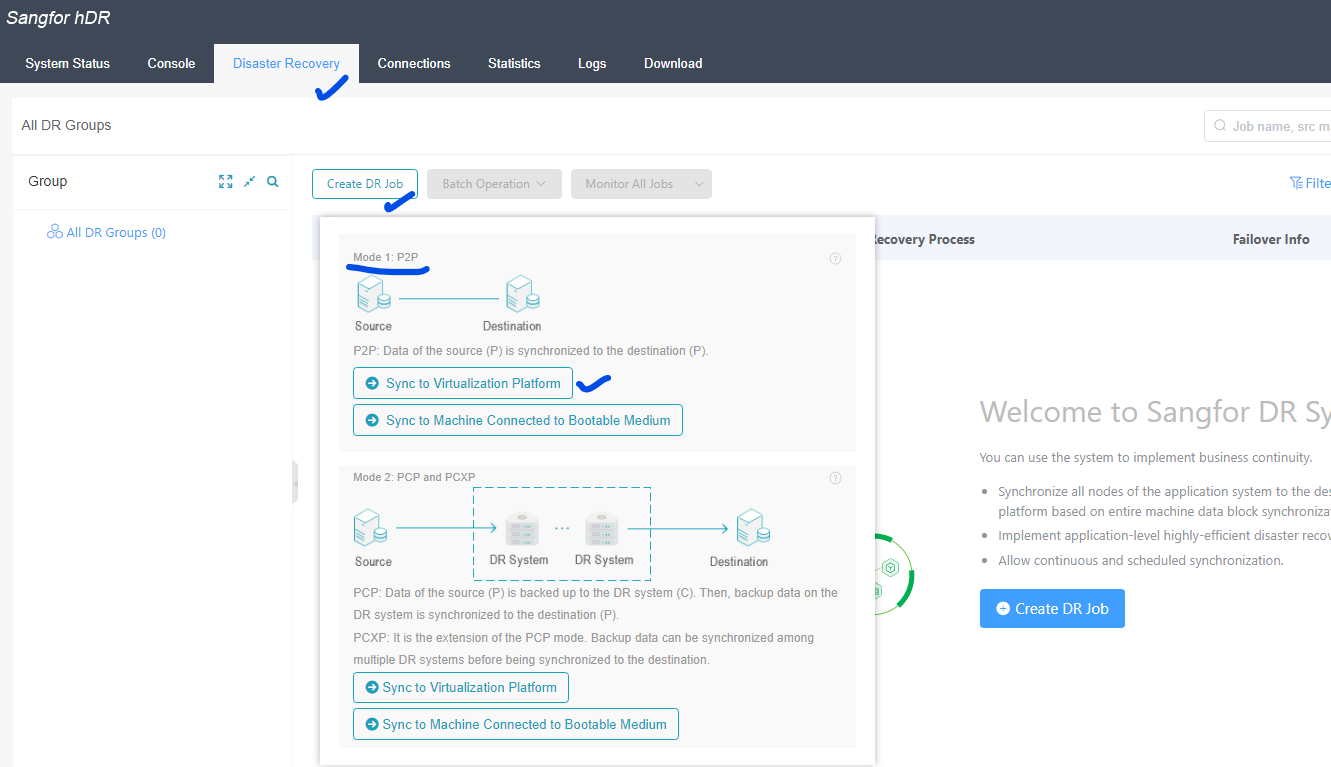

Create DR Job

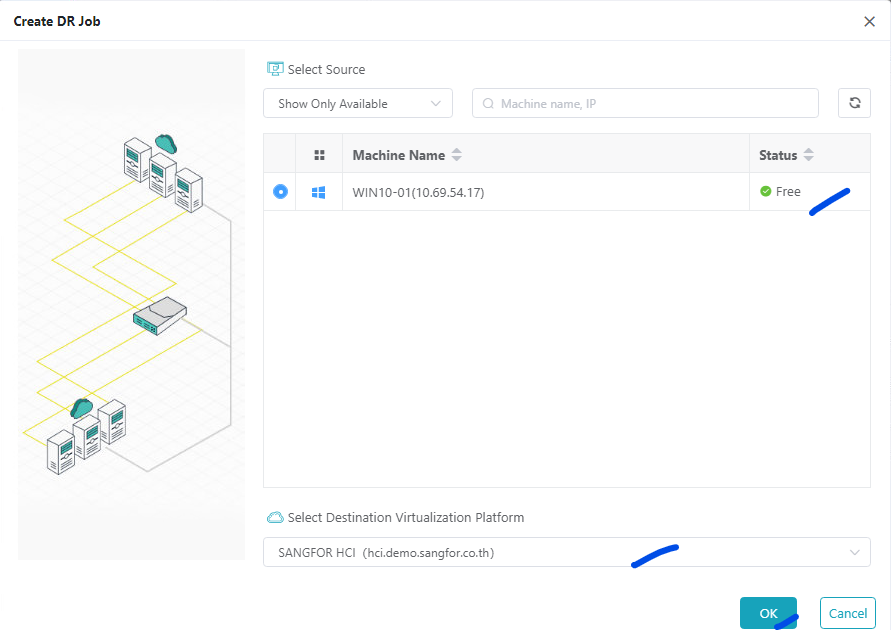

  1. เลือก Source VM/Server และระบุปลายทาง site DR
Select source/destination



ขั้นตอนที่ 7: กำหนด Policy ของ DR Job



Sync Policy มีให้เลือก 3 แบบ:

  • Continuous: sync DR job แบบต่อเนื่อง
  • Periodic: sync ตามช่วงเวลา (Minutes / Hours / Days)
  • One-time: sync เพียงครั้งเดียว

กำหนด Start time และ sync period (ตัวอย่างเลือกทุกๆ 1 Hour) สามารถเก็บ snapshot ได้สูงสุด 3 versions

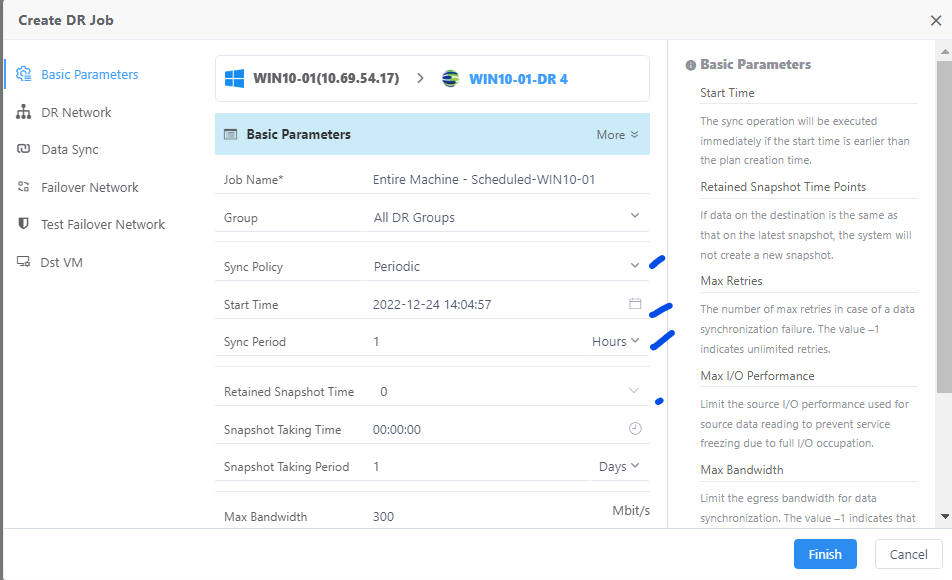

Policy



DR Network: ตั้งค่า network ของ VM/Server ฝั่ง DC ให้เชื่อมกับ hDR เพื่อทำ DR Job เลือก IP 1 รายการสำหรับ sync data

DR Network



Failover Network: กำหนด IP address ที่จะใช้เมื่อ failover ไปทำงานที่ DR site

Failover Network



Test Failover Network: สามารถทดสอบ Failover ก่อน restore จริงได้ โดยระบุ IP ปลายทางสำหรับการทดสอบ

Test Failover Network

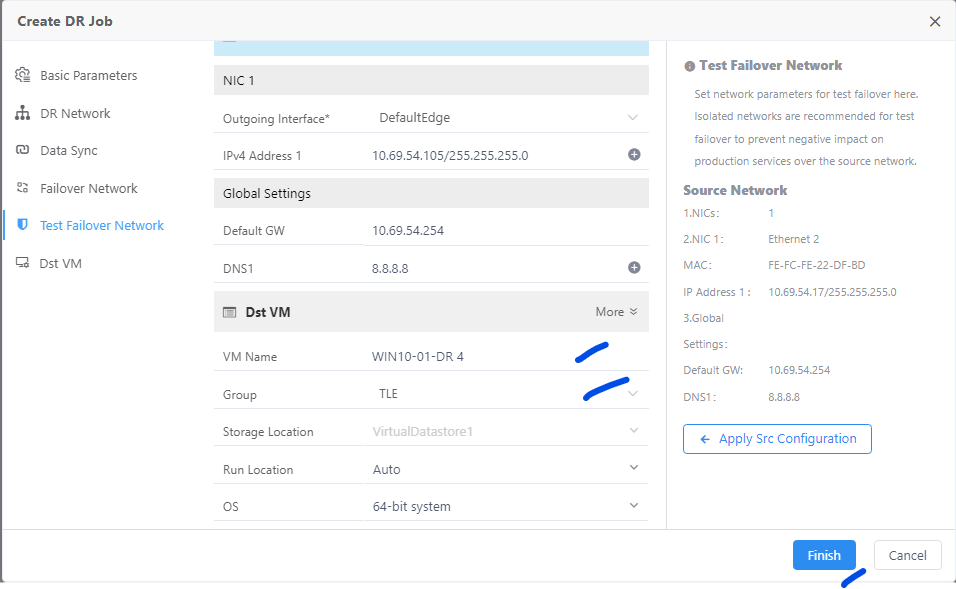

Destination VM: กำหนดชื่อ VM/Server ฝั่งปลายทาง พร้อมระบุ Group detail

Destination VM



ขั้นตอนที่ 8: ตรวจสอบสถานะ DR Task



หลังสร้าง DR Job ระบบจะ Auto สร้าง Bare Metal Restore (ตัวรอรับ sync data จากต้นทาง) ที่ฝั่งปลายทางที่เป็น Sangfor HCI เท่านั้น หากเป็น platform อื่น ต้อง download Bare Metal Restore.iso ที่หัวข้อ Download ของ hDR และ manually install ที่ฝั่งปลายทาง

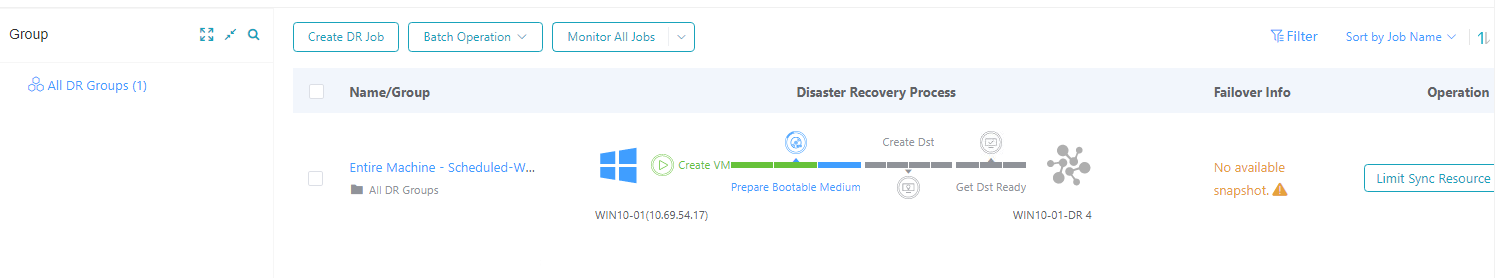

DR Task Status

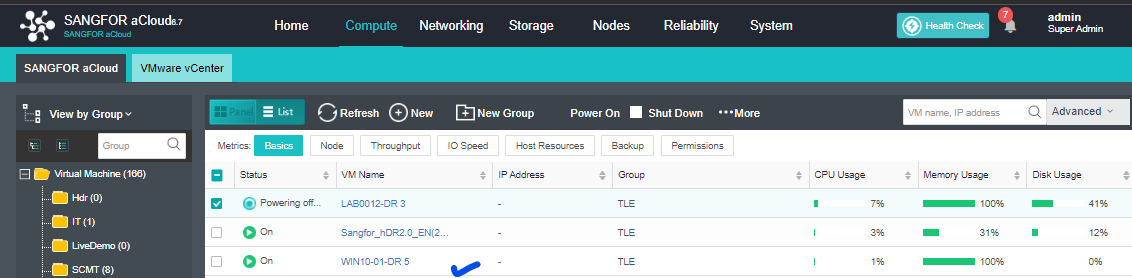

ตรวจสอบฝั่ง HCI ปลายทาง จะพบว่ามี VM เพิ่มขึ้นมา

VM at destination

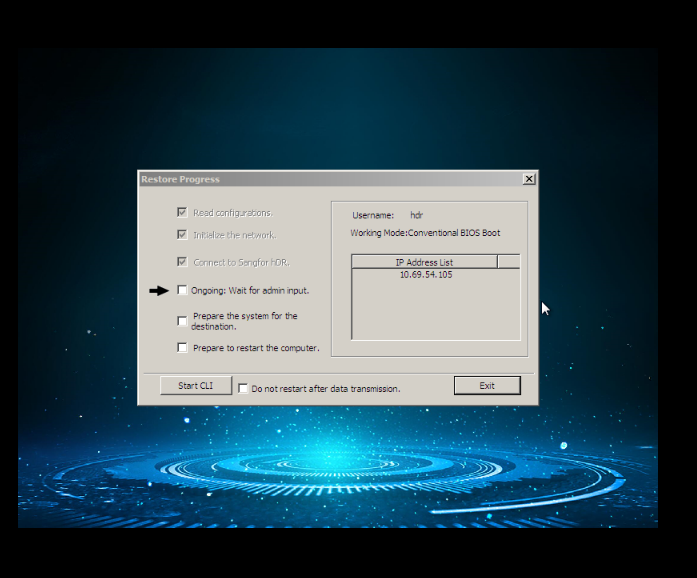

กด Console เข้าไปจะพบหน้า sync progress

Sync progress



ขั้นตอนที่ 9: ทดสอบ Test Failover

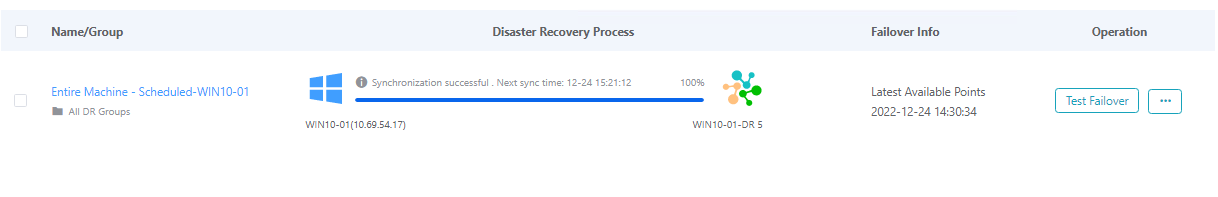

เมื่อ DR Job sync completed สามารถทำ Test Failover เพื่อตรวจสอบความสมบูรณ์ของ data ได้:

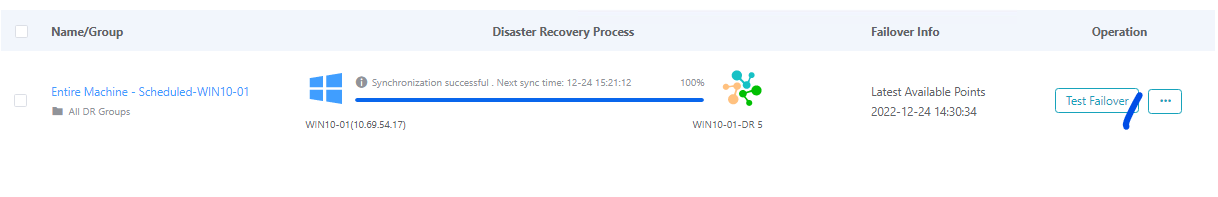

Test failover menu
  1. กด Test Failover

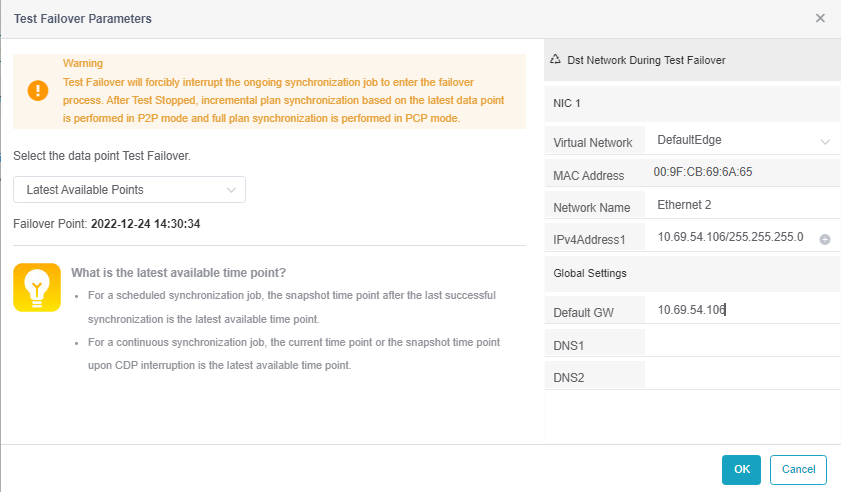

  2. เลือก Point ที่ต้องการ test failover พร้อมกำหนด IP ฝั่งปลายทาง แล้วกด OK
Test failover dialog
Select point



  1. ตรวจสอบ status test failover และ log

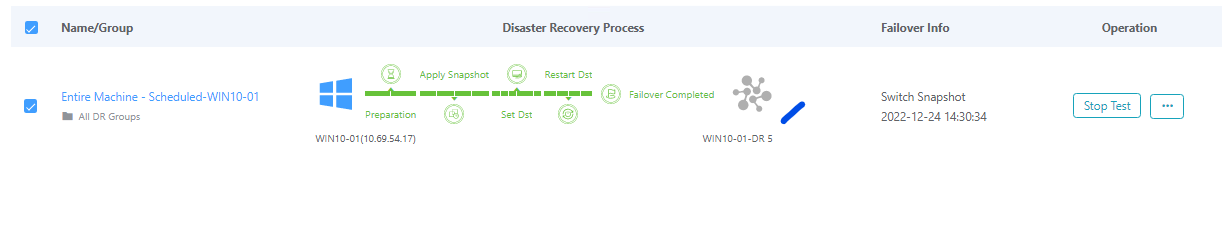

Test failover status



  1. เมื่อ status เป็น Completed ให้ตรวจสอบ VM และ service ต่างๆ ฝั่ง DR ว่าทำงานปกติ
Verify VM

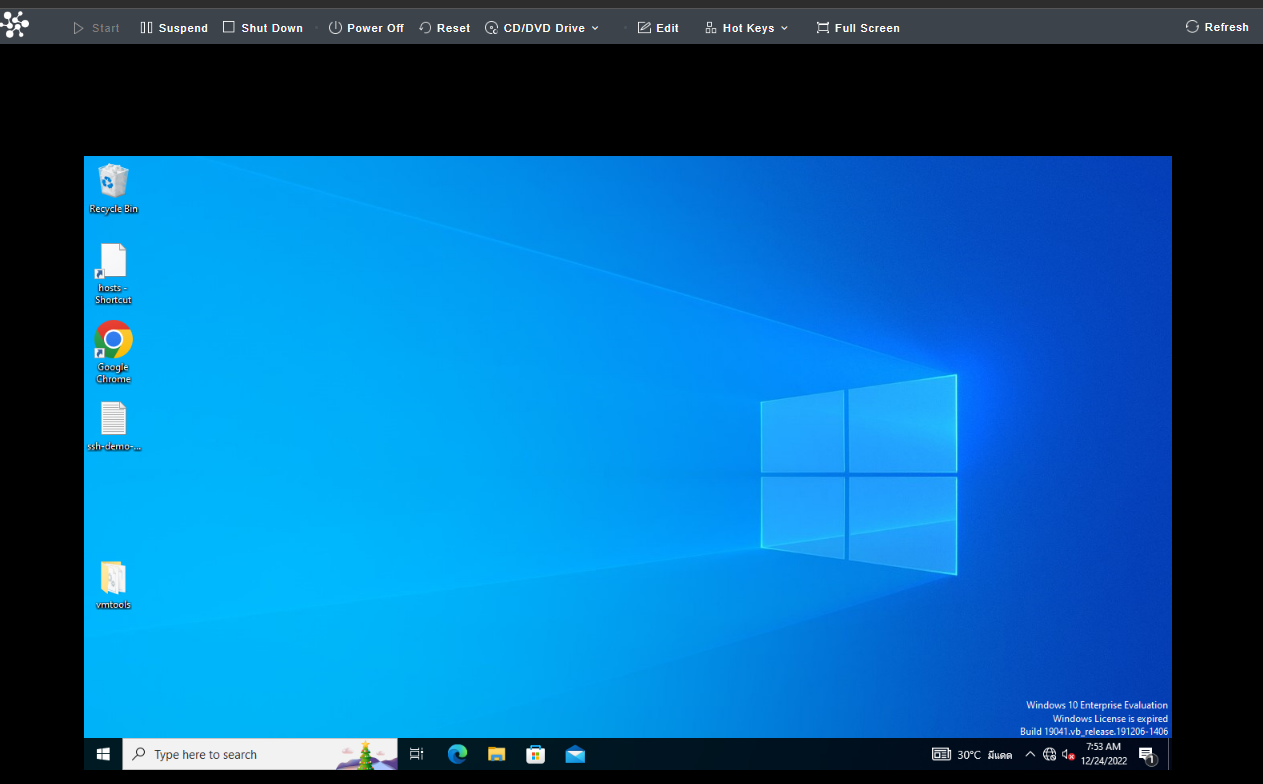

Verify service

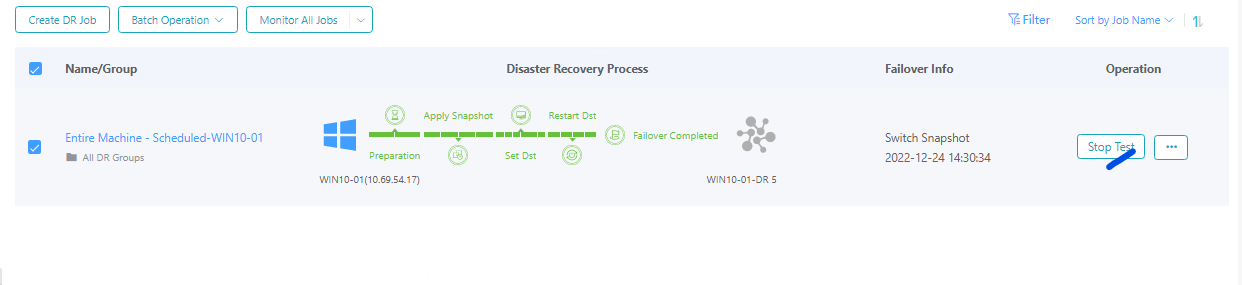

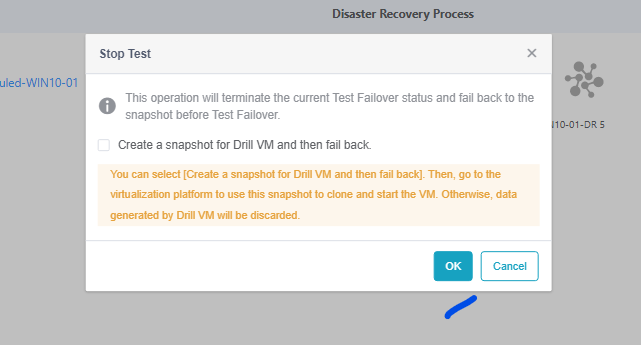

  1. เมื่อตรวจสอบเสร็จแล้ว กด Stop Test ที่ hDR เพื่อกลับมาทำ DR Job ตามปกติ
Stop test

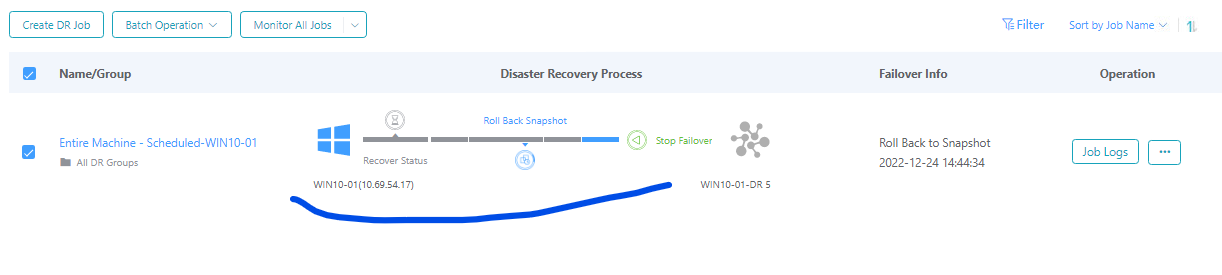

hDR จะ rollback snapshot ไปยัง point ก่อนทำ Test Failover และ sync data จากต้นทางต่อตาม policy

Rollback
Continue sync

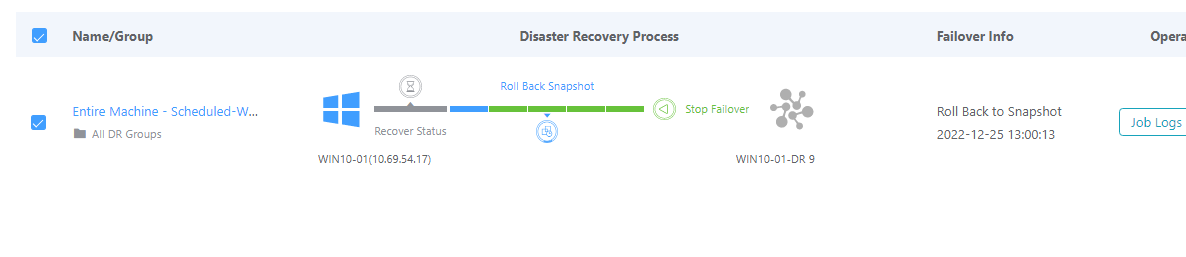

Status normal



ขั้นตอนที่ 10: การทำ Failover จริง

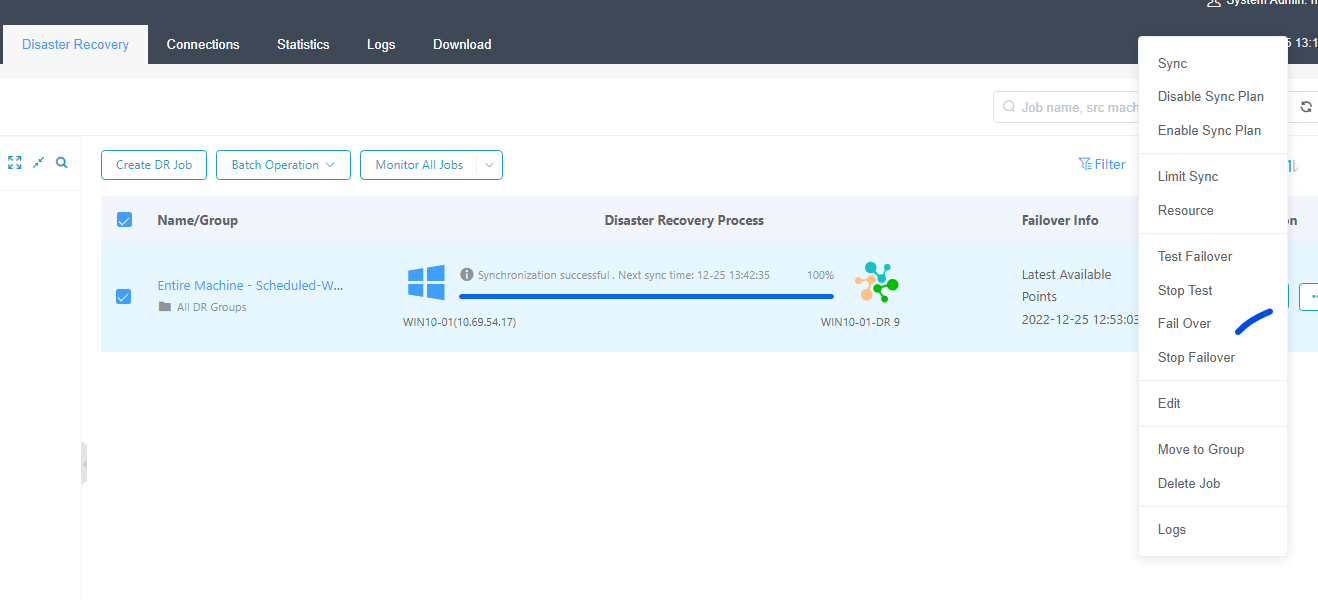

  1. ที่ DR Job เลือก Failover
Failover

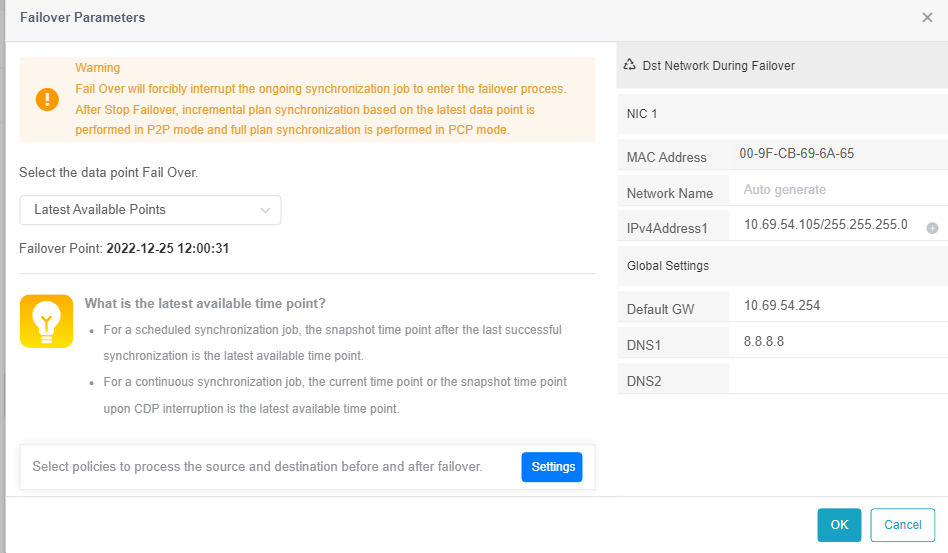

  1. กำหนด IP ปลายทางที่ต้องการ failover
Failover IP
  1. สามารถเลือก Setting before failover ได้ทั้งกับ server ต้นทางและปลายทาง (เช่น shutdown source VM ก่อน failover)
Setting before failover



การตรวจสอบ (Verification)



  • DR Job สถานะเป็น Running / Synced และ Last Sync Time อัปเดตล่าสุด
  • VM ปลายทางสามารถ boot และใช้งาน application ได้ปกติหลัง Test Failover
  • Data Lag ระหว่าง Source กับ Destination อยู่ในระดับที่ยอมรับได้ (RPO)



หมายเหตุ (Notes)



  • VM Synchronous DR เหมาะสำหรับ business critical workload ที่ต้องการ RPO/RTO ต่ำที่สุด
  • ควรทำ DR Drill (Test Failover) อย่างน้อยปีละ 1-2 ครั้งเพื่อมั่นใจว่ากระบวนการทำงานได้จริง
  • Bare Metal Restore VM จะถูกสร้างอัตโนมัติเฉพาะบน Sangfor HCI เท่านั้น
  • หลัง failover จริง ควร isolate Source VM เดิมเพื่อป้องกัน IP conflict และ data inconsistency
  • ดูบทความเกี่ยวข้อง: การติดตั้ง Sangfor hDR
