บทนำ

บทความนี้อธิบายขั้นตอนการทำ Backup และ HA Plan ด้วย SCMT หรือ Sangfor hDR สำหรับใช้เป็น Disaster Recovery (DR) กลไกหลักคือ backup data จากเครื่องต้นทาง (Source) มาเก็บที่ SCMT หรือ hDR appliance จากนั้นเมื่อ run HA Plan ระบบจะ copy backup point ล่าสุดไปยังเครื่องปลายทาง (Destination) เพื่อรอการ switch over วิธีนี้เหมาะสำหรับการ recovery ที่ต้องการเวลา switch สั้นเพราะ data sync ไปรออยู่ที่ปลายทางแล้ว

ข้อกำหนดเบื้องต้น (Prerequisites)

SCMT หรือ Sangfor hDR ติดตั้งและ activate license เรียบร้อยแล้ว
ติดตั้ง Agent บนเครื่องต้นทาง (Source) แล้ว
เตรียม VM ปลายทาง (Destination) ที่เป็น DR Bootable VM ไว้บน HCI cluster ปลายทาง
Boot Priority ของ VM Bootable ต้องตั้งให้ Disk ขึ้นก่อน CD
ทำ DNAT port จาก External gateway ลงมาที่ VM ปลายทางที่ต้องการใช้เป็น Destination (สำหรับให้ SCMT/hDR เข้าถึงได้)
Network connectivity ระหว่าง Source <-> SCMT/hDR <-> Destination ผ่าน TCP port ที่กำหนด (3345, 20000-20003)

ขั้นตอนการสร้าง Backup Job

Login เข้า SCMT หรือ hDR Console ด้วย user ที่มีสิทธิ์ Migration

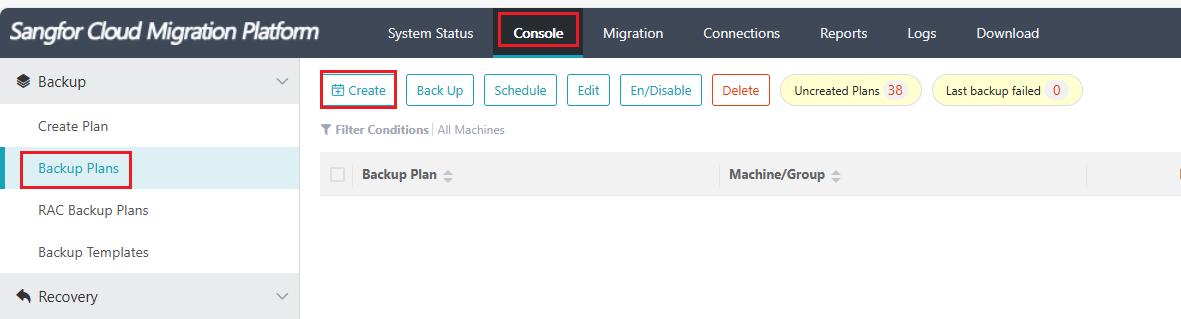

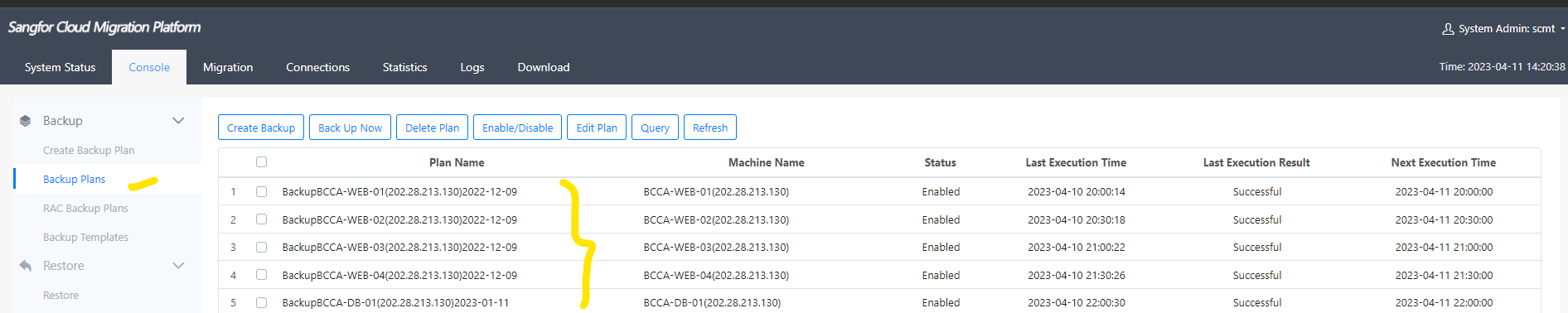

ไปที่เมนู Backup > New Backup Plan
สร้าง Backup Job รอไว้สำหรับใช้กับ HA Plan โดยเลือก VM ต้นทางและตั้งค่า schedule ตามต้องการ
กด Save ระบบจะเริ่ม backup data จาก Source มาเก็บที่ SCMT/hDR
รอจนกว่า initial backup จะเสร็จเรียบร้อย (สถานะเป็น Completed)

ขั้นตอนการสร้าง HA Plan

ตรวจสอบให้แน่ใจว่าฝั่งปลายทางมี DR Bootable VM เตรียมไว้พร้อมรับ data transfer แล้ว
ไปที่เมนู HA Plan > Create HA Plan

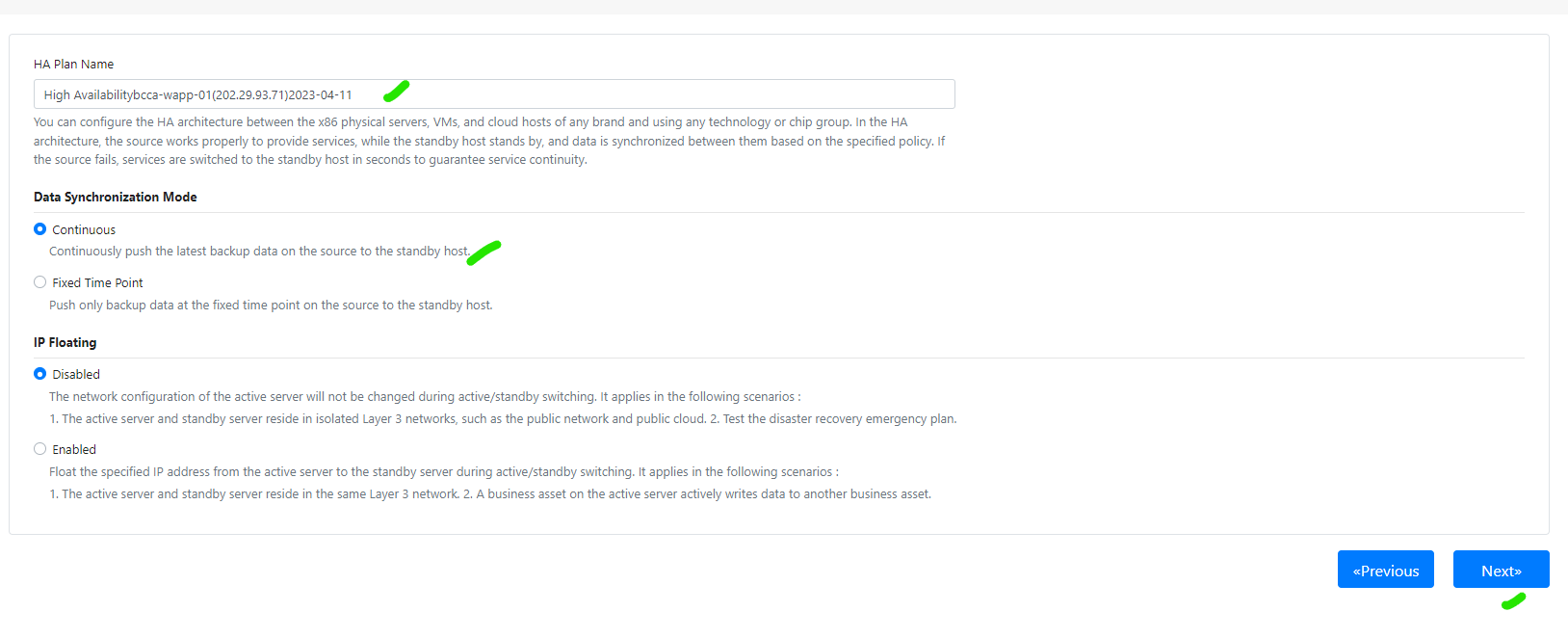

ตั้งชื่อ HA Plan Name ให้สื่อความหมาย เช่น HA_AppServer01_to_HCI_DR

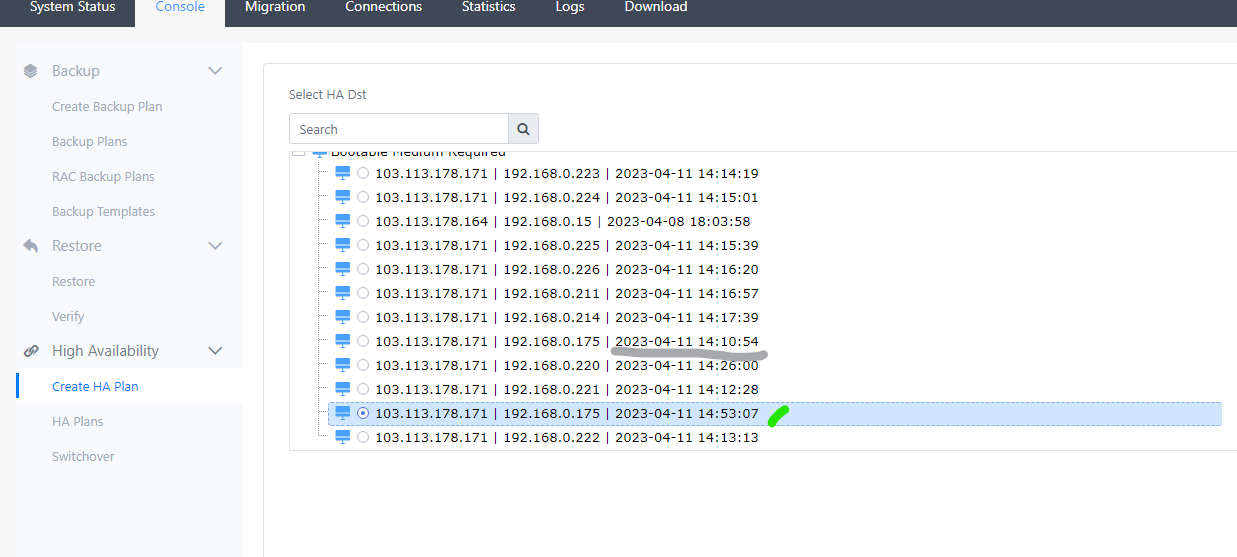

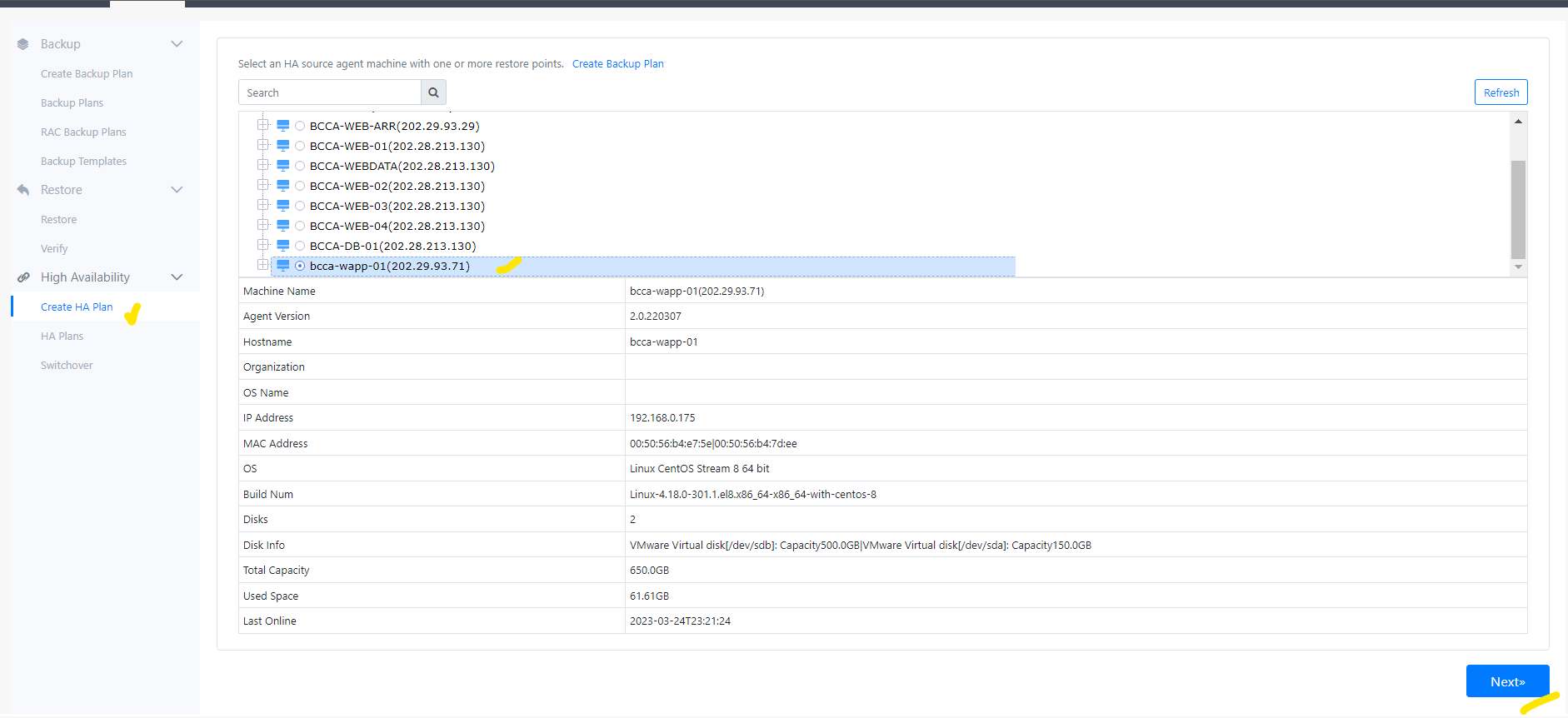

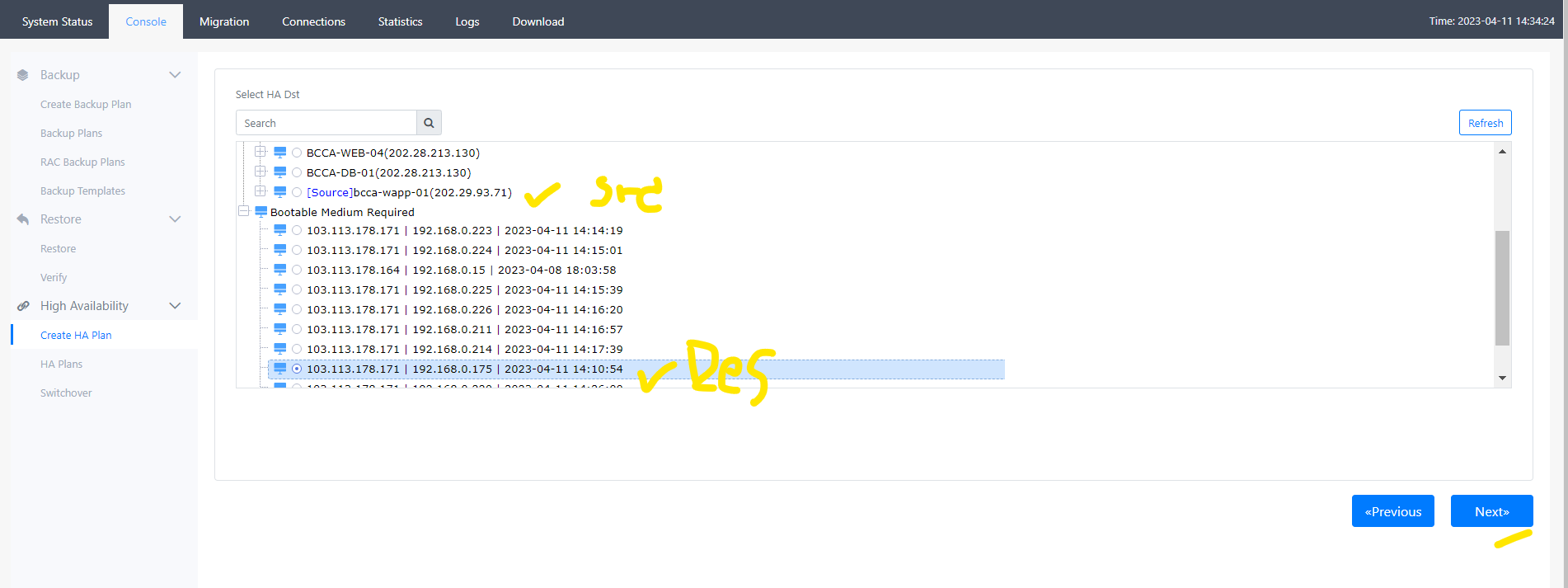

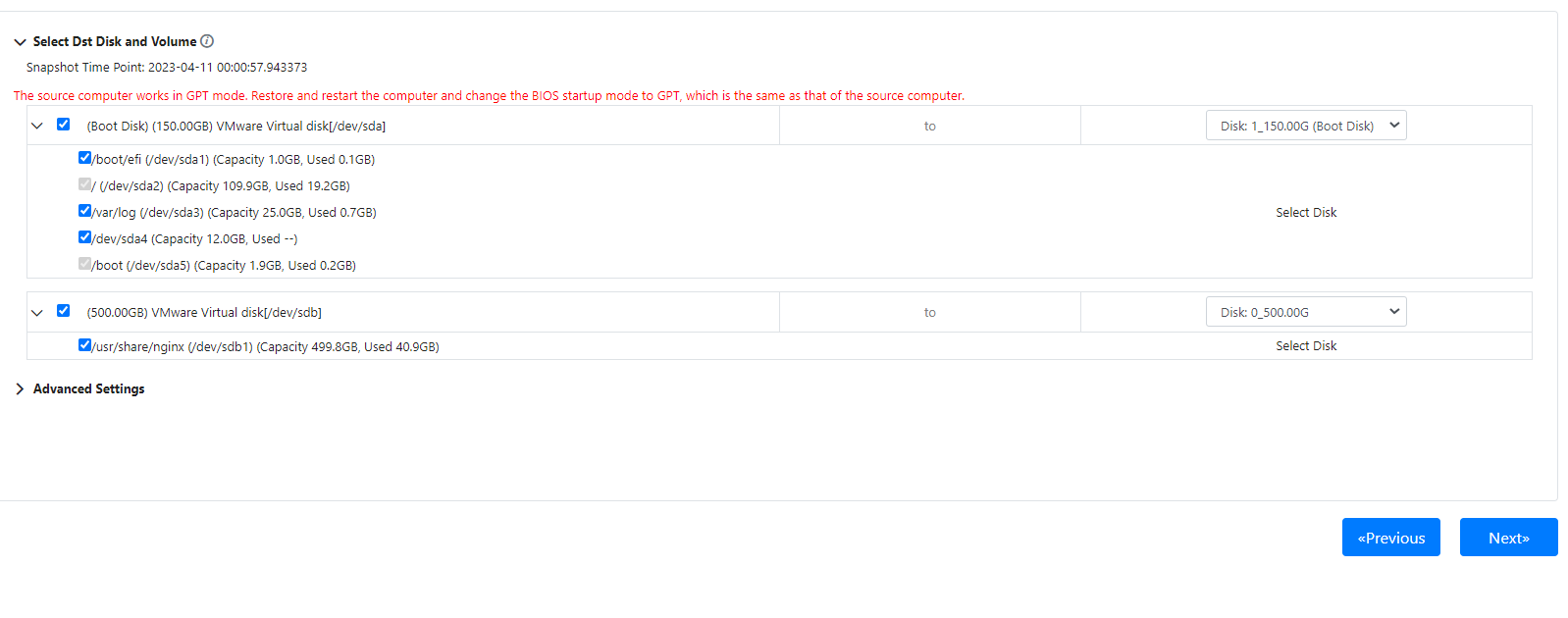

เลือก VM ต้นทาง (Source) และ VM ปลายทาง (Destination) ที่เตรียมไว้

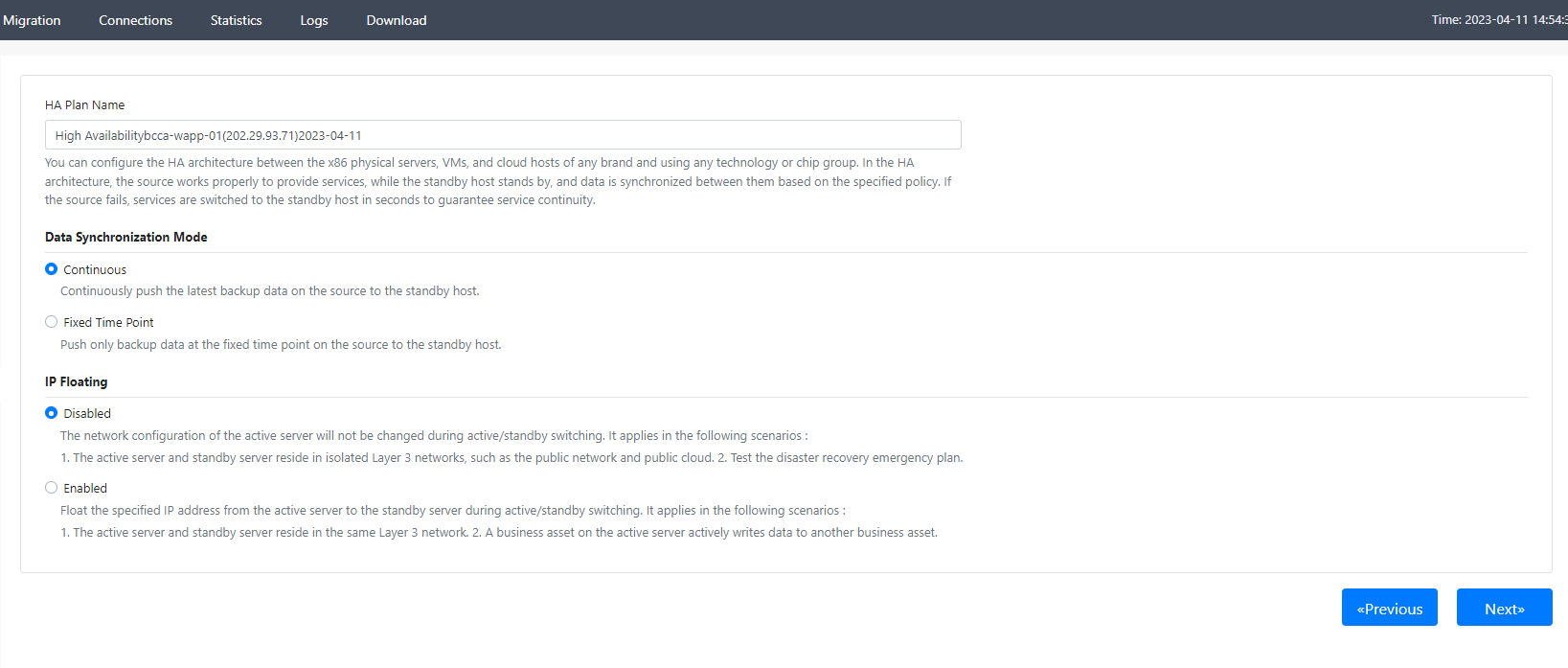

เลือก mode เป็น Continuous เพื่อให้ระบบ sync data ที่ backup point ล่าสุดมาเก็บไว้ที่ปลายทางตลอดเวลา รอการ restore ต่อไป

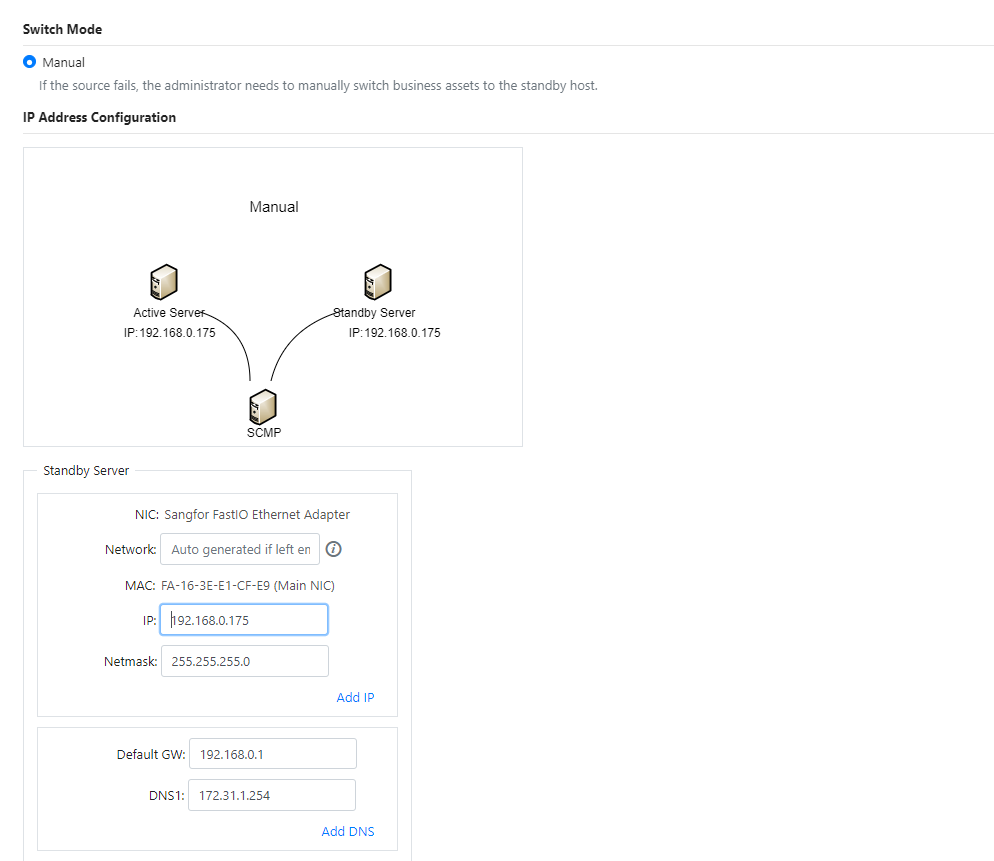

กำหนด IP Address ที่จะใช้หลัง switch ไปที่ปลายทาง (สามารถใช้ IP เดิมหรือเปลี่ยน IP ใหม่ได้)

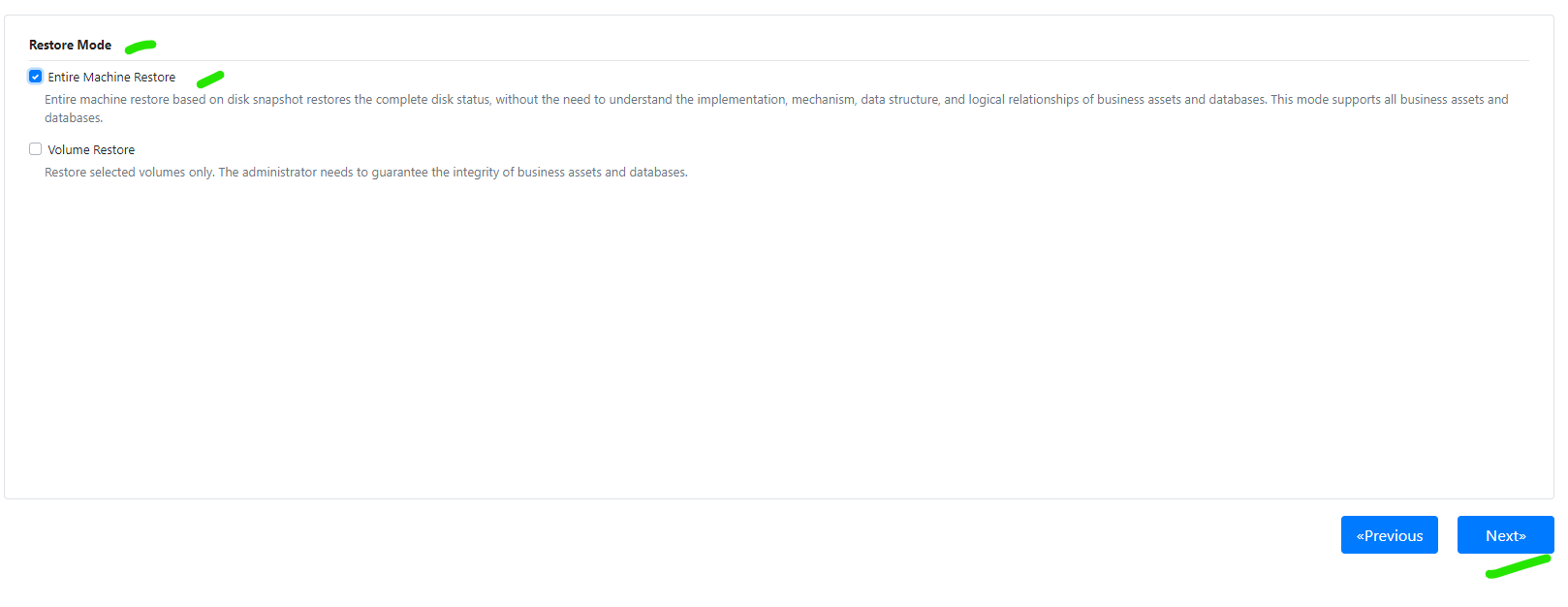

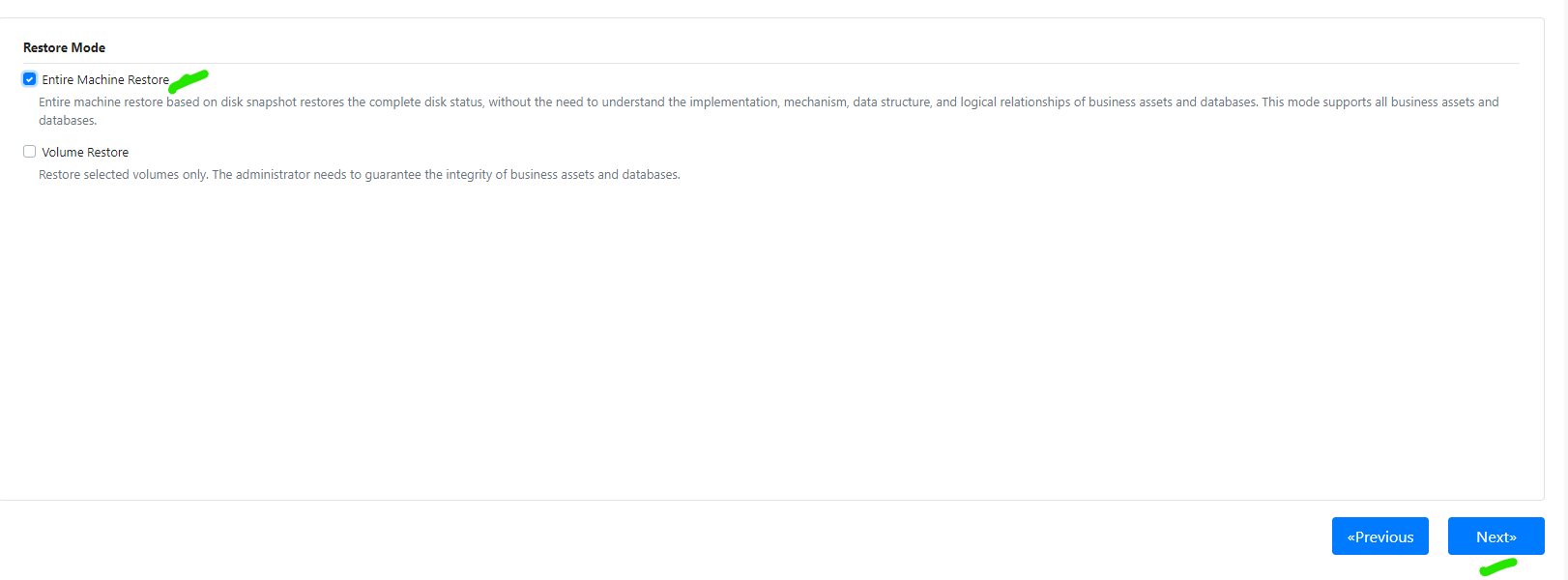

ตั้งค่า Restore Mode เป็น Entire Mode ซึ่งจะ restore ทั้ง image ของ VM

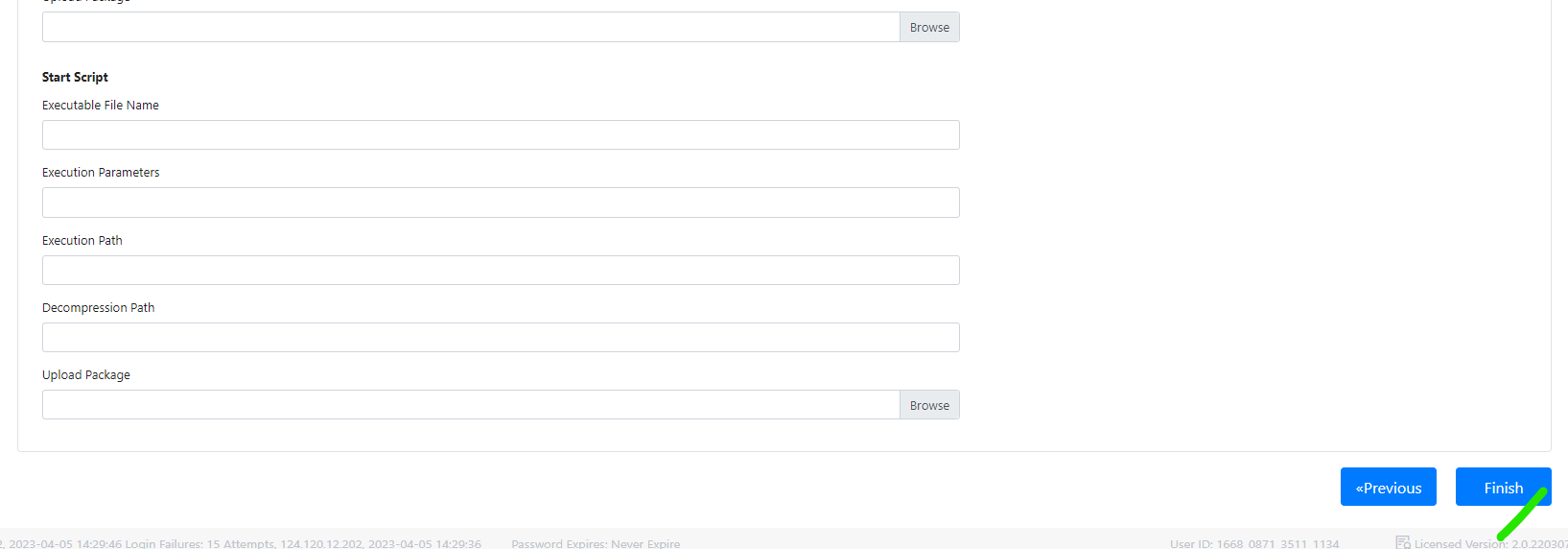

กด Save ระบบจะเริ่มทำการเตรียม destination VM

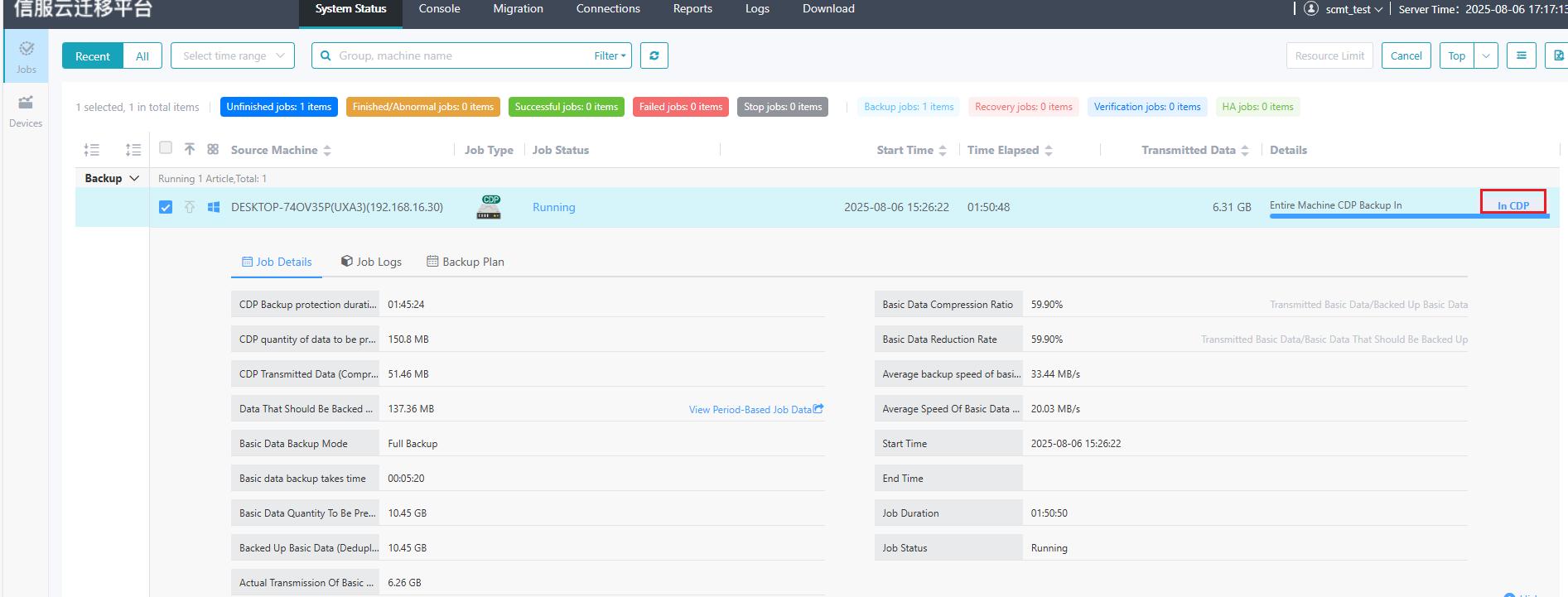

Create HA Plan select source agent-based machine

ขั้นตอนการเตรียม Destination VM

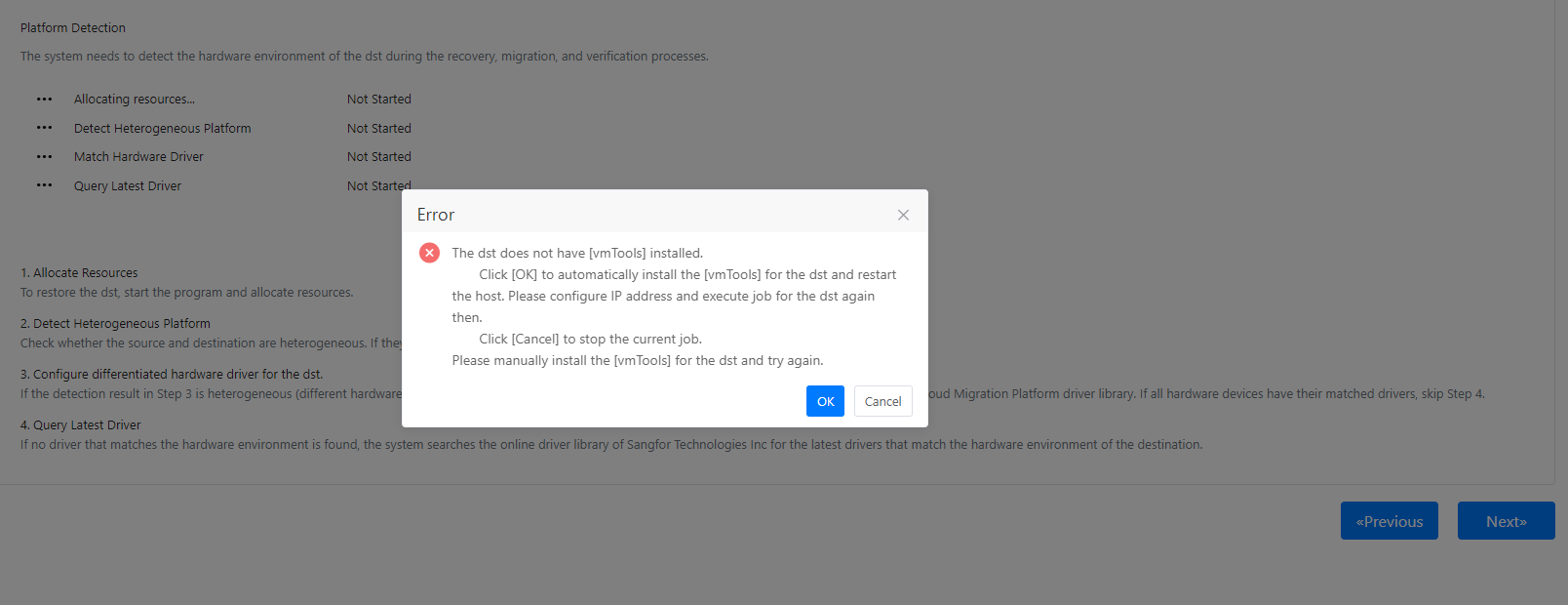

ระบบจะแจ้งให้ install VMware Tools หรือ HCI Tools ที่เครื่องปลายทางก่อน
เครื่องปลายทางที่เป็น Bootable VM จะ reboot 1 ครั้ง โดยอัตโนมัติ
เมื่อ reboot เสร็จ VM ปลายทางจะอยู่ในสถานะ Standby รอรับ data sync

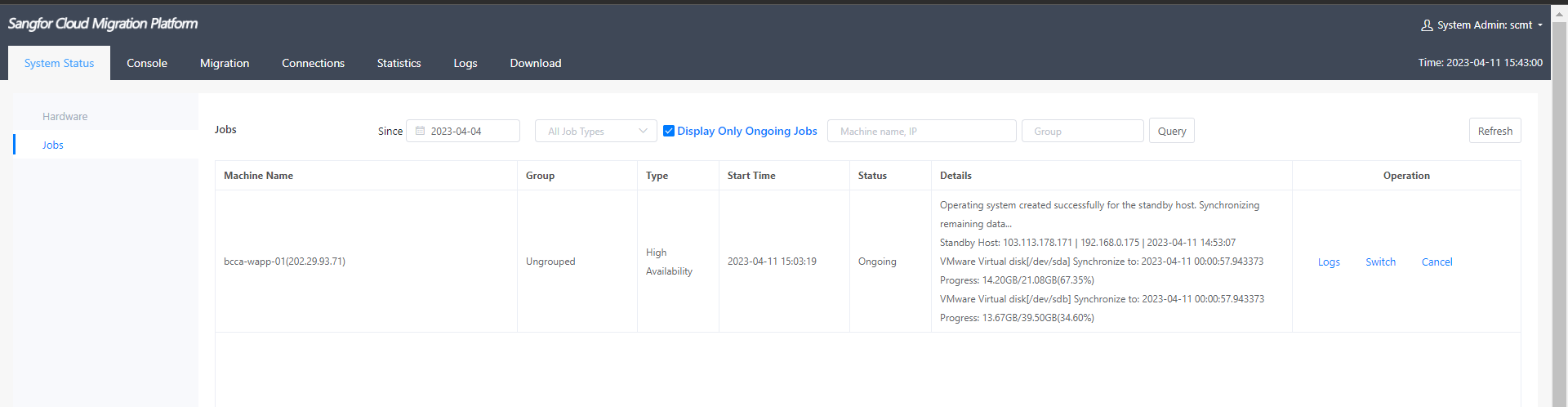

SCMT/hDR จะเริ่ม sync data จาก backup point ล่าสุดมายังปลายทาง continuous

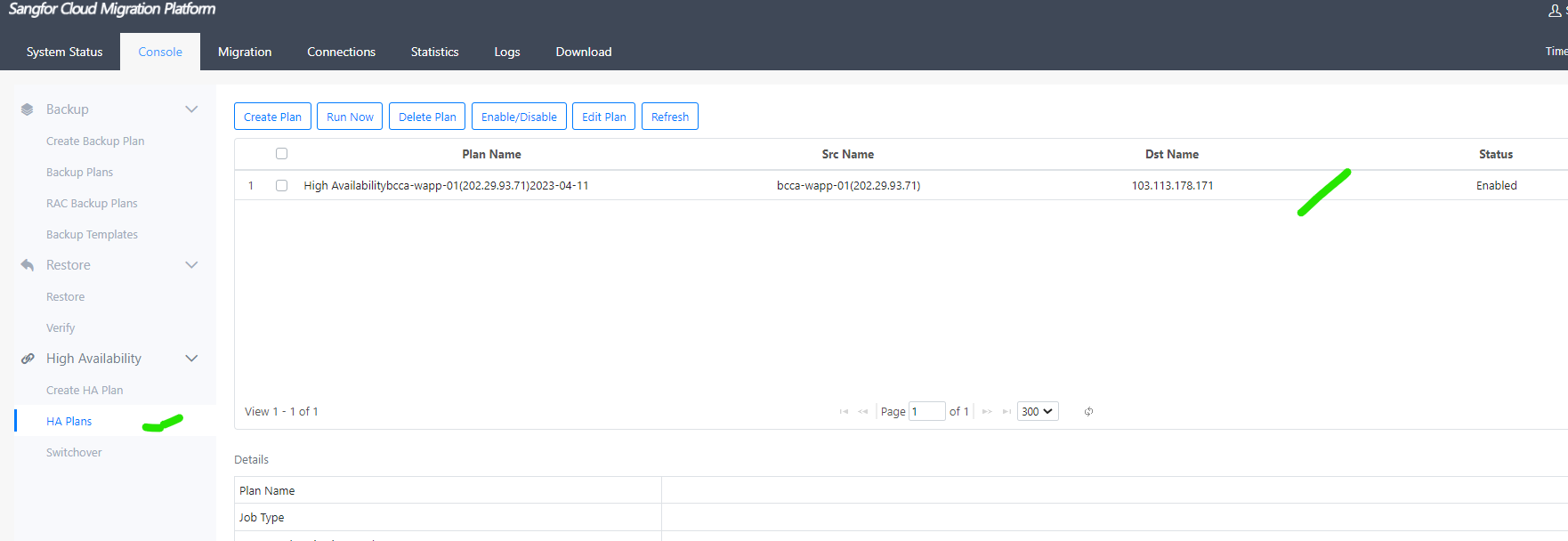

สามารถ monitor สถานะของ HA Plan ได้ที่หน้า HA Plan > Status

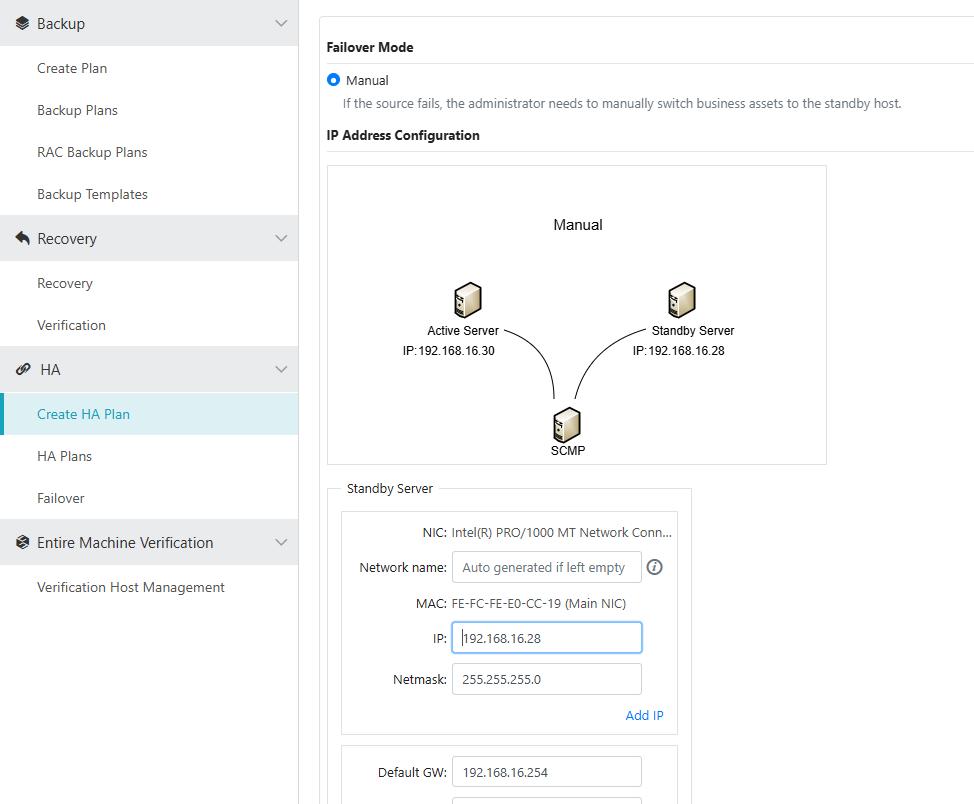

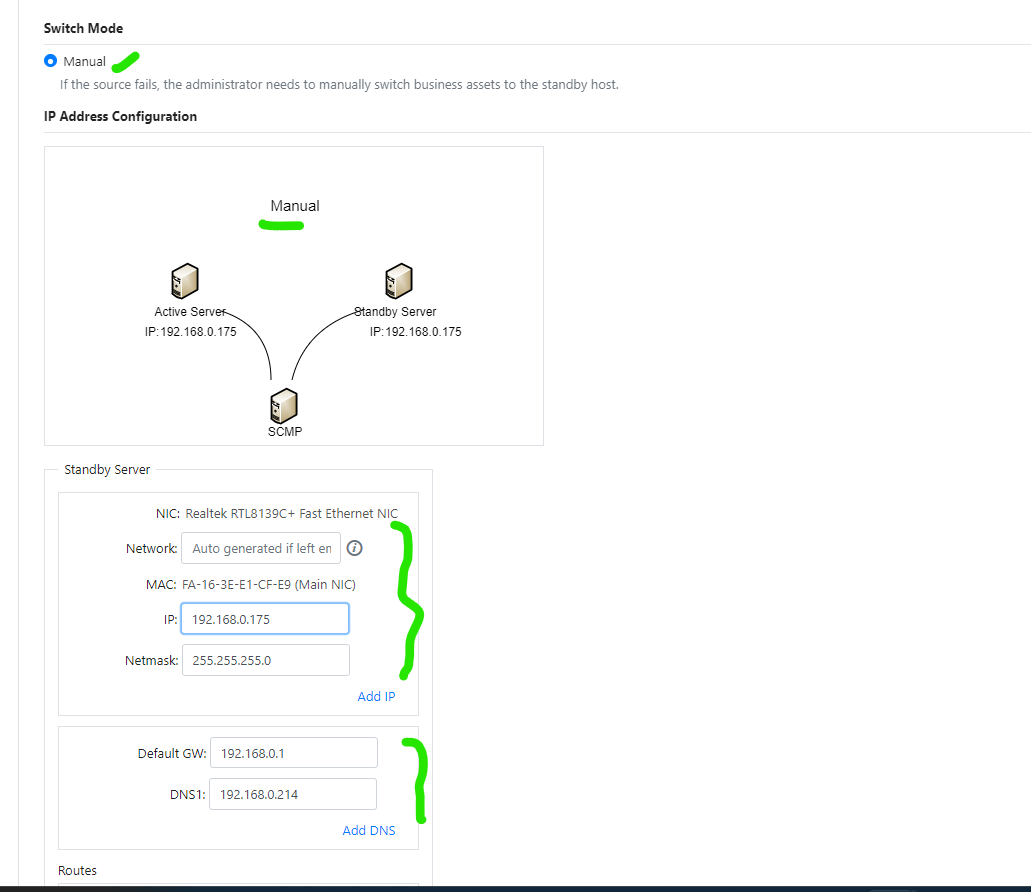

HA Plan Failover Mode Manual IP Configuration

ขั้นตอนการ Failover (Switch Over)

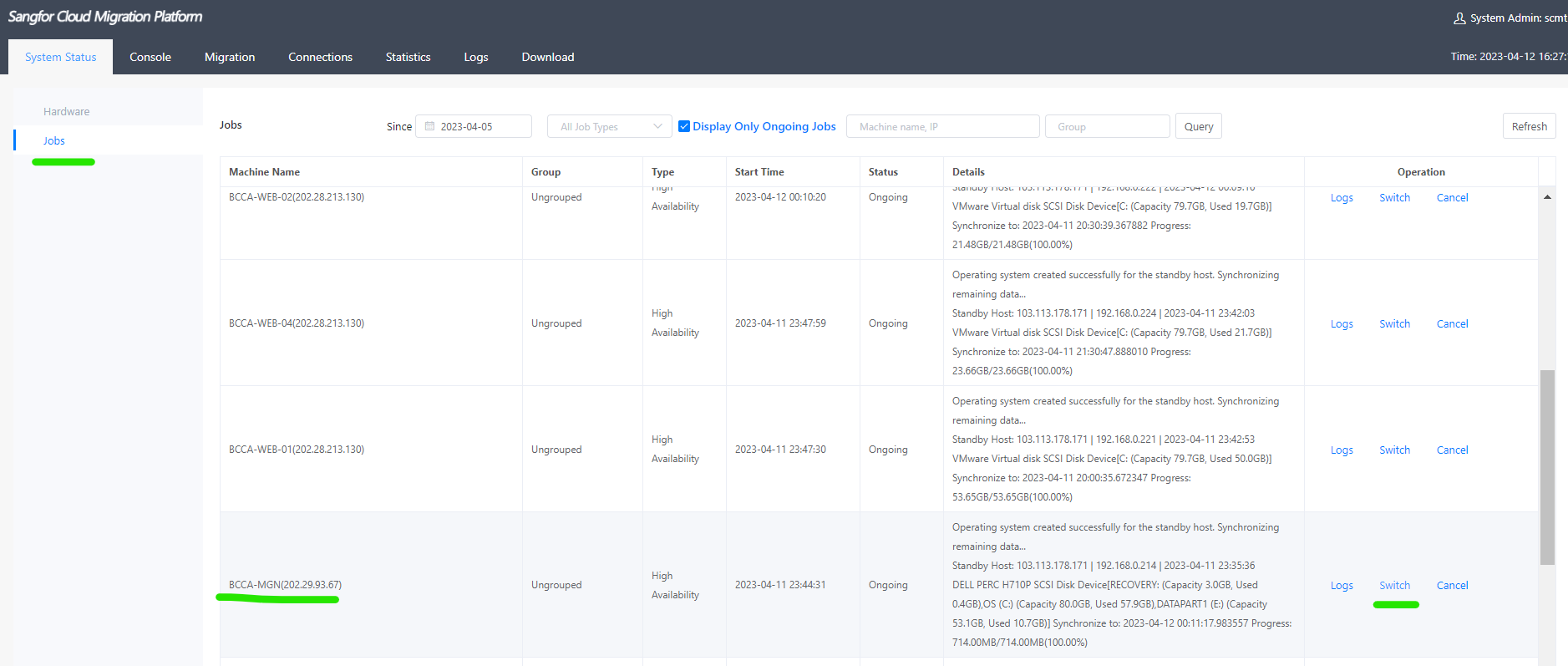

เมื่อต้องการ switch ไปใช้งานปลายทาง (กรณี DR drill หรือเหตุการณ์จริง) ไปที่ HA Plan > Failover

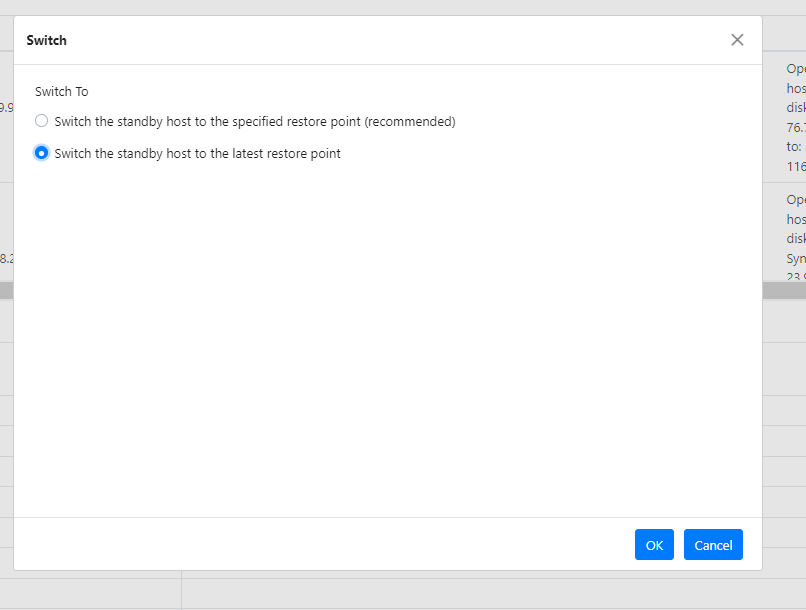

เลือก HA Plan ที่ต้องการ failover แล้วกด Switch Over
ระบบจะหยุด VM ต้นทาง (ถ้ายัง online), apply incremental data ล่าสุด, และ start VM ปลายทาง
VM ปลายทางจะ boot ขึ้นมาด้วย IP ที่กำหนดไว้
ตรวจสอบ application service ว่าทำงานปกติบน VM ปลายทาง

การตรวจสอบ (Verification)

หน้า HA Plan ต้องแสดงสถานะเป็น Running หรือ Synced และมี Last Sync Time ที่อัปเดตล่าสุด
ดู Data Lag ระหว่าง Source กับ Destination ควรอยู่ในระดับที่ยอมรับได้ (RPO)
ทดสอบ failover ใน DR drill อย่างน้อยปีละ 1 ครั้ง เพื่อให้แน่ใจว่ากระบวนการทำงานได้จริง

หมายเหตุ (Notes)

HA Plan ใช้ได้ครั้งเดียวต่อ Plan หากต้องการ failover ครั้งใหม่ ต้องสร้าง HA Plan ใหม่
Boot Priority ของ Destination Bootable VM ต้องเป็น Disk ก่อน CD เสมอ มิฉะนั้น VM จะ boot จาก ISO และทำให้ HA Plan ใช้งานไม่ได้
ต้องตั้ง DNAT port forwarding จาก External gateway มาที่ Destination VM ก่อนเริ่ม HA Plan
วิธี HA Plan เหมาะสำหรับ business critical workload ที่ต้องการ RTO ต่ำ หากเป็น workload ทั่วไปที่รับ downtime ได้นาน แนะนำให้ใช้ Backup Migration ธรรมดาแทน
หลัง failover สำเร็จ ควรจัดการ Source VM เดิม (shutdown หรือ disconnect network) เพื่อป้องกัน IP conflict
