การติดตั้งและใช้งานอุปกรณ์ Optical Bypass – บริษัท ซังฟอร์ เทคโนโลยี (ประเทศไทย) จำกัด

รูปภาพอุปกรณ์

- ด้านหลังจะมี Power Source 2 Input (PWR1 และ PWR2) และ Switch เปิด/ปิด

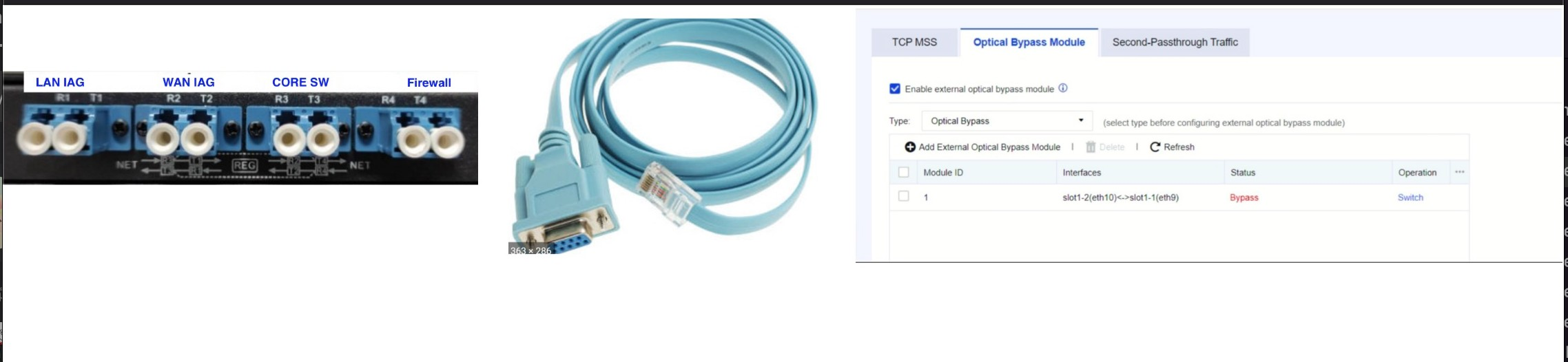

อุปกรณ์ที่เกี่ยวข้อง

1. Box Optical Hardware Bypass

2. สาย Connector RS-232 to Console จาก Optical Bypass ไป NGAF เส้นสีฟ้า

3. อุปกรณ์ NGAF ที่ติดตั้งเป็น Virtual Wire (Bypass แล้วจะไม่มี Routing)

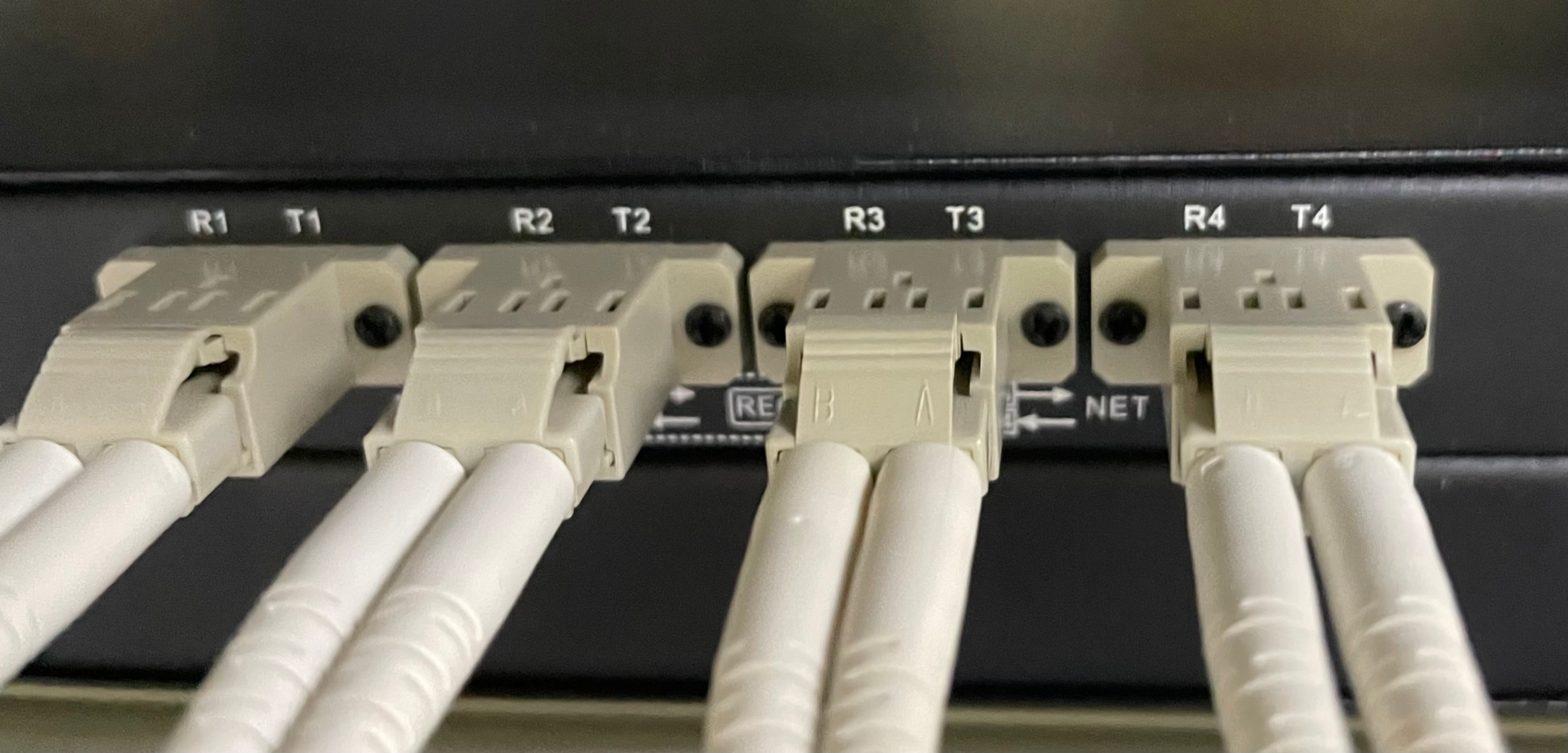

หลักการเชื่อมต่อ

R1 T1	R2 T2	R3 T3	R4 T4
NGAF LAN	NGAF WAN	Core Switch	WAN (Uplink)

R = Receive

T = Transmit

- RS-232 บน Optical Bypass ต่อกับ Port Console NGAF

- ถ้าอุปกรณ์ Bypass ถูกสั่งให้ทำงานจะทำการเชื่อม Core Switch กับ WAN (Uplink) โดยไม่ส่ง Traffic ไปที่ NGAF

- ให้ดูคู่สายด้านบน Interface

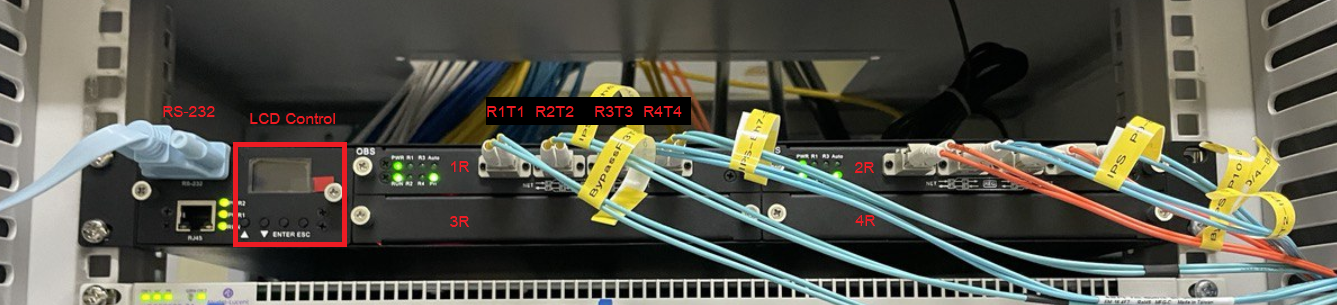

การจัดเรียง Module ID เพื่ออ้างอิงในเมนู LCD

1R	2R
3R	4R

ส่วนประกอบการควบคุม

1. จอ LCD เมนู

2 ปุ่ม : ขึ้น / ลง / Enter / ESC

Menu ในจอ LCD

1. Heartbeat > Passive > Sent ICMP Gap > 001 (s)

2. Mode > Module ID Selection : 1R, 2R, 3R, 4R > Auto or Manual

3. Channel > Module ID Selection : 1R, 2R, 3R, 4R > Reserved (Bypass), Primary (to NGAF)

4. IP > 192.168.000.170 (Must Restart)

5. GW > 192.168.000.1 (Must Restart)

6. SM > 255.255.255.000

7. Bee > Off (default) or On คาดว่าคือให้มีเสียงดังเมื่อถูก Trigger เป็น Bypass Mode

8. Restore

ขั้นตอนการเปิดอุปกรณ์ ให้รองรับการ Bypass

1. อุปกรณ์ Optical Bypass และ NGAF ปิดอยู่

2. เปิด Optical Bypass ขึ้นมา (ใช้เวลาเปิดไม่กี่วินาที)

3. เปิด NGAF

4. สังเกตไฟที่คำว่า Pri จะต้องติดเพื่อแสดงว่า Traffic ได้ถูกส่งไปยัง NGAF

- ถ้าเปิดผิด Step (เปิด NGAF ก่อน แล้วเปิด Optical Bypass ตาม) จะทำให้ติดอยู่ในสถานะ Bypass

การเพิ่ม Optical Bypass ให้ NGAF รู้จัก (ต้องทำ)

1. Login NGAF

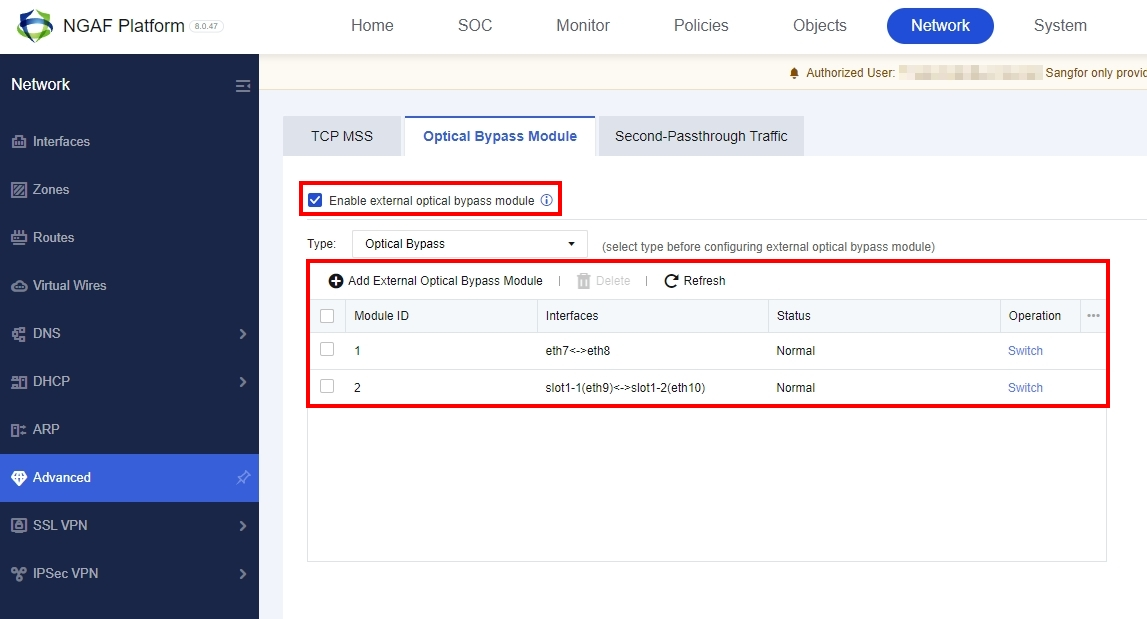

2. ไปที่ Network > Advanced > Optical Bypass Module

3. กดเลือก Enable external bypass module

4. กด Add (Module ID: กรอกตัวเลข 1-4)

การตั้งค่าให้ Failback กลับมาที่ NGAF ทำได้ 2 วิธี (ไม่รองรับ Auto Failback - Manual เท่านั้น)

1. กดที่หน้าอุปกรณ์ Optical Bypass

- ไปที่ 3. Channel > กด เลือก Module ที่ต้องการแก้ไข เช่น 1R > กด Primary เพื่อให้สลับ Traffic ไปที่ NGAF

2. ทำที่หน้า WebUI ของ NGAF (ทำแบบ Manual - ต้อง Login เข้าไปกด)

- ไปที่ Network > Advanced > Optical Bypass Module

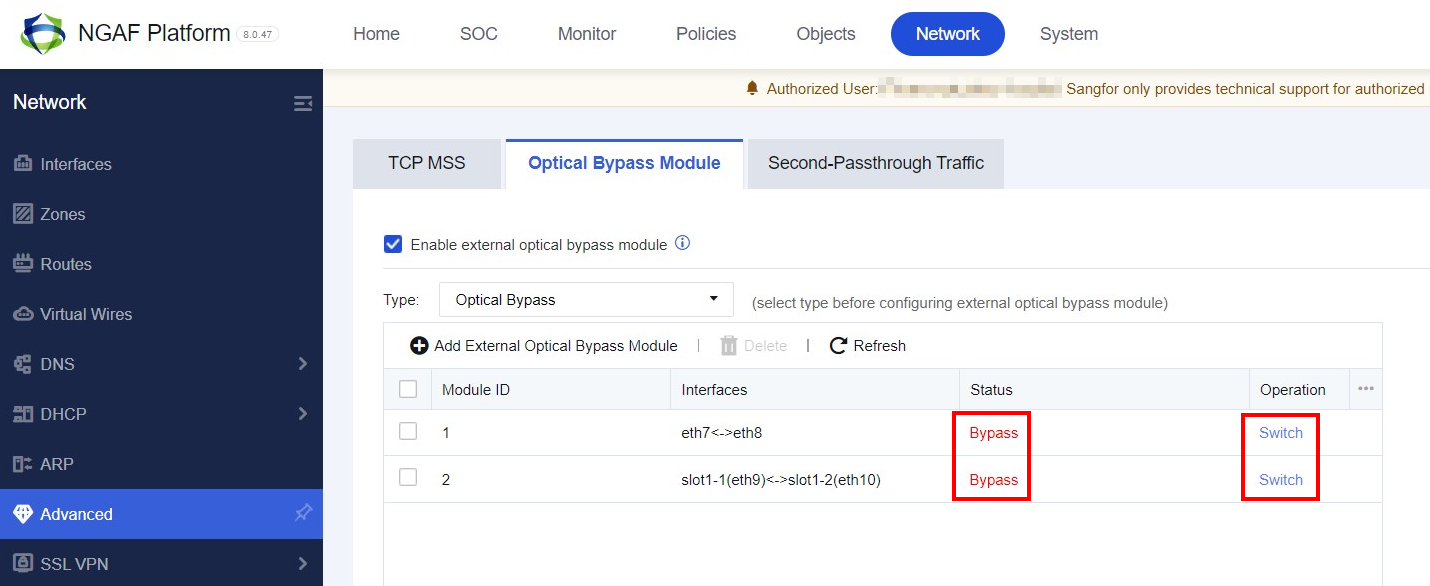

- ถ้าอุปกรณ์ Optical อยู่ในสถานะ Bypass จะแสดงใน Status เป็น Bypass (สีแดง) ให้กด Switch เพื่อให้สลับ Traffic ไปที่ NGAF และ Status จะกลับมาเป็นคำว่า Normal (Traffic จึงจะผ่าน NGAF)

การตั้งค่า Switch บน IAG

หมายเหตุ

1. หลังจากที่ Interface บน NGAF ถูก Interrupt ตัว link จะ down(หน่วง) อยู่ประมาณ 2 วินาที ก่อนที่จะสลับไปใช้คู่ Bypass

2. หลังจากที่ Optical Bypass ทำงานอยู่ในสถานะ Bypass, ตัวอุปกรณ์ไม่รองรับการสลับกลับมาที่ NGAF แบบอัตโนมัติ ต้องตั้งค่า Manual ตามขั้นตอน
