การตั้งค่า Aggregate Interfaces แบบละเอียดบน NGAF

ปรับปรุงเมื่อ

บทความนี้อธิบายวิธีตั้งค่า Aggregate Interfaces แบบละเอียดบน Sangfor NGAF/NSF เพื่อรวม Physical Interface หลายพอร์ตเข้าด้วยกันเพิ่ม Bandwidth และ Redundancy

Aggregate Interface คืออะไร

Aggregate Interface (Link Aggregation / Port Channel) รวม Physical Interface หลายพอร์ตเป็น Logical Interface เดียว เพิ่ม Bandwidth รวมและให้ Redundancy หากสายหรือพอร์ตใดเสีย

Work Modes

  • Hash: กระจาย Traffic ตาม Hash ของ Source/Destination IP — ทุกพอร์ตส่ง Traffic พร้อมกัน
  • Round Robin: กระจาย Traffic สลับพอร์ตทีละ Packet
  • Active-Passive: พอร์ตหนึ่งรับ Traffic จริง พอร์ตอื่นเป็น Backup
  • LACP (802.3ad): ใช้ LACP Protocol ตกลง Aggregation กับ Switch — แนะนำสำหรับ Production

ขั้นตอนการตั้งค่า

1. สร้าง Aggregate Interface

ไปที่ Network > Interface กด Add Aggregate Interface

2. กำหนดค่า

  • Name: ตั้งชื่อ (เช่น "agg0")
  • Member Interfaces: เลือก Physical Interface ที่ต้องการรวม (สูงสุด 16 พอร์ต)
  • Work Mode: เลือก Mode (แนะนำ LACP)
  • IP Address: กำหนด IP ให้ Aggregate Interface

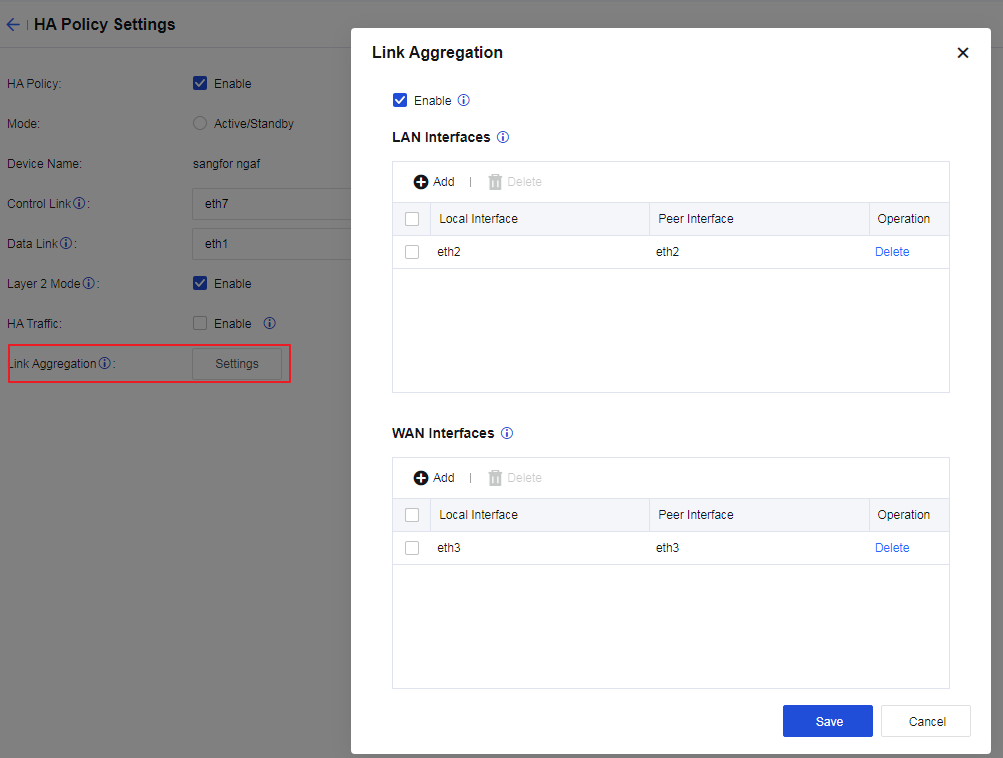

NGAF web UI showing HA Policy Settings page with Link Aggregation dialog open, showing Enable checkbox, LAN Interfaces (eth2-eth2 pair) and WAN Interfaces (eth3-eth3 pair) for aggregate interface configuration

3. ตั้งค่า LACP Hash Strategy (ถ้าใช้ LACP)

  • Source MAC: Hash ตาม Source MAC
  • Destination MAC: Hash ตาม Destination MAC
  • Source + Destination MAC: Hash ตามทั้งสอง (แนะนำ)

4. ตั้งค่า Switch

  • สร้าง Port Channel / LAG บน Switch ด้วย Port เดียวกัน
  • ตั้ง Mode ให้ตรงกับ NGAF (LACP Active/Passive)

หมายเหตุ

  • Member Interface ต้องเป็น Speed/Duplex เดียวกัน
  • ทุก Member Interface ต้องต่อกับ Switch ตัวเดียวกัน (หรือ Switch Stack)
  • Aggregate Interface ไม่รองรับ Port Mirror
  • หลังสร้าง Aggregate Interface แล้ว Member Interface จะไม่สามารถใช้งานแยกได้
