การตั้งค่า EIP Pool สำหรับ Shared Services (VPC)

บทนำ

บทความนี้อธิบายวิธีการตั้งค่า Elastic IP (EIP) Pool สำหรับ Shared Services ในโหมด VPC บน Sangfor Kubernetes Engine (SKE) v2.2.0 การตั้งค่า EIP Pool เป็นขั้นตอนที่จำเป็นสำหรับการใช้งาน SKE ในโหมด VPC เพื่อให้ Kubernetes Cluster สามารถเข้าถึง Shared Service IP ได้

EIP Pool ใช้สำหรับจัดสรร IP Address ให้กับ Shared Service ของ SKE ซึ่งจำเป็นเฉพาะในโหมด VPC เท่านั้น ไม่จำเป็นสำหรับ Classic Network

ข้อกำหนดเบื้องต้น

• ติดตั้งและเปิดใช้งาน SKE v2.2.0 บน SCP เรียบร้อยแล้ว
• ใช้งาน Network ในโหมด VPC
• มีสิทธิ์ Administrator ในการเข้าถึง SCP Console
• IP Address ใน EIP Pool ต้องไม่อยู่บน CIDR Block เดียวกัน หรือซ้ำกับ IP ของ SKE Management Interface

ขั้นตอนการตั้งค่า

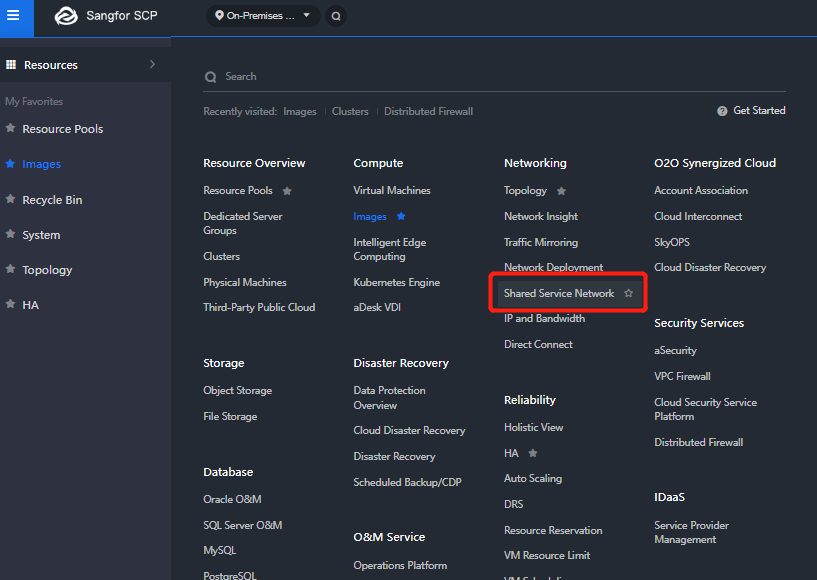

1. เข้าสู่ระบบ SCP Console คลิกไอคอนเมนูที่มุมบนซ้าย แล้วคลิก Shared Service Network ภายใต้ Networking จากนั้นในหน้า Shared Services คลิก Elastic IP Pools แล้วคลิก New

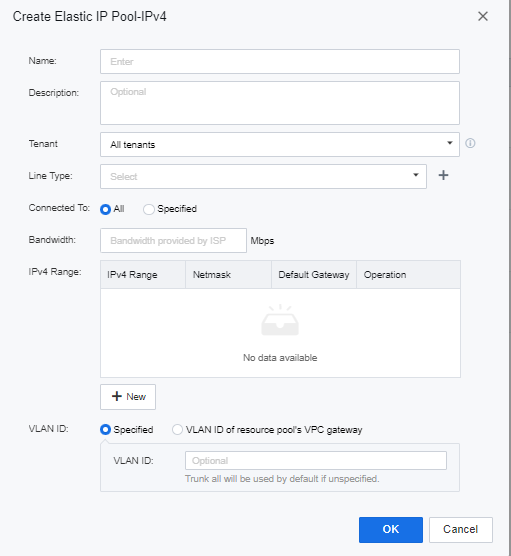

2. ในหน้าต่าง Create Elastic IP Pool-IPv4 ให้ระบุชื่อ EIP Pool
3. (ไม่บังคับ) กรอก Description
4. เลือก Tenant ที่ต้องการ หากเลือก Tenant เฉพาะเจาะจง เฉพาะ Tenant นั้นจะสามารถใช้ IP Address ใน EIP Pool ได้ หาก EIP Pool ที่เปิดให้ทุก Tenant ใช้งานมีอยู่แล้ว EIP Pool ที่ระบุ Tenant เฉพาะจะถูกใช้งานก่อน
5. เลือก Shared Service Network - Non-storage Service สำหรับ Line Type
6. เลือก Specified ใน Connected To แล้วเลือก Gateway
7. กรอก Total Bandwidth ในช่อง Bandwidth

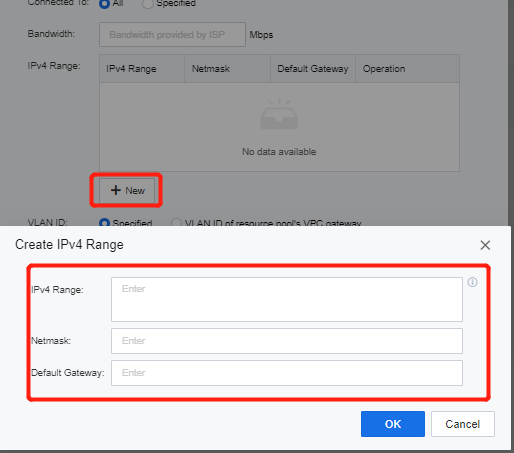

8. คลิก New เพื่อตั้งค่า IPv4 Range
9. ระบุ VLAN ID (หากไม่ระบุ ระบบจะตั้งค่าเป็น Trunk all โดยอัตโนมัติ) แล้วคลิก OK

หมายเหตุ

• การตั้งค่า EIP Pool จำเป็นเฉพาะในโหมด VPC เท่านั้น ไม่จำเป็นสำหรับ Classic Network
• IP Address ใน EIP Pool ต้องไม่อยู่บน CIDR Block เดียวกัน หรือเป็น IP เดียวกันกับ SKE Management Interface
• หากมี EIP Pool ที่เปิดให้ทุก Tenant ใช้งานอยู่แล้ว EIP Pool ที่ระบุ Tenant เฉพาะจะมีลำดับความสำคัญสูงกว่า
