การทำ 802.1X Authentication บน IAG

ปรับปรุงเมื่อ

บทนำ

802.1X Authentication บน Sangfor IAG เป็นวิธีการควบคุมการเข้าถึงเครือข่ายระดับ Layer 2 (Network Access Control) โดยทำงานร่วมกับ switch ที่รองรับ 802.1X เพื่อบังคับให้ endpoint ต้อง authenticate ก่อนจึงจะสามารถเข้าถึงเครือข่ายภายใน (รวมถึง Layer 2 network) ได้ หาก endpoint ไม่ผ่านการ authenticate จะไม่สามารถสื่อสารผ่าน switch ได้เลย

สถาปัตยกรรมประกอบด้วย 3 ส่วน:

  • Client (Supplicant): ใช้ Sangfor Ingress Client หรือ 802.1X client อื่นบน endpoint สื่อสารผ่าน EAPOL protocol
  • Device (Authenticator): switch ที่เปิดใช้งาน 802.1X ทำหน้าที่เป็นตัวกลาง
  • Server (Authentication Server): Sangfor IAG ทำหน้าที่เป็น RADIUS Server สำหรับตรวจสอบ credentials

802.1X Authentication บน IAG ประกอบด้วย 3 module: 802.1x Access Control, Switch Correlation และ VLAN User Group

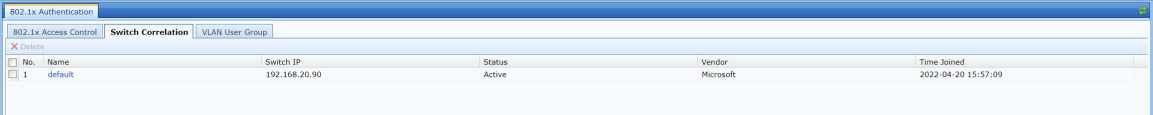

IAG 802.1x Switch Correlation

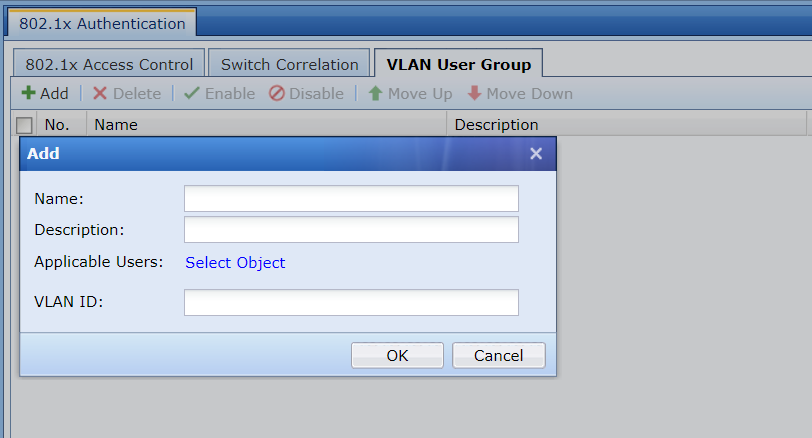

IAG 802.1x VLAN User Group

ข้อกำหนดเบื้องต้น

  • มี Sangfor IAG ที่ติดตั้งและใช้งานได้ปกติ พร้อมสิทธิ์ Admin
  • มี managed switch ที่รองรับ 802.1X Authentication
  • มี Local User หรือ AD Domain สร้างไว้บน IAG สำหรับ authenticate
  • ทราบ IP address ของ switch และ RADIUS shared key ที่จะใช้

ขั้นตอนการตั้งค่า

ขั้นตอนที่ 1: เปิดใช้งาน 802.1X Access Control บน IAG

  1. ไปที่ Access Mgt > Authentication > 802.1x Authentication
  2. ติ๊ก Enabled เพื่อเปิดใช้งาน
  3. ตั้งค่า General:
    • RADIUS Authentication Port: ค่าเริ่มต้น 1812
    • Server Key: shared secret ที่ต้องตรงกับที่ตั้งค่าบน switch
    • RADIUS Accounting Port: ค่าเริ่มต้น 1813

ขั้นตอนที่ 2: ตั้งค่า Auth Method

  • Password: เลือก Local password (ใช้ Local User) หรือ AD domain account (ใช้ AD credentials)
  • SSO with AD Domain: ผู้ใช้ที่ login เข้า AD Domain จะ authenticate 802.1X อัตโนมัติ
  • Certificate: ใช้ CA certificate สำหรับ authenticate

ขั้นตอนที่ 3: ตั้งค่า 802.1X Authentication Redirection (ถ้าต้องการ)

  1. ติ๊ก Enable 802.1x authentication redirection
  2. กำหนด DNS Server IP: ต้องอยู่ใน network segment เดียวกับ DMZ management port ของ IAG
  3. กำหนด TTL (seconds): ค่าเริ่มต้น 30 วินาที (range: 1-86400)
  4. ตั้งค่า Redirection Settings: เลือกแสดงหน้าแจ้งเตือนให้ติดตั้ง Sangfor Ingress Client

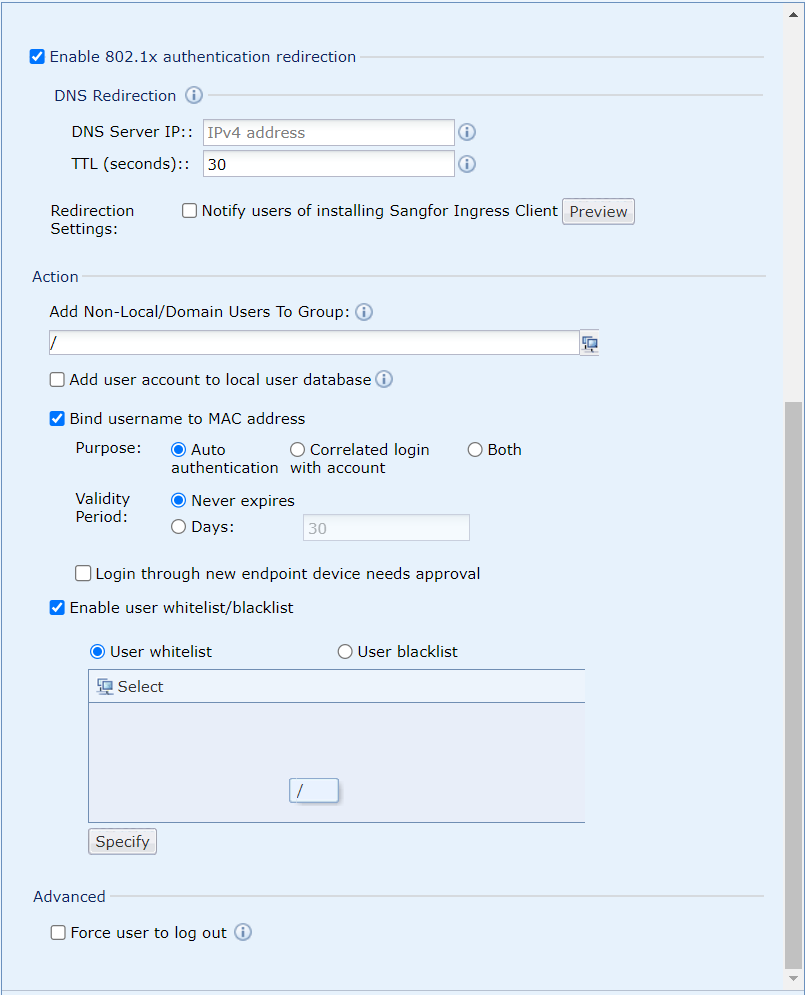

IAG 802.1x Redirection and Action Settings

ขั้นตอนที่ 4: ตั้งค่า Action หลัง Authentication

  • Add Non-Local/Domain Users To Group: กำหนด group สำหรับ user
  • Add user account to local user database: เพิ่ม user เข้า local database อัตโนมัติ
  • Bind username to MAC address: ผูก MAC address กับ username
  • Enable user whitelist/blacklist: กำหนด user ที่อนุญาตหรือปฏิเสธ

ขั้นตอนที่ 5: ตั้งค่า 802.1X บน Switch

  1. เปิดใช้งาน 802.1X บน switch
  2. ตั้งค่า RADIUS Server IP เป็น IP ของ IAG
  3. กำหนด Authentication Port, Accounting Port และ Shared Key ให้ตรงกับ IAG
  4. เปิด 802.1X บน port ที่ต้องการควบคุม

ขั้นตอนที่ 6: สร้าง Local User และตั้งค่า Ingress Client

  1. ไปที่ Access Mgt > User Management > Local Users คลิก Add > User สร้าง user
  2. ไปที่ Access Management > Ingress Client Settings
  3. ติ๊ก Enable Ingress Client 802.1x และ Set Ingress Client uninstallation password
  4. กำหนด Ingress Client Gateway เป็น IP ของ IAG
  5. ดาวน์โหลด singress.exe จาก IAG console แล้วติดตั้งบน endpoint

ขั้นตอนที่ 7: ตั้งค่า VLAN User Group (ถ้าต้องการ)

  1. ไปที่ Access Mgt > Authentication > 802.1x Authentication > VLAN User Group
  2. คลิก Add กำหนด Name, Applicable Users และ VLAN ID
  3. คลิก OK

การตรวจสอบ

  • เปิด Ingress Client บน endpoint กรอก username/password แล้วคลิก Login
  • ตรวจสอบที่ Status > Online Users ว่า user ปรากฏด้วย Auth Method เป็น 802.1X
  • ตรวจสอบที่ Switch Correlation ว่า switch แสดงสถานะ Active
  • ทดสอบถอดสาย LAN แล้วเสียบใหม่ ตรวจสอบว่า endpoint ต้อง authenticate ใหม่

หมายเหตุ

  • IAG มี built-in RADIUS Server 2 ตัว: ตัวหนึ่งสำหรับ 802.1X (Free Radius) และอีกตัวสำหรับ Portal Connection ที่ Correlation Connection สามารถเปิดใช้งานพร้อมกันได้หาก port ไม่ชนกัน
  • 802.1x Authentication Bypass: เปิดใช้งานบน switch เพื่อให้ endpoint เข้า bypass VLAN ได้เมื่อ IAG ไม่พร้อมใช้งาน (ต้อง configure escape function บน switch ก่อน)
  • Ingress Client ที่ติดตั้งด้วย MSI ไม่สามารถป้องกันการ uninstall ได้ แนะนำใช้ EXE package
  • เมื่อใช้ Authentication Client ให้เลือก NIC ที่ถูกต้องที่มุมขวาบนของโปรแกรม
