การตั้งค่า Tunnel Route บน IAG

ภาพรวม Tunnel Route

IAG มีฟังก์ชัน Tunnel Route ที่ทรงพลังสำหรับ VPN โดยเปิดใช้งานการเชื่อมต่อระหว่าง VPN (Software/Hardware) เพื่อสร้าง Mesh VPN Network ที่แท้จริง ฟังก์ชันนี้ช่วยให้ Branch ที่ไม่มี VPN Connection โดยตรงระหว่างกัน สามารถเชื่อมต่อถึงกันผ่าน HQ ได้

ตัวอย่างสถานการณ์

สมมติว่า HQ (Shenzhen 192.168.1.x/24) มี Branch 2 แห่งคือ Shanghai (172.16.1.x/24) และ Guangzhou (10.1.1.x/24) โดย Branch ทั้งสองเชื่อมต่อ VPN กับ HQ ผ่าน Connection Management แต่ Branch ทั้งสองไม่มี VPN Connection โดยตรงระหว่างกัน สามารถใช้ Tunnel Route Rule เพื่อเชื่อมต่อ Branch ทั้งสองเข้าด้วยกันได้

การเปิดใช้งาน Tunnel Route

ไปที่หน้า Tunnel Route แล้วเลือก Enable tunnel route เพื่อเปิดใช้งานฟังก์ชัน จากนั้นคลิก Add เพื่อเพิ่ม Route Rule

ขั้นตอนการตั้งค่า

ขั้นตอนที่ 1: ตั้งค่า Route จาก Shanghai ไปยัง Guangzhou

เลือก Enable Routing ในหน้า Tunnel Route Settings สำหรับ Shanghai Branch แล้วคลิก Add เพื่อเพิ่ม Route ไปยัง Guangzhou Branch โดยกำหนดค่าดังนี้:

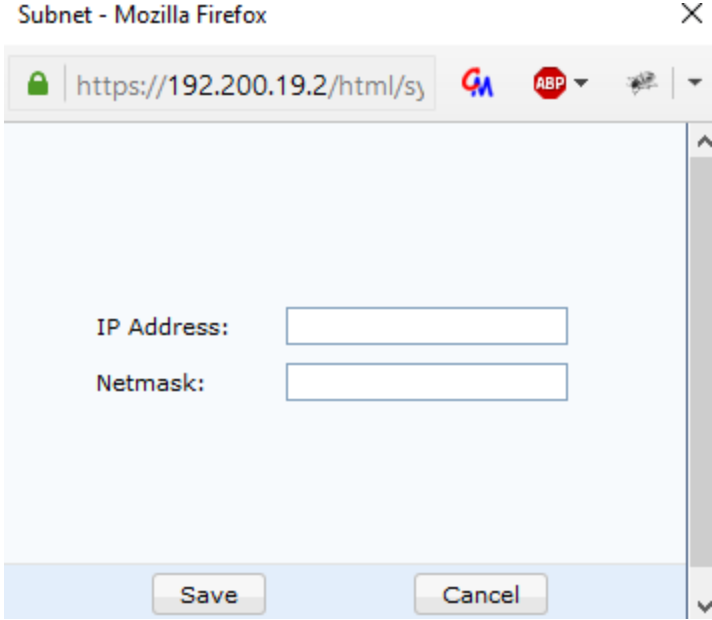

• Source IP - Network ID ของ Source IP Address ในตัวอย่างนี้คือ 172.16.1.0
• Netmask (Source) - Subnet Mask ของ Source IP Address ในตัวอย่างนี้คือ 255.255.255.0
• Destination IP - Network ID ของ Destination IP Address ในตัวอย่างนี้คือ 10.1.1.0
• Netmask (Destination) - Subnet Mask ของ Destination IP Address ในตัวอย่างนี้คือ 255.255.255.0
• Dst Route User - VPN User ที่ Route ชี้ไป ในตัวอย่างนี้คือ Guangzhou
• Enabled - เปิดใช้งาน Route Rule นี้
• Access Internet via destination route user - ตัวเลือกสำหรับส่ง Internet Traffic ของ Branch ผ่าน Destination Route User

หมายเหตุ: Source IP และ Destination IP ใช้เพื่อจับคู่ Source IP Address และ Destination IP Address ของข้อมูล เมื่อข้อมูลใน VPN Channel ตรงกับการตั้งค่า Route จะถูกใช้เพื่อส่งข้อมูลไปยัง VPN Device ที่กำหนด Destination User ระบุ VPN Device ปลายทางของข้อมูลที่จะถูก Route ในตัวอย่างนี้ Username shanghai ถูกกำหนดใน Connection Management สำหรับ Shanghai Branch เพื่อเชื่อมต่อกับ HQ ผ่าน VPN ดังนั้นข้อมูลที่มี Username shanghai จะถูกส่งไปที่ HQ

ขั้นตอนที่ 2: ตั้งค่า Route จาก Guangzhou ไปยัง Shanghai

เลือก Enable Routing ในหน้า Tunnel Route Settings สำหรับ Guangzhou Branch แล้วคลิก New เพื่อเพิ่ม Route ไปยัง Shanghai Branch โดยกำหนดค่าดังนี้:

• Source IP - 10.1.1.0
• Netmask (Source) - 255.255.255.0
• Destination IP - 172.16.1.0
• Netmask (Destination) - 255.255.255.0
• Dst Route User - Shanghai

การใช้ Tunnel Route สำหรับ Internet Access

ฟังก์ชัน Tunnel Route ยังสามารถตั้งค่าให้ส่ง Internet Traffic ของ Branch ผ่าน Destination Route User ได้ โดยเลือกตัวเลือก Access Internet via destination route user ซึ่งเป็นประโยชน์ในกรณีที่ต้องการให้ Branch ใช้ Internet ผ่าน HQ หรือ Branch อื่น

สรุป Edit Tunnel Route Fields
