Port และ Network Requirements สำหรับ SCMT

ปรับปรุงเมื่อ

บทนำ



ในการ Migration ข้อมูลผ่าน SCMT เครือข่ายมีบทบาทสำคัญต่อความเร็วและความเสถียร บทความนี้อธิบาย Network Requirement, Port ที่ต้องเปิด และโหมด Active/Passive ของ SCMT Agent



ข้อกำหนดเบื้องต้น (Prerequisites)



  • สิทธิ์ในการปรับ Firewall และ ACL ระหว่าง Source, Destination และ SCMT
  • Network Latency ระหว่าง Source และ Destination HCI Cluster < 50 ms
  • Packet Loss < 5%
  • แนะนำให้ใช้ 10 Gigabit Ethernet Network เพื่อเพิ่มความเร็ว Migration



Active Mode และ Passive Mode



  • Active Mode: ใช้เมื่อ Source สามารถเข้าถึง SCMP โดยตรง ติดตั้ง Actively Connected Agent บน Source ซึ่ง Agent จะ Initiate การเชื่อมต่อกับ SCMP เพื่อรับคำสั่ง Migration
  • Passive Mode: ใช้ในสภาพแวดล้อม NAT ที่ Agent ไม่สามารถถูกเข้าถึงโดยตรงจาก Migration Platform ติดตั้ง Passively Connected Agent บน Source และ SCMP จะ Initiate การเชื่อมต่อไปยัง Agent



Port Requirement: Active Mode



Migration Task Management (Admin PC → SCMT Server)

  • TCP 22: SCMT sshd service
  • TCP 80, 443: SCMT Web service



Point-to-Point Migration

  • Source/Destination → SCMT Server: TCP 80 (Agent Download), TCP 20000-20047 (Agent Access Server)
  • Source → Destination VM: TCP 20000-20047 (Data Sync)
  • SCMT Server → Destination VM: TCP 26000-26600 (Switch Process Control)

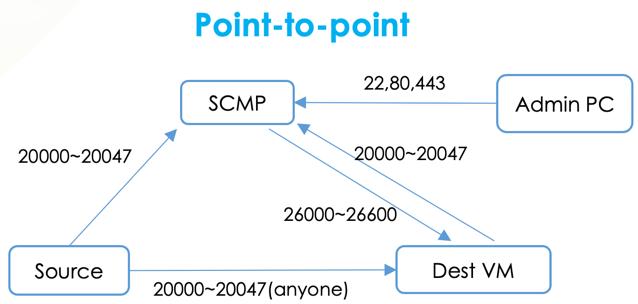

Point-to-Point Active Mode Port Diagram



Backup/HA Migration

  • Source/Destination → SCMT Server: TCP 80 (Download Agent), TCP 20000-20003 (Agent Access Server)
  • Destination → SCMT Server: TCP 20000-20003 (Data Sync)

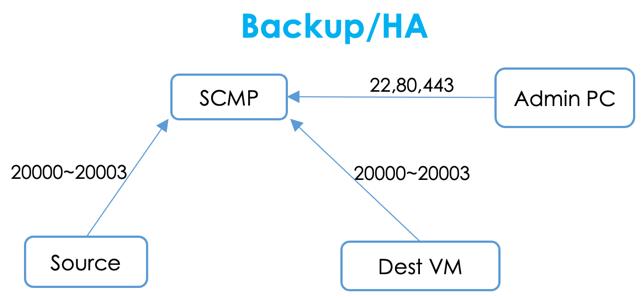

Backup/HA Active Mode Port Diagram



Port Requirement: Passive Mode



Point-to-Point Migration

  • SCMT Server → Source: TCP 3345 (Agent Access Server)
  • Destination → SCMT Server: TCP 20000-20047
  • Destination → Source: TCP 20000-20047 (Data Sync)
  • SCMT Server → Destination: TCP 26000-26600 (P2P Switch Control)

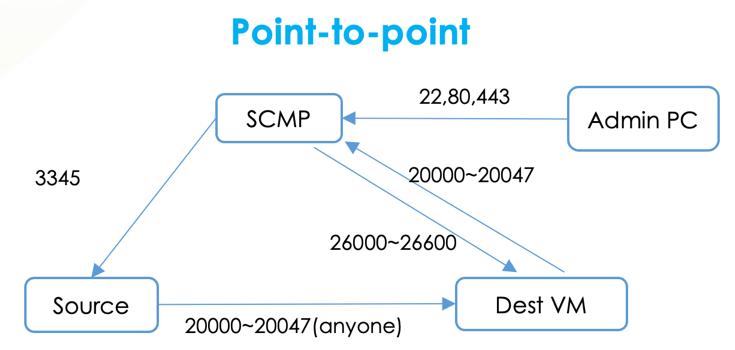

Point-to-Point Passive Mode Port Diagram



Backup/HA Migration (Passive)

  • SCMT Server → Source: TCP 3345 (Agent Access Server)
  • Destination → SCMT Server: TCP 20000-20003 (Data Sync)



Port สำหรับเชื่อมต่อ HCI



เมื่อ Destination End เชื่อมต่อกับ Sangfor HCI SCMT ต้องเข้าถึง Port 443 ของ HCI Cluster IP



การตรวจสอบ (Verification)



  1. ทดสอบ Network Latency และ Packet Loss ระหว่าง Source, SCMT และ Destination
  2. ใช้ Telnet หรือ nc ตรวจสอบว่า Port ที่จำเป็นเปิดทั้งหมด
  3. ทดสอบ Migration Task บน VM ขนาดเล็กก่อน เพื่อยืนยันความเสถียร



หมายเหตุ



  • หากมี NAT หรือ Firewall ที่เข้มงวด ควรเลือก Passive Mode
  • ต้องอนุญาต Port Range ทั้งหมดตามตาราง มิฉะนั้น Migration อาจล้มเหลว
  • หาก Network Interruption < 1 นาที (Point-to-Point Agentless) หรือ < 15 นาที (Agent-based/Hot Standby) งานจะไม่ได้รับผลกระทบและ Resume ได้อัตโนมัติ
