คำอธิบาย Interface และพอร์ตของ Athena NDR Appliance

บทนำ

บทความนี้อธิบายลักษณะของ Interface และพอร์ตต่าง ๆ บน Athena NDR Appliance (ซีรีส์ CC-1000, CC-2000, CC-3000) เพื่อให้ผู้ดูแลระบบสามารถต่อสายและกำหนดหน้าที่ของแต่ละพอร์ตได้อย่างถูกต้อง

ประเภทของ Interface

• MANAGE (ETH0): พอร์ตสำหรับการบริหารจัดการอุปกรณ์ผ่าน Web Console ค่าเริ่มต้นของ IP คือ 10.251.251.252/24
• ETH1-ETH6: พอร์ต Gigabit Ethernet สำหรับเชื่อมต่อเครือข่ายทั่วไป หรือใช้เป็นพอร์ตเพิ่มเติมสำหรับรับ Mirror Traffic
• CONSOLE: พอร์ตสำหรับการ Debug โดยนักพัฒนาและทีมสนับสนุนเท่านั้น ไม่ควรใช้เป็น Interface สำหรับการทำงานปกติ

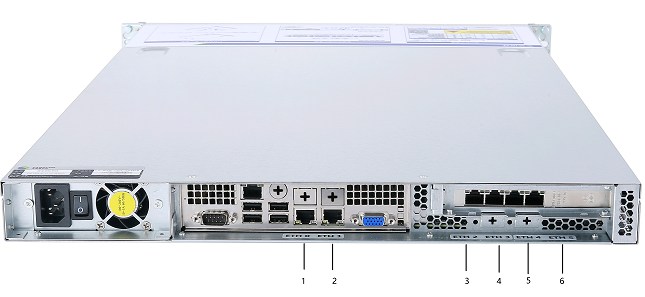

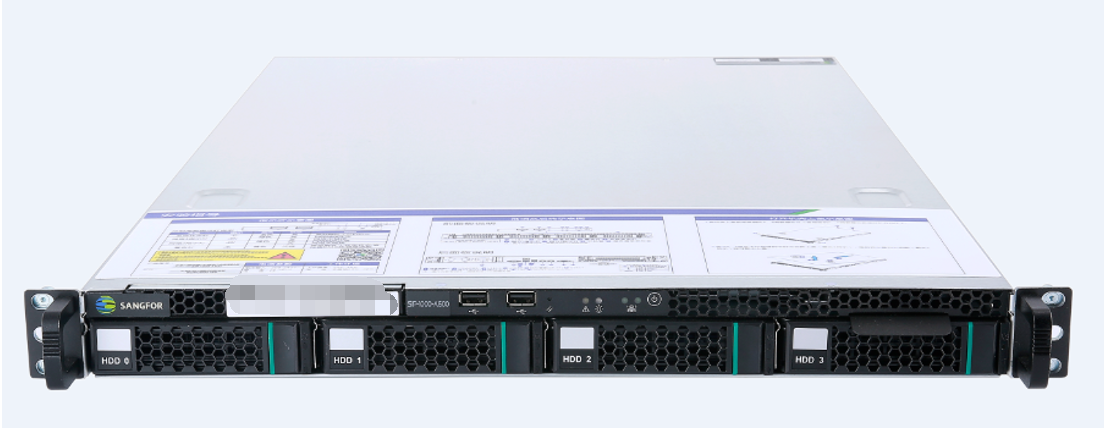

ตัวอย่าง Interface ของ CC-1000-A600

ไฟแสดงสถานะ (LED Indicators)

• POWER (เขียว): ติดค้างเมื่ออุปกรณ์เปิดและได้รับไฟเลี้ยง
• ALERT (แดง): ติดชั่วคราวประมาณ 1-2 นาทีขณะระบบกำลังบูต หากติดค้างแสดงว่ามีความผิดปกติ
• LINK: ติดค้างเมื่อพอร์ตเชื่อมต่อสำเร็จ
• ACT: กะพริบเมื่อมีทราฟฟิกผ่านพอร์ต

หมายเหตุ (Notes)

• รูปลักษณ์อาจแตกต่างกันตามรุ่น ให้อ้างอิง Datasheet ของรุ่นที่ใช้งานจริง
• ห้ามใช้พอร์ต CONSOLE เป็น Network Interface สำหรับทราฟฟิก
• หากไฟ ALERT ติดแดงค้างหลังบูต ให้ปิด-เปิดเครื่องใหม่ หากยังไม่หาย ให้ติดต่อ Sangfor Support
