วิธีการ reconfig network storage ของ sangfor HCI

Note:

- ควรต้องมี interface ว่างที่ port up บน HCI และเสียบเข้า switch เพื่อใช้งานเป็น Temp สำหรับเอา storage ไปพัก ก่อนที่จะทำเป็น Aggregate

- สาย Temp สามารถวิ่งด้วย speed 1 Gbps UTP ได้ ชั่วคราว

1. ให้ทำการ Power Off VM ทั้งหมดใน HCI cluster ก่อนที่จะดำเนินการเปลี่ยน network storage (เผื่อเวลาในส่วนนี้ด้วย เนื่องจากบาง VM ใช้เวลา Shutdown นาน)

2. จากนั้นให้หา Interface ของ server ที่ว่างอยู่ เพื่อจะย้าย network storage ไปไว้ชั่วคราว ก่อนทำการเปลี่ยน config

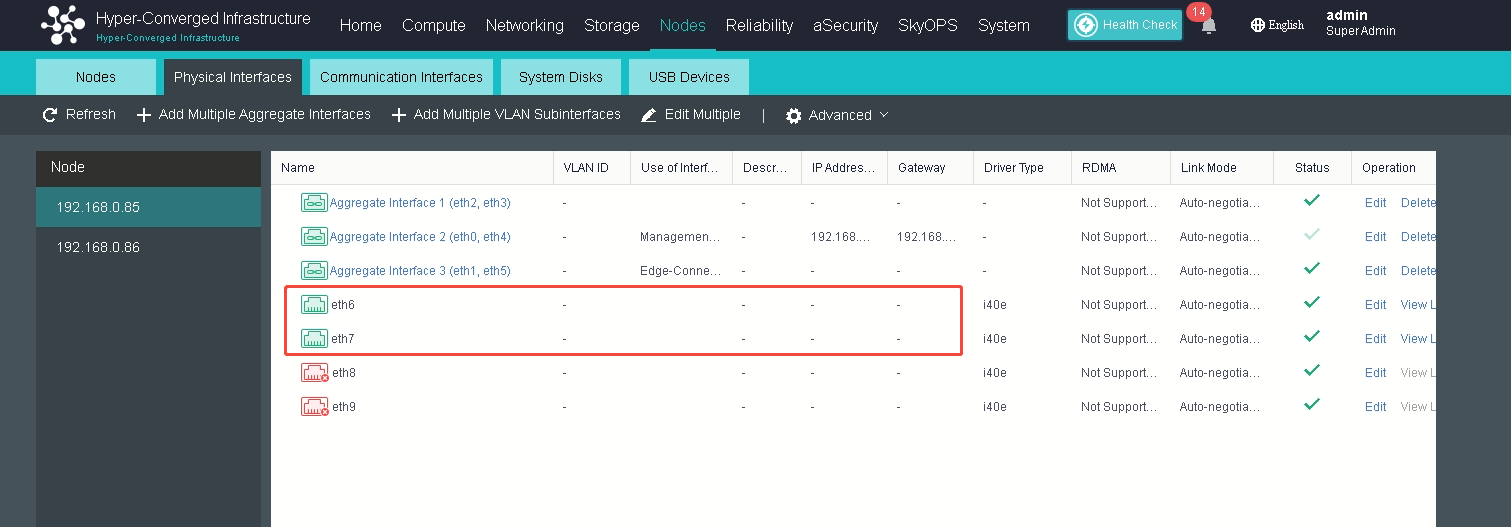

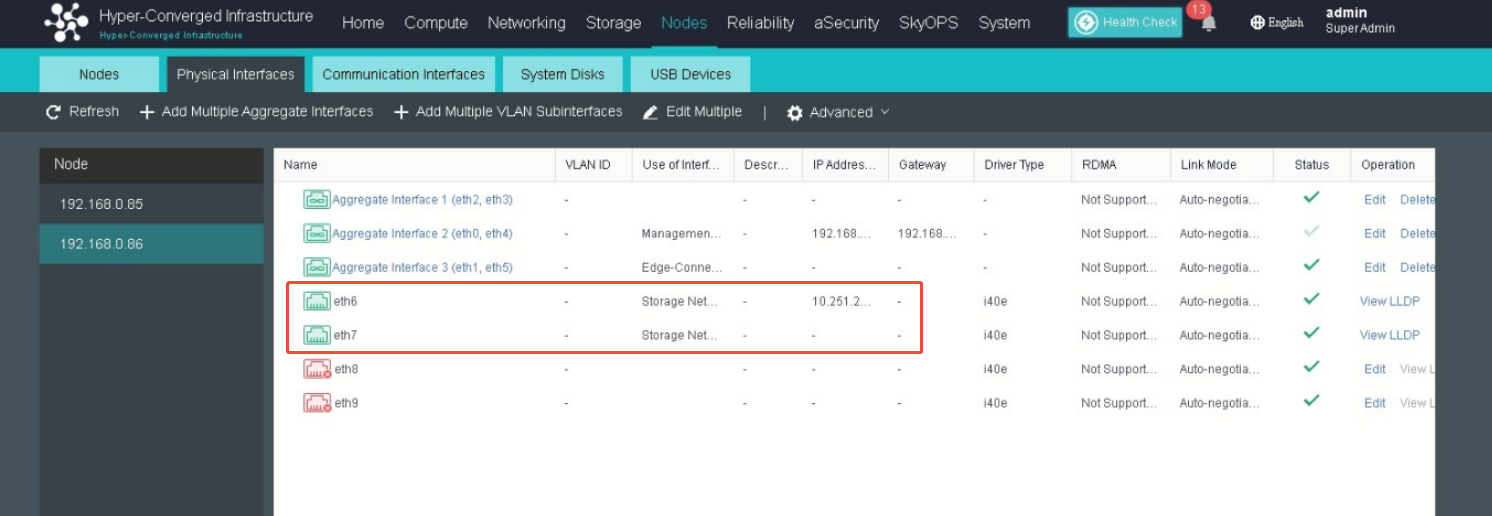

2.1 ให้ตรวจสอบในหน้า physical interface แต่ละ node ว่าใช้ port ไหนเป็น storage จากนั้นให้หา port อื่นๆที่ว่างเพื่อมาใช้งาน storage ชั่วคราว (ต้องทำให้ Port นั้นๆ UP ด้วย)

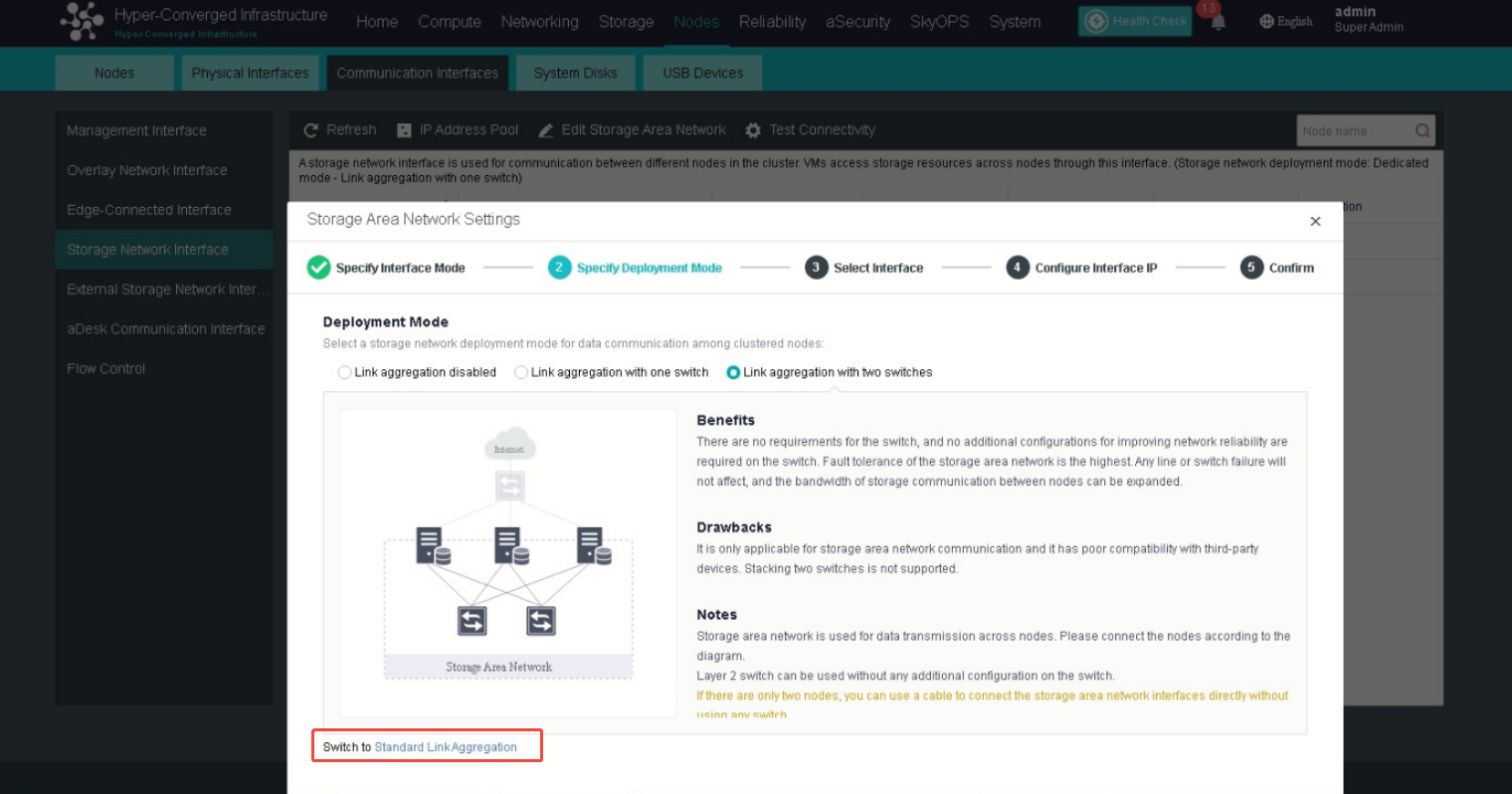

2.2 เมื่อได้ port ชั่วคราวแล้วให้เข้าไปที่ Communication Interfaces > Storage Network Interface > Edit Area Network

กด Next

ตรงนี้ถ้าใช้ 1 port สำหรับทำ storge ชั่วคราวให้เลือก Link aggregation disabled จากนั้นกด Next

เลือก port ชั่วคราว จากนั้นกด next และ confirm

3.เมื่อย้าย network storage ไปยัง port ชั่วคราวเป็นที่เรียบร้อย ให้ทำการ reconfig network storage ของเดิมดังนี้

3.1 ให้ไปที่ Physical Interface> ทำการ สร้าง port aggregate interface

3.2 ทำการ เลือกคู่ port aggregate เพื่อทำ link aggreation ให้ครบทุก server ทุก node

3.3 ในส่วนของ mode aggregate สามารถเลือกได้ดังนี้

• Static Link Aggreation - สำหรับ HCI ใน version ก่อนหน้านี้ จนถึง 6.7.0R3
• LACP - สำหรับ HCI version 6.8.0 เป็นต้นไป

ในส่วน Mode แนะนำให้เลือกเป็น Layer 4 Load balacing

3.4 เมื่อเลือกเป็นที่เรียบร้อยให้ กด ok

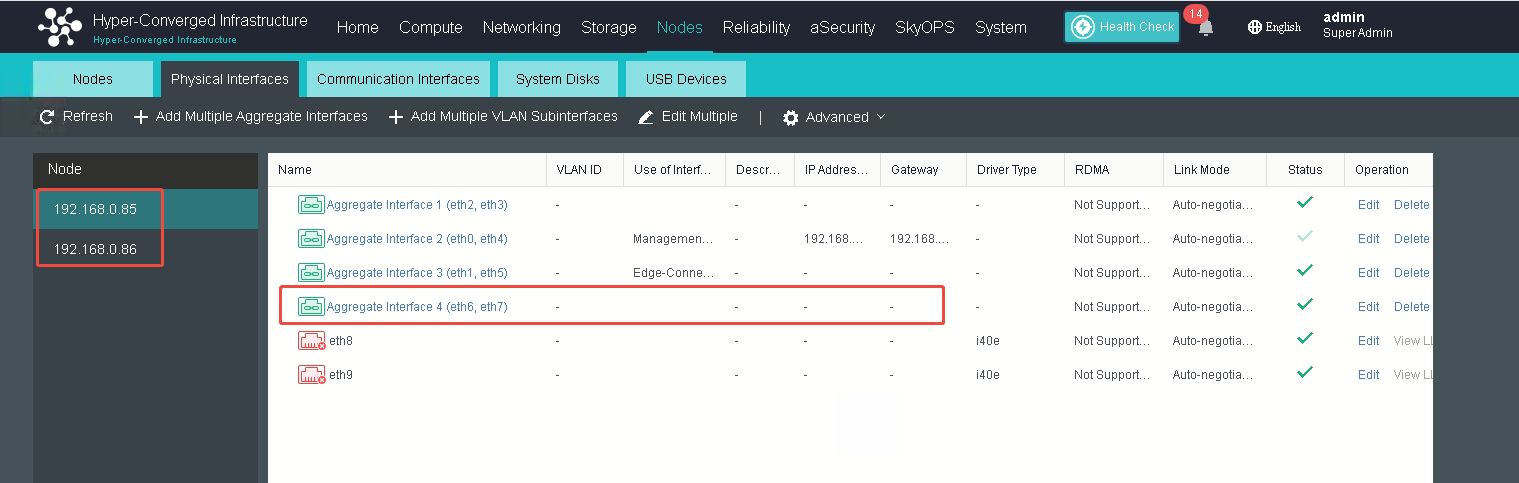

3.5 จากนั้นจะพบว่ามี link aggregate เพิ่มขึ้นมา

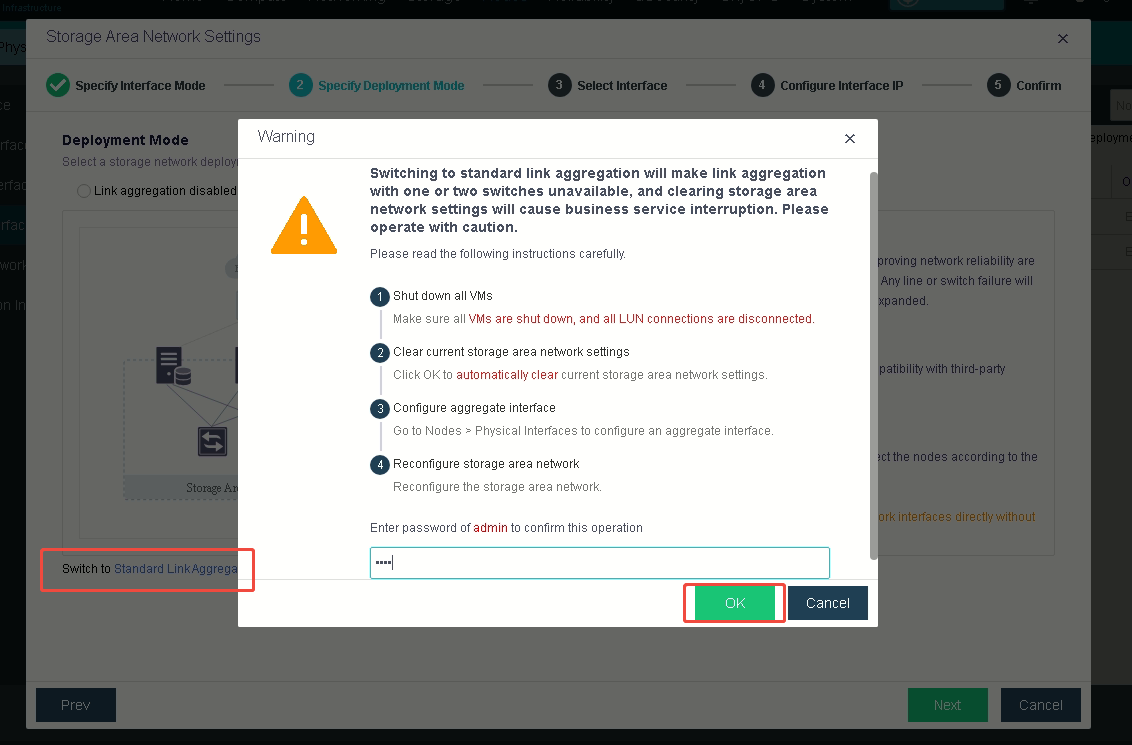

3.6 ให้ทำการ reconfig network storage ไปที่ Communication Interfaces > Storage Network Interface > Edit Area Network

กด next

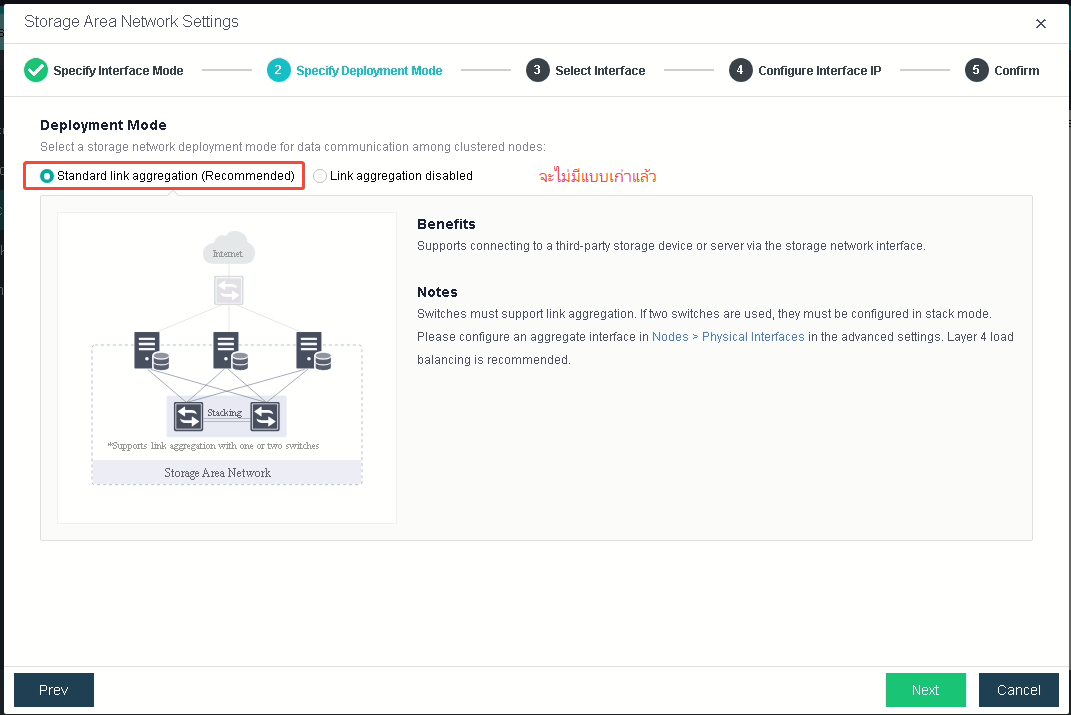

เลือก mode Standard link aggregation (option ซ้ายสุด) จากนั้นกด next

เลือก port aggregate จากนั้น กด ok และ confirm เป็นการเสร็จสิ้นกระบวนการ

4. หลังจาก Deploy Storage Interface ใหม่แล้วสามารถ Power On VM เพื่อใช้งานได้
