การตั้งค่า High Availability (HA) บน IAG

บทนำ

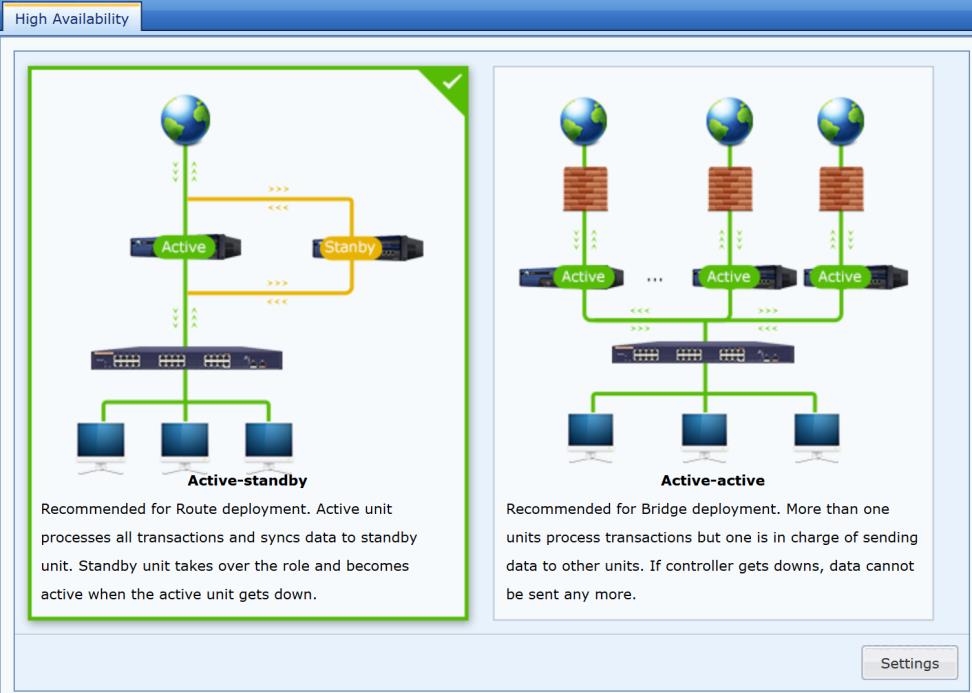

High Availability (HA) บน Sangfor IAG เป็นฟีเจอร์ที่ช่วยให้ระบบเครือข่ายมีความพร้อมใช้งานสูง โดยลดเวลา Downtime เมื่อเกิดปัญหากับอุปกรณ์หลัก Sangfor IAG รองรับ HA 2 โหมด ได้แก่ Active-Standby และ Active-Active

Active-Standby: แนะนำสำหรับการ Deploy แบบ Route Mode โดยอุปกรณ์ Active จะรับ Traffic ทั้งหมด และ Sync Configuration ไปยังอุปกรณ์ Standby เมื่ออุปกรณ์ Active ล้มเหลว อุปกรณ์ Standby จะเข้ามาทำงานแทนโดยอัตโนมัติ

Active-Active: แนะนำสำหรับการ Deploy แบบ Bridge Mode โดยอุปกรณ์หลายตัวทำงานพร้อมกัน หนึ่งตัวทำหน้าที่เป็น Controller สำหรับ Sync Configuration และ User Status ไปยัง Node อื่นๆ คล้ายกับหลักการทำงานของ VRRP

ข้อกำหนดเบื้องต้น

• อุปกรณ์ Sangfor IAG อย่างน้อย 2 ตัว (สำหรับ Active-Standby) หรือมากกว่า (สำหรับ Active-Active)
• สาย Heartbeat Cable สำหรับเชื่อมต่อระหว่างอุปกรณ์ (ใช้ Port ที่ยังไม่ได้กำหนดค่า เช่น DMZ Port)
• เข้าถึง Web Console ของ Sangfor IAG ทั้ง 2 ตัวด้วยสิทธิ์ Administrator
• อุปกรณ์ทั้ง 2 ตัวควรมี Firmware Version เดียวกัน

ขั้นตอนการตั้งค่า Active-Standby Mode

ส่วนที่ 1: ตั้งค่าอุปกรณ์ Active (Primary)

1. เข้าสู่ระบบ Web Console ของอุปกรณ์ที่จะเป็น Active
2. ไปที่เมนู System > Network > High Availability
3. เลือก Active-Standby แล้วคลิก Settings

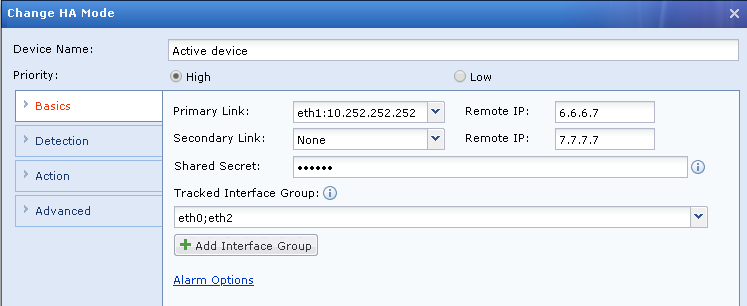

4. ในแท็บ Basics กรอกข้อมูลดังนี้:
   • Device Name: ตั้งชื่ออุปกรณ์ เช่น Active device
   • Priority: เลือก High สำหรับอุปกรณ์ Active

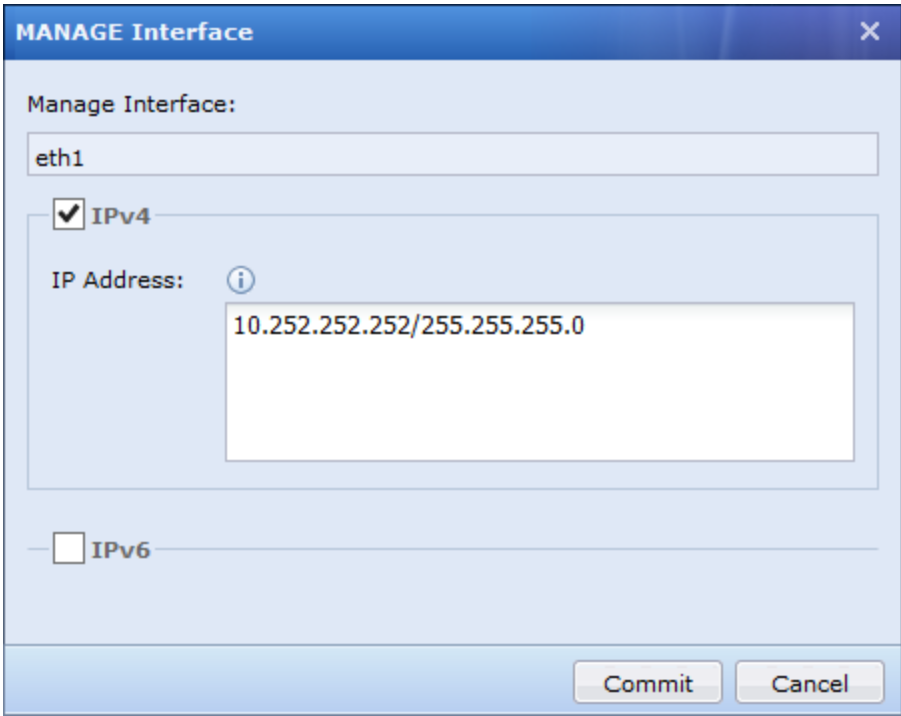

   • Primary Link: เลือก Interface สำหรับ Heartbeat หลัก และระบุ Remote IP ของอุปกรณ์ Standby
   • Secondary Link: เลือก Interface สำรอง (ไม่บังคับ)
   • Shared Secret: กำหนดรหัสสำหรับเชื่อมต่อระหว่าง Active และ Standby (ต้องตรงกันทั้ง 2 ตัว)
   • Tracked Interface Groups: เลือก Interface Group ที่ต้องการ Monitor
5. คลิก Alarm Options เพื่อตั้งค่า Email Alert สำหรับ High Availability Event

ส่วนที่ 2: ตั้งค่า Detection Method

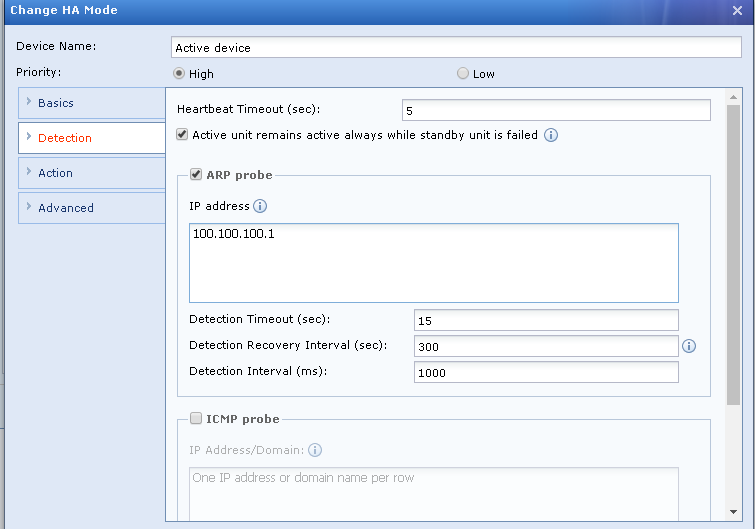

1. คลิกแท็บ Detection
2. กำหนด Heartbeat Timeout (sec): ระยะเวลา Timeout ของ Heartbeat (ค่าเริ่มต้น: 5 วินาที)
3. เลือก Active unit remains active always while standby unit is failed หากต้องการให้อุปกรณ์ Active ยังคงทำงานแม้เมื่อ ARP/ICMP Detection ล้มเหลว ขณะที่ Standby มีปัญหาอยู่
4. ตั้งค่า ARP probe:
   • ระบุ IP Address ของอุปกรณ์ Uplink/Downlink ที่ต้องการ Detect
   • กำหนด Detection Timeout, Detection Recovery Interval และ Detection Interval
5. ตั้งค่า ICMP probe (ตัวเลือกเพิ่มเติม):
   • ระบุ IP Address/Domain สำหรับ Probe (รองรับหลายรายการ)
   • กำหนด Detection Timeout, Recovery Interval และ Detection Interval

ส่วนที่ 3: ตั้งค่า Action

1. คลิกแท็บ Action
2. Remove tracking capability from interfaces: เมื่อเปิดใช้งาน เมื่ออุปกรณ์เข้าสู่สถานะ Standby Interface ใน Monitoring Group จะถูก Disable
   • Duration (sec): กำหนดระยะเวลาที่ Disable Interface (ค่าเริ่มต้น: 20 วินาที)
   • Never: Disable ตลอดจนกว่าจะกลับเป็น Active

ส่วนที่ 4: ตั้งค่า Advanced

1. คลิกแท็บ Advanced
2. เลือก Simultaneous Update หากต้องการให้อุปกรณ์ Standby ถูก Upgrade พร้อมกัน (รองรับ Version 12.0.14 ขึ้นไป)
3. คลิก Submit

ส่วนที่ 5: ตั้งค่าอุปกรณ์ Standby

1. เข้าสู่ระบบ Web Console ของอุปกรณ์ Standby
2. ไปที่ System > Network > High Availability เลือก Active-Standby คลิก Settings
3. กรอกข้อมูล: Device Name, Priority เลือก Low, Primary Link ระบุ Remote IP ของ Active, Shared Secret ใช้รหัสเดียวกัน
4. ตั้งค่า Detection และ Action ให้ตรงกับ Active แล้วคลิก Submit

ส่วนที่ 6: เชื่อมต่อและเปิดเครื่อง

1. เชื่อมต่อสาย Heartbeat Cable ระหว่าง Primary Link Interface ของทั้ง 2 อุปกรณ์
2. เปิดเครื่อง Active ก่อน แล้วตามด้วย Standby
3. Configuration จะถูก Sync จาก Active ไปยัง Standby โดยอัตโนมัติ

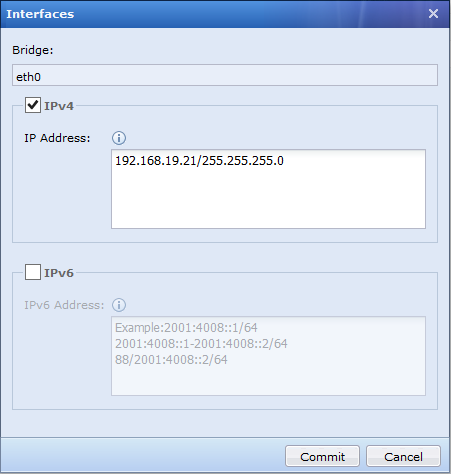

ขั้นตอนการตั้งค่า Active-Active Mode

1. ไปที่ System > Network > High Availability
2. เลือก Active-Active แล้วคลิก Settings
3. บนอุปกรณ์ Controller: เลือก Role เป็น Controller และกำหนด Shared Secret
4. บนอุปกรณ์ Node: เลือก Role เป็น Node ระบุ Host IP ของ Controller และใช้ Shared Secret เดียวกัน
5. Controller คลิก Sync Now เพื่อ Sync Configuration ไปยัง Node ทั้งหมด

การตรวจสอบ

• ตรวจสอบหน้า High Availability ว่าแสดง Heartbeat Status, Peer Status, Link Status เป็น Normal
• ทดสอบ Failover โดยถอดสาย Network ของ Active แล้วตรวจสอบว่า Standby เข้ามาทำงานแทน
• ตรวจสอบ Switching History เพื่อดูประวัติการ Switchover
• คลิก Switch To Standby เพื่อทดสอบการสลับ Role แบบ Manual

หมายเหตุ

• Active-Standby แนะนำสำหรับ Route Mode ส่วน Active-Active แนะนำสำหรับ Bridge Mode
• Shared Secret ต้องตรงกันทั้ง 2 อุปกรณ์ มิฉะนั้นจะไม่สามารถเชื่อมต่อ HA ได้
• Configuration บน Node ใน Active-Active Mode ไม่สามารถแก้ไขได้โดยตรง ต้อง Sync จาก Controller เท่านั้น
• เปิดเครื่อง Active ก่อน Standby เสมอ เพื่อให้ Configuration ถูก Sync อย่างถูกต้อง
• ฟีเจอร์ Simultaneous Update รองรับตั้งแต่ Version 12.0.14 ขึ้นไปในโหมด Active-Standby
