การใช้งาน Troubleshooting Tools บน IAG

ภาพรวม

Sangfor IAG มีเครื่องมือ Troubleshooting ที่ช่วยให้ผู้ดูแลระบบสามารถวิเคราะห์และแก้ไขปัญหาเครือข่ายได้อย่างรวดเร็ว ประกอบด้วย Web Console สำหรับรันคำสั่ง Network พื้นฐาน และ Troubleshooting Page สำหรับตรวจสอบว่า Module ใดบนอุปกรณ์ปฏิเสธ Packet พร้อมแสดงเหตุผลการปฏิเสธ

Web Console

Web Console เป็น Command Console บนหน้า Web ที่ช่วยให้ดูข้อมูลพื้นฐานของอุปกรณ์ได้ โดยพิมพ์คำสั่งแล้วกด Enter เพื่อ Execute

คำสั่งที่รองรับ:

• cls [clear] [ctrl+l] - ล้างหน้าจอ
• term [ctrl+c] - ยกเลิกโปรแกรมที่ทำงานอยู่
• mii-tool - แสดงสถานะการเชื่อมต่อของ Network Interface
• traceroute - ติดตามเส้นทางการส่ง Packet ไปยังปลายทาง
• arp - แสดง ARP Table
• ping - ทดสอบการเชื่อมต่อไปยัง Host ปลายทาง
• ifconfig - แสดงข้อมูล Network Interface Configuration
• route - แสดง Routing Table
• ethtool - แสดงข้อมูลของ Network Adapter
• telnet - ทดสอบการเชื่อมต่อไปยัง Port ปลายทาง

พิมพ์ help เพื่อดูรายการคำสั่งทั้งหมดที่รองรับ

Troubleshooting

หน้า Troubleshooting ใช้สำหรับตรวจสอบว่า Module ใดบนอุปกรณ์ปฏิเสธ Packet และเหตุผลของการปฏิเสธ ช่วยให้ระบุปัญหา Configuration Error ได้อย่างรวดเร็ว หรือทดสอบว่า Rule ที่ตั้งไว้มีผลบังคับใช้หรือไม่

การตั้งค่า Filter สำหรับ Troubleshooting

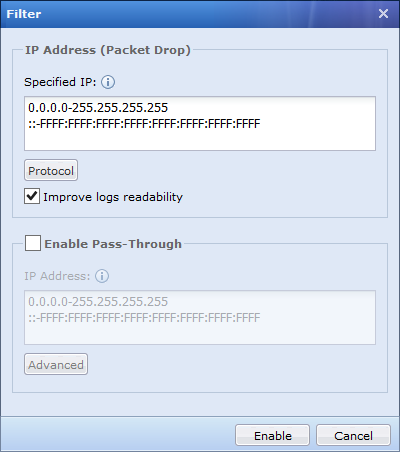

คลิก Settings จะแสดงหน้า Filter สำหรับกำหนดเงื่อนไขการตรวจสอบ:

IP Address (Packet Drop):

• Specified IP - ระบุ IP Address ที่ต้องการตรวจสอบ Rejection List (ค่าเริ่มต้นครอบคลุมทุก Network Segment ทั้ง IPv4 และ IPv6)

Protocol:

• คลิก Protocol เพื่อกำหนด Protocol Type และ Port Range สำหรับกรอง Interception Logs
• Protocol Type - เลือกได้ All, TCP, UDP, ICMP หรือ Others
• Protocol No. - ระบุหมายเลข Protocol (0-255)
• Port - เลือก All หรือ Specified พร้อมระบุ Port Number

Improve Logs Readability:

• เลือกเพื่อแสดง Interception Logs ในภาษาจีน (หากไม่เลือกจะแสดงเป็นภาษาอังกฤษ)

Enable Pass-Through:

• เปิดใช้งานเพื่อให้ IP Address หรือ IP Segment ที่กำหนดสามารถผ่าน Internet Access Policy ได้โดยไม่ถูกปฏิเสธ (Packet ที่ควรถูก Reject จะถูกอนุญาตให้ผ่าน)

Advanced:

• BM module does not allow data pass-through - หากเลือก ข้อมูลจะไม่ผ่าน BM Module ทำให้ Bandwidth Management Policy ยังคงมีผล ป้องกันไม่ให้ Traffic ทั้งหมดผ่านโดยไม่ถูกควบคุม
• หากไม่เลือก Bandwidth Management Policy จะไม่มีผลบังคับใช้
• ค่าเริ่มต้น Pass-through Transmission ปิดอยู่สำหรับ Bandwidth Management Module

การใช้งาน Troubleshooting

1. คลิก Settings เพื่อกำหนด Filter
2. คลิก Enable เพื่อเปิดใช้งาน Interception Logging และ Pass-through Transmission
3. Status จะแสดงสถานะ เช่น "Enable pass-through, logging is enabled"

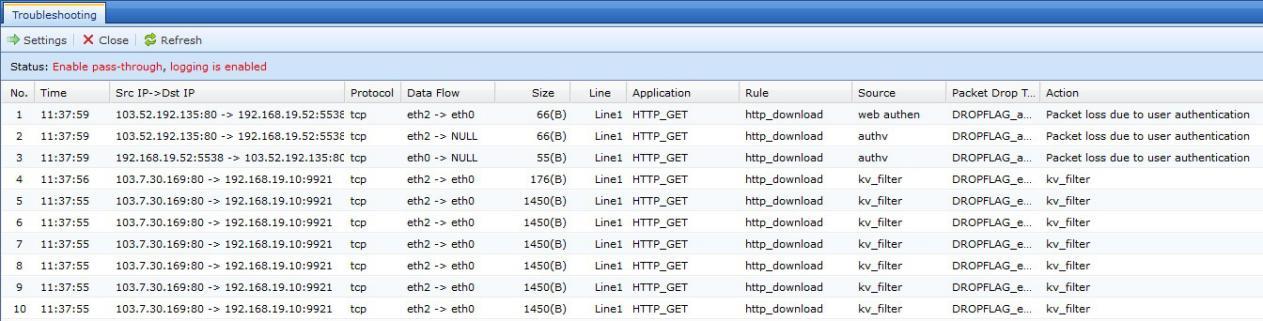

4. คลิก Refresh เพื่อดู Interception Logs พร้อมข้อมูลดังนี้:
   • Time - เวลาที่ Packet ถูก Intercept
   • Src IP -> Dst IP - IP ต้นทางและปลายทาง
   • Protocol - Protocol ที่ใช้ เช่น TCP
   • Data Flow - ทิศทางของ Packet เช่น eth2 -> eth0
   • Size - ขนาด Packet
   • Line - Line ที่ใช้
   • Application - แอปพลิเคชันที่ถูก Identify เช่น HTTP_GET
   • Rule - Rule ที่ใช้ เช่น http_download
   • Source - Module ที่ปฏิเสธ เช่น sv_filter, auth
   • Packet Drop T. - ประเภทของการ Drop เช่น DROP/LAG_a
   • Action - เหตุผลการปฏิเสธ เช่น Packet loss due to user authentication, sv_filter
5. คลิก Close เพื่อปิด Interception Logging และ Pass-through Transmission

ข้อควรระวัง

• ฟังก์ชัน Pass-Through ควรใช้เฉพาะในการ Troubleshoot เท่านั้น อย่าเปิดทิ้งไว้เป็นเวลานาน เพราะจะทำให้ Internet Access Policy ไม่มีผลสำหรับ IP ที่กำหนด
• หาก BM module does not allow data pass-through ถูกปิด Bandwidth Management จะไม่ทำงาน ซึ่งอาจทำให้ Traffic ไหลผ่านโดยไม่ถูกควบคุม
• Troubleshooting Tool ช่วยให้ระบุได้อย่างชัดเจนว่า Module ใดและ Rule ใดที่ปฏิเสธ Packet ทำให้แก้ไข Configuration ได้ตรงจุด
