การ Initial NGAF ครั้งแรก

เริ่มตั้งแต่แกะกล่อง ติดตั้งเข้าตู้ Rack จนเข้าหน้า Web Console และ Activate License ให้อุปกรณ์พร้อมใช้งานก่อนเริ่มออกแบบการ Deploy

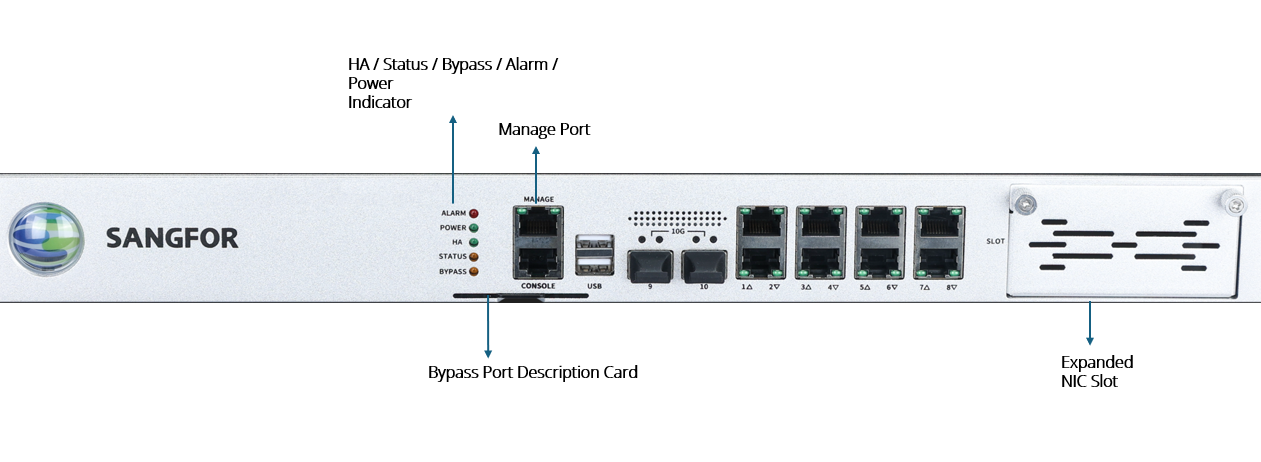

1.1 รู้จักตัวเครื่องและพอร์ต

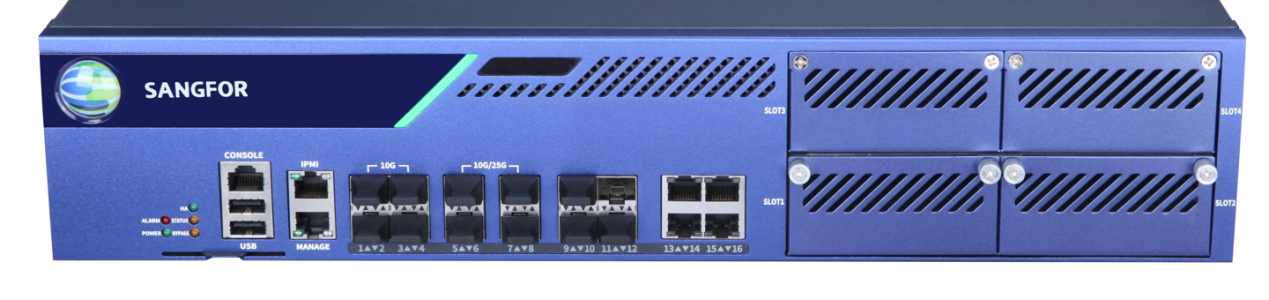

อุปกรณ์ Athena NGFW / Network Secure มีทั้งแบบ 1U และ 2U ด้านหน้าประกอบด้วยไฟแสดงสถานะ (Power, ALARM, STATUS, HA, BYPASS), พอร์ต Console, พอร์ต Manage (eth0) สำหรับ Out-of-Band Management และพอร์ตข้อมูล รวมถึงช่อง Expansion NIC Slot สำหรับการ์ดเสริม

ไฟแสดงสถานะ (Indicator) ที่ควรรู้

• POWER / Logo: ติดเมื่อจ่ายไฟและทำงานปกติ
• ALARM: ช่วง Boot จะติดสีแดงประมาณ 1–2 นาที แล้วดับเมื่อเข้าสู่สถานะปกติ หากกะพริบเป็นครั้งคราวระหว่างทำงานถือเป็นปกติ (ระบบกำลังเขียน Log) แต่ถ้ายังติดค้างหลัง Reboot ให้ติดต่อ Sangfor Support เพื่อตรวจสอบฮาร์ดแวร์
• BYPASS: ติดเมื่ออุปกรณ์เข้าสู่สถานะ Hardware Bypass
• HA: แสดงสถานะการทำงานแบบ High Availability

หมายเหตุ: รายละเอียดการวินิจฉัยไฟแสดงสถานะแต่ละกรณีอยู่ในหมวด Hardware Troubleshooting ของคู่มือ Quick Start หากพบไฟผิดปกติที่ไม่ได้อธิบายไว้ ให้ติดต่อ Sangfor Support

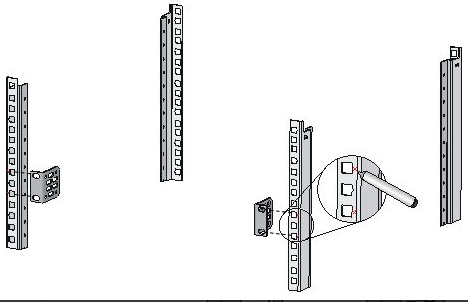

1.2 การติดตั้งเข้าตู้ Rack

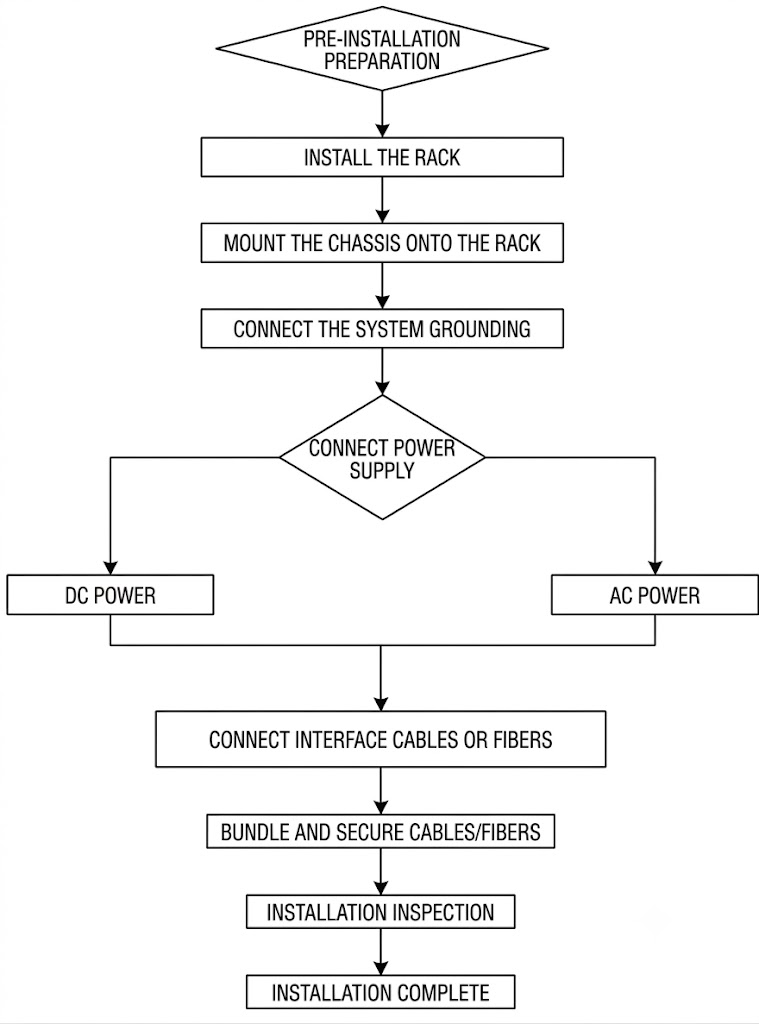

ขั้นตอนการติดตั้งโดยรวมตามผังด้านล่าง: เตรียมพื้นที่ → ติดตั้งราง Rack → ยึดตัวเครื่องเข้าราง → ต่อสายกราวด์ของระบบ → ต่อแหล่งจ่ายไฟ (DC หรือ AC) → ต่อสาย Interface/Fiber → จัดเก็บสายให้เรียบร้อย → ตรวจสอบหลังติดตั้ง

ข้อกำหนดด้านสภาพแวดล้อมก่อนติดตั้ง:

• ต่อ กราวด์ป้องกัน (PE) ด้วยสายสีเหลือง-เขียวให้เรียบร้อย อุปกรณ์ที่ใช้ไฟ AC ต้องต่อกราวด์ที่เชื่อถือได้
• ปิดไฟและถอดสายไฟทุกเส้นก่อนติดตั้ง/ถอดอุปกรณ์ออกจาก Rack
• ตรวจให้แหล่งจ่ายไฟภายนอกตรงกับ PDU ของตู้ และมีระบบไฟสำรอง (Dual-circuit) ตามมาตรฐาน Data Center
• สวมสายรัดข้อมือกัน ESD เมื่อต้องสัมผัสการ์ด/อุปกรณ์ภายใน
• รักษาอุณหภูมิ ความชื้น และการระบายอากาศตามที่คู่มือกำหนด

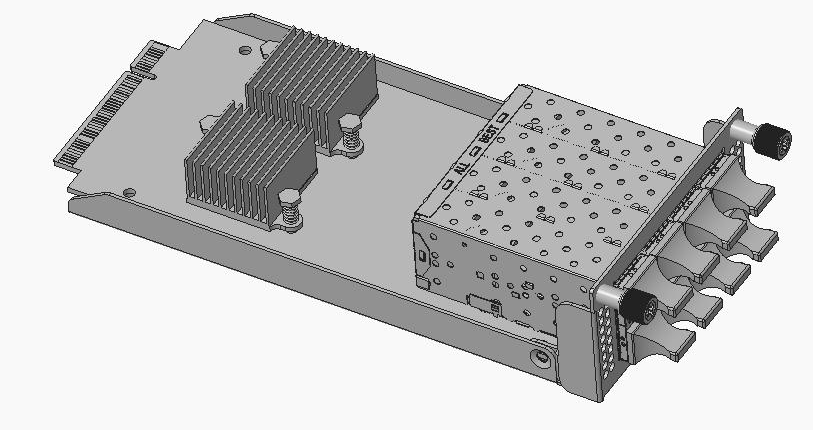

การติดตั้งการ์ด NIC เสริม

หากต้องเพิ่มพอร์ต ให้ปิดเครื่องและถอดสายไฟก่อน จากนั้นติดตั้งการ์ด NIC ลงในช่อง Expansion Slot ตามรุ่นที่รองรับ

1.3 เข้า Web Console ครั้งแรก

อุปกรณ์ใช้พอร์ต eth0 เป็น Out-of-Band Management (OOBM) โดยมี IP เริ่มต้นจากโรงงานคือ 10.251.251.251/24

1. ตั้ง IP ของเครื่องคอมพิวเตอร์ให้อยู่ในวง 10.251.251.X เช่น 10.251.251.100/24 (ไม่ต้องกำหนด Gateway)
2. เสียบสาย LAN เข้าพอร์ต Manage (eth0) ของอุปกรณ์

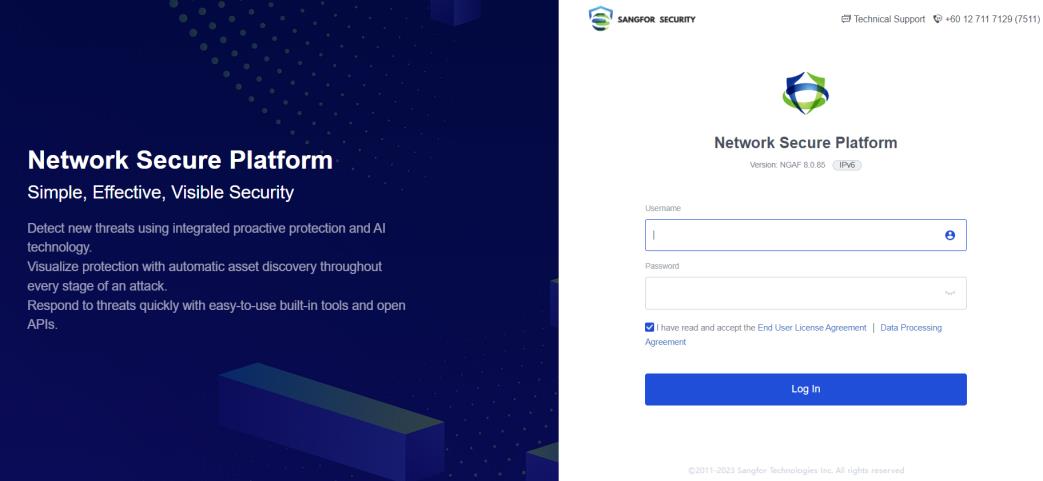

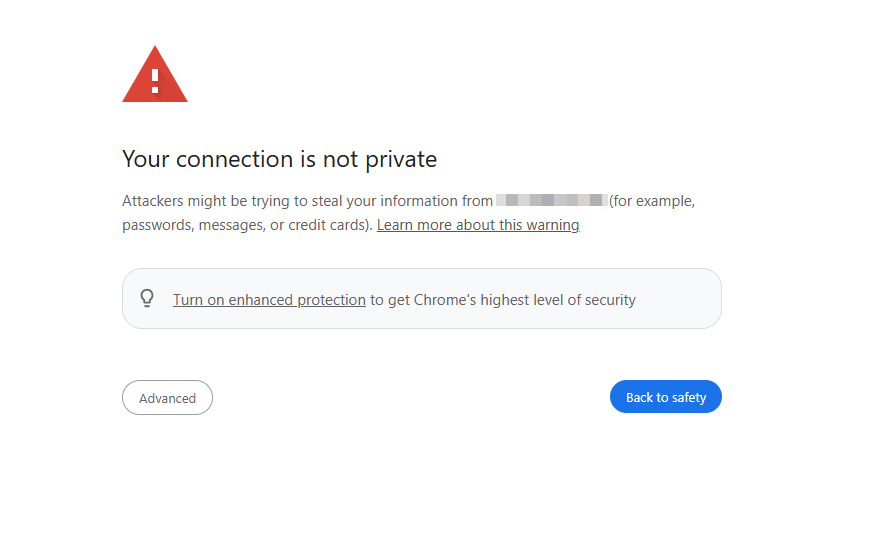

3. เปิดเบราว์เซอร์ไปที่ https://10.251.251.251 — เนื่องจากใช้ Self-signed Certificate เบราว์เซอร์จะเตือน “Your connection is not private” ให้กด Advanced → Proceed เพื่อเข้าต่อ

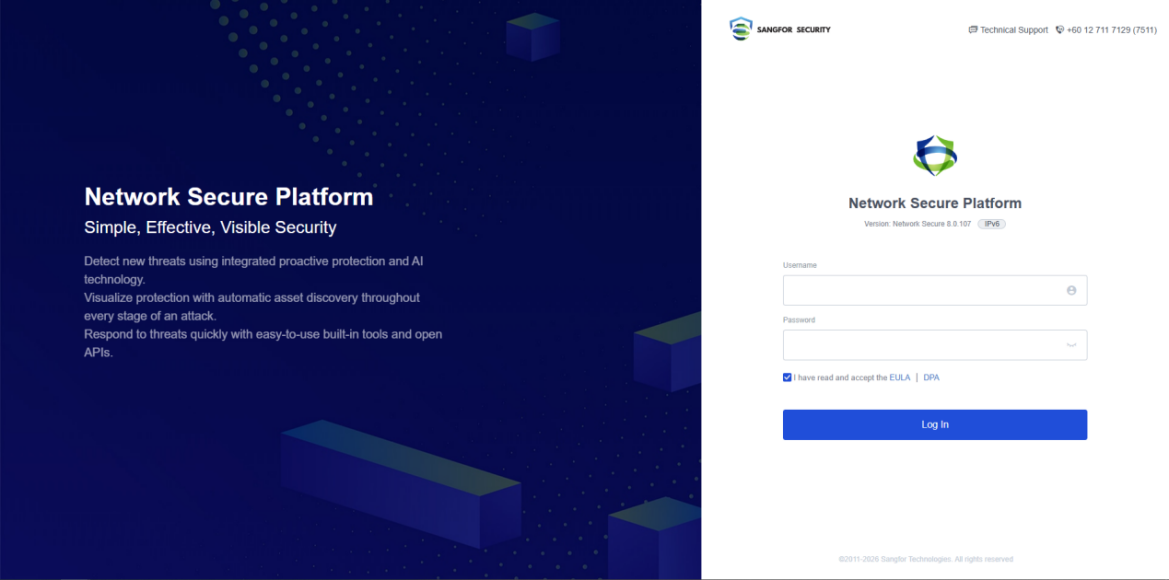

4. ล็อกอินด้วยบัญชีผู้ดูแลเริ่มต้น admin / admin (แนะนำให้เปลี่ยนรหัสผ่านทันทีหลังเข้าใช้งานครั้งแรก)

1.4 เข้าใช้งานผ่าน CLI / SSH

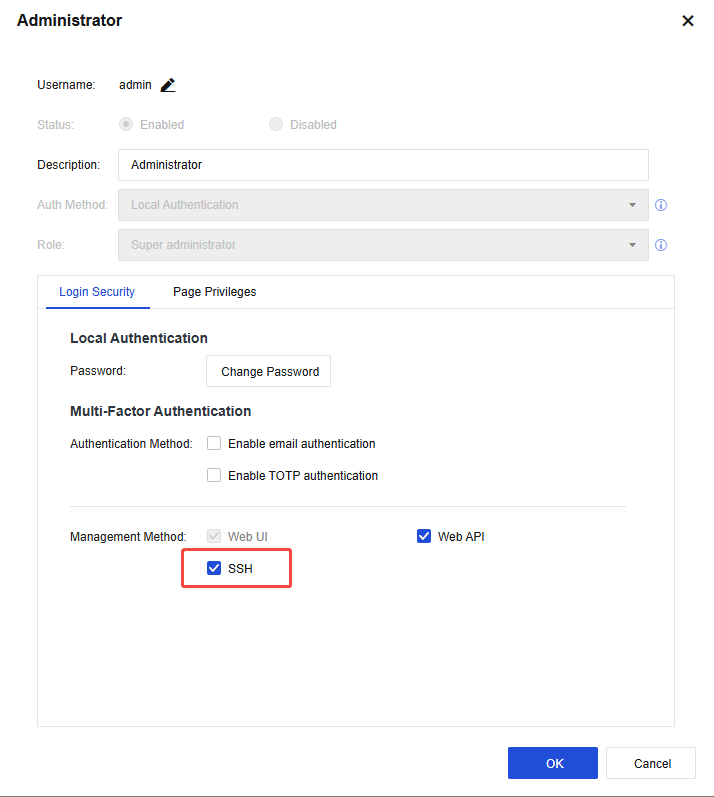

อุปกรณ์รองรับการเข้าผ่าน SSH สำหรับงานจัดการแบบ Command-line โดยใช้ IP ของ OOBM (eth0) เช่นเดียวกัน ต้องเปิดสิทธิ์ SSH ให้กับบัญชีผู้ดูแลก่อนที่ System > Administrator → เลือกบัญชี → แท็บ Login Security > Management Method แล้วติ๊ก SSH

1.5 สมัคร Platform-X และ Activate License

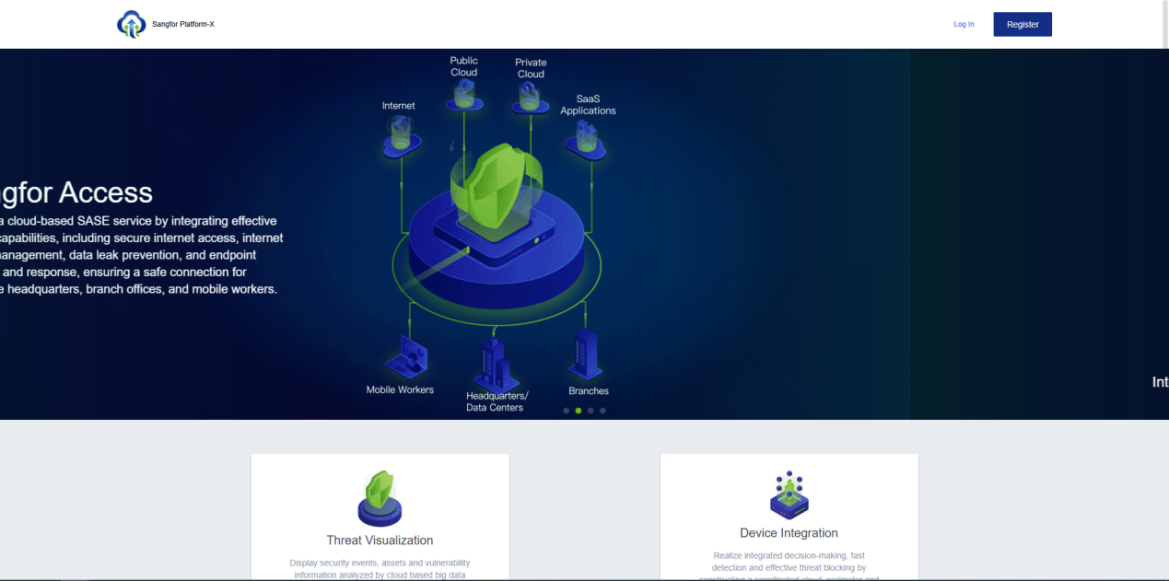

Platform-X (เข้าที่ x.sangfor.com) เป็นแพลตฟอร์มบริหารจัดการของ Sangfor ซึ่งใช้บัญชีเดียวกับ License Center สำหรับ Activate และจัดการ License ของอุปกรณ์

1. สมัครบัญชีองค์กรที่ x.sangfor.com (กด Register) หากลืมบัญชีใช้ Retrieve Account/Password

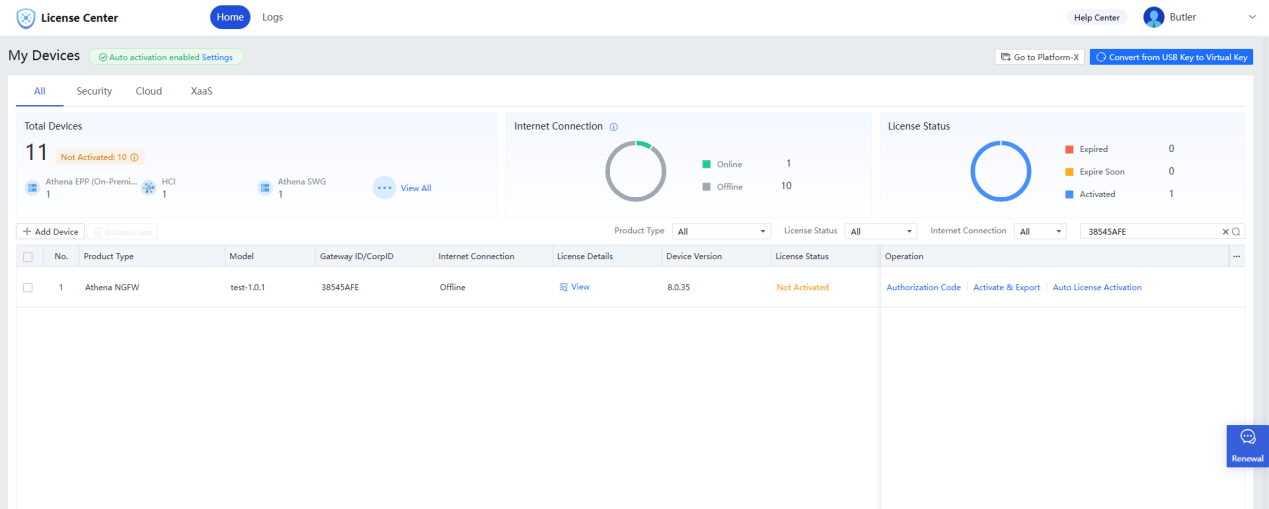

2. เข้า License Center แล้ว Add Device โดยระบุ Gateway ID ของอุปกรณ์ หรือใช้ Order Number ร่วมกับชื่อองค์กร
3. อัปโหลด Device Information เพื่อ Activate & Export ไฟล์ License แล้วนำไฟล์ มาติดตั้งบนอุปกรณ์ที่ System > General Settings > Licensing
4. กรณีต่ออายุ ใช้ฟังก์ชัน License Update เพื่อ Export ไฟล์ License ใหม่

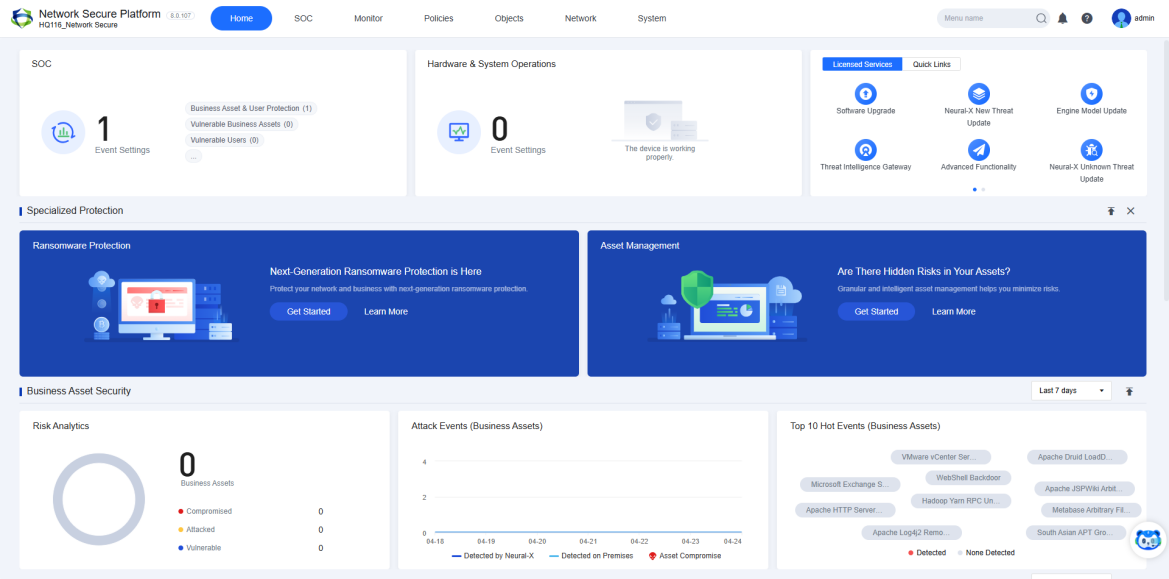

เมื่อ License พร้อมแล้ว หน้า Home Dashboard จะแสดงสถานะอุปกรณ์ บริการที่มี License และทางลัดต่าง ๆ

↑ กลับขึ้นสารบัญ

โหมดการ Deploy คือการตัดสินใจด้านดีไซน์ที่สำคัญที่สุด เพราะกำหนดว่า NGAF จะวางตัวในเครือข่ายอย่างไร กระทบ Topology แค่ไหน และบล็อกทราฟฟิกได้หรือไม่ Athena NGFW รองรับ 5 โหมด

ตารางเปรียบเทียบเพื่อเลือกโหมด (Decision Matrix)

คำถาม 3 ข้อช่วยตัดสินใจ

1. ต้องการให้ NGAF เป็น Gateway / ทำ NAT / Routing เองหรือไม่? → ถ้าใช่ เลือก Route Mode
2. ห้ามเปลี่ยน Topology / IP เดิมของเครือข่ายใช่ไหม? → เลือก Transparent หรือ Virtual Wire
3. ต้องการแค่ตรวจจับ/วิเคราะห์ ไม่ต้องบล็อก inline? → เลือก Bypass (บล็อกได้เฉพาะ TCP ด้วย TCP RST)

หากบนอุปกรณ์ตัวเดียวมีหลายความต้องการ (เช่น Server ที่มี Public IP + ผู้ใช้ภายใน) ให้ใช้ Hybrid Mode ที่ผสม Route และ Transparent บนต่าง interface

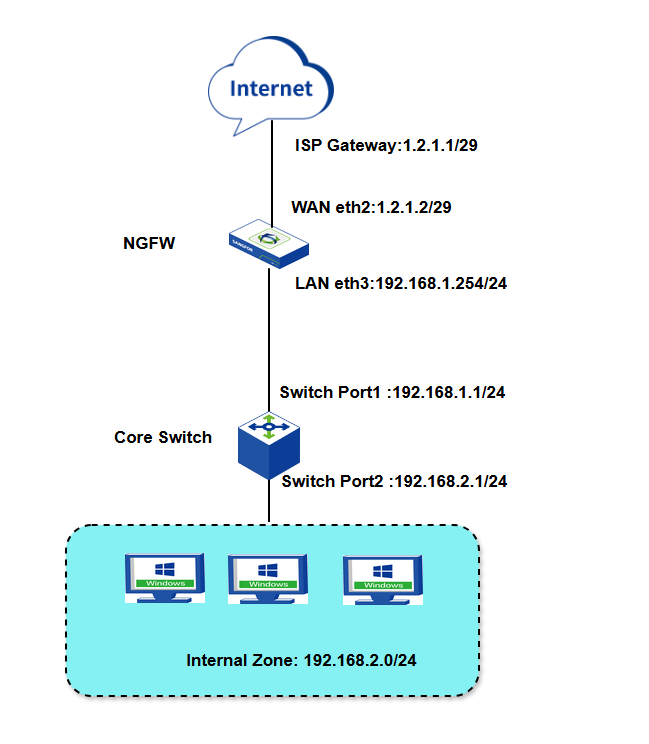

โหมดที่ 1 — Route Mode (Layer 3 Gateway)

NGAF ทำหน้าที่เป็น Gateway ของวง LAN รองรับ NAT, Routing และ Policy แบบ inline เหมาะกับ Internet Egress และการกั้น boundary ในตัวอย่างนี้ WAN (eth2) = 1.2.1.2/29, LAN (eth3) = 192.168.1.254/24 และวง Internal = 192.168.2.0/24

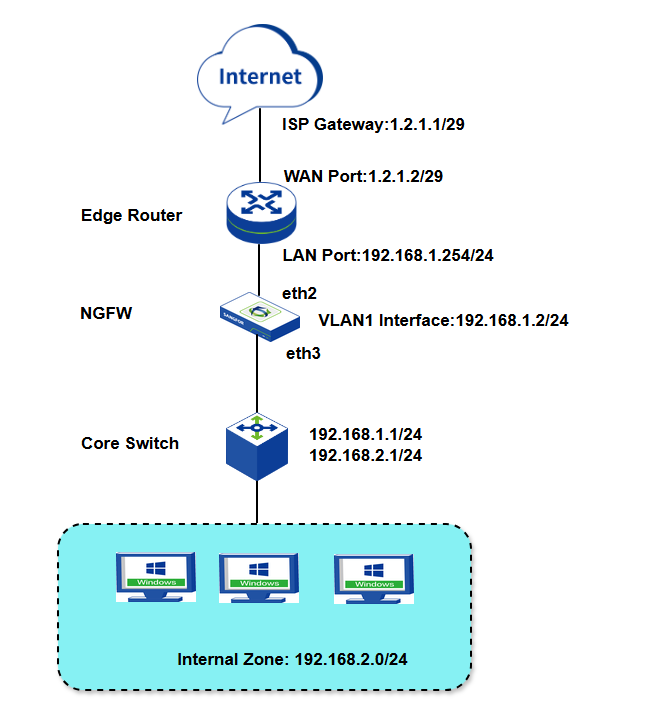

โหมดที่ 2 — Transparent Mode (Bridge / Layer 2)

NGAF เชื่อมต่อแบบ Bridge ทำงานเสมือน “มองไม่เห็น” ในเครือข่าย ไม่ต้องเปลี่ยน Gateway ของ Client แบ่ง interface เป็น Access (VLAN เดียว) และ Trunk (802.1Q หลาย VLAN) ใช้ VLAN Interface เป็น Management

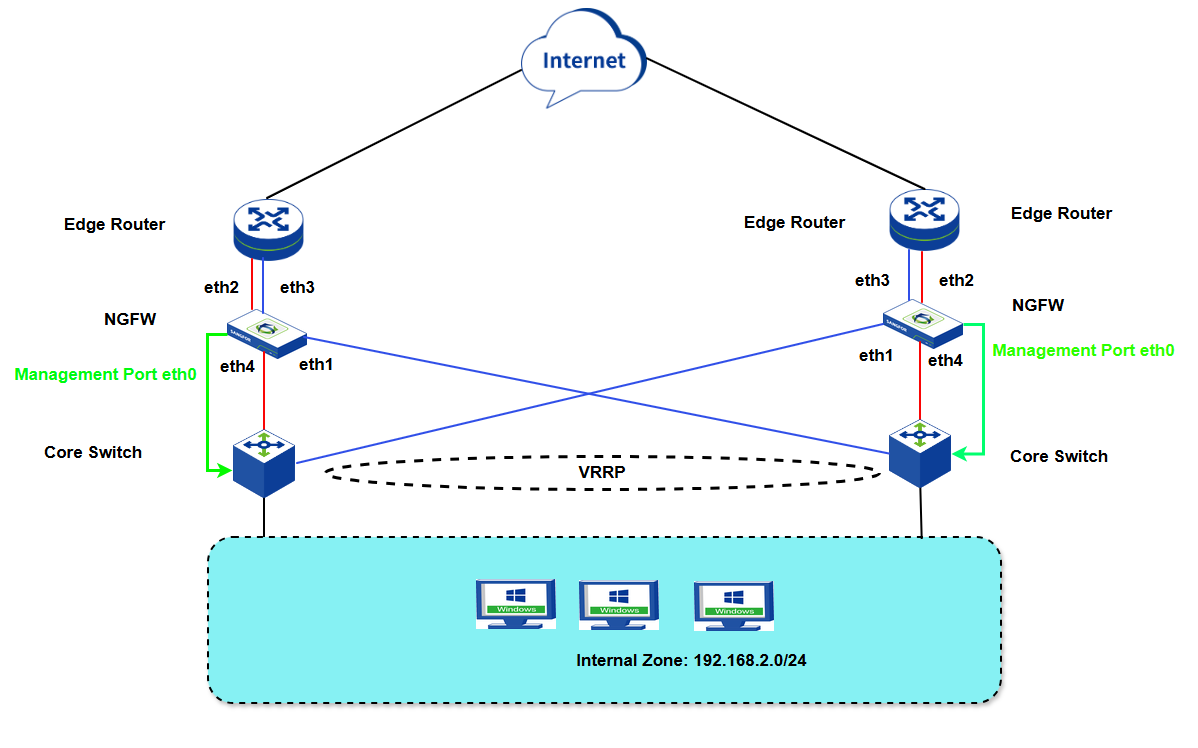

โหมดที่ 3 — Virtual Wire Mode

เป็น Transparent แบบง่ายที่จับคู่ interface สองขาเป็นเส้นลวดเสมือน (เช่น eth2↔eth4, eth1↔eth3) เหมาะกับลิงก์ inline ที่ต้องการ latency ต่ำและทำ redundancy 2 ทาง โดยใช้ Link State Propagation ให้คู่ขารับรู้สถานะลิงก์ของกันและกัน

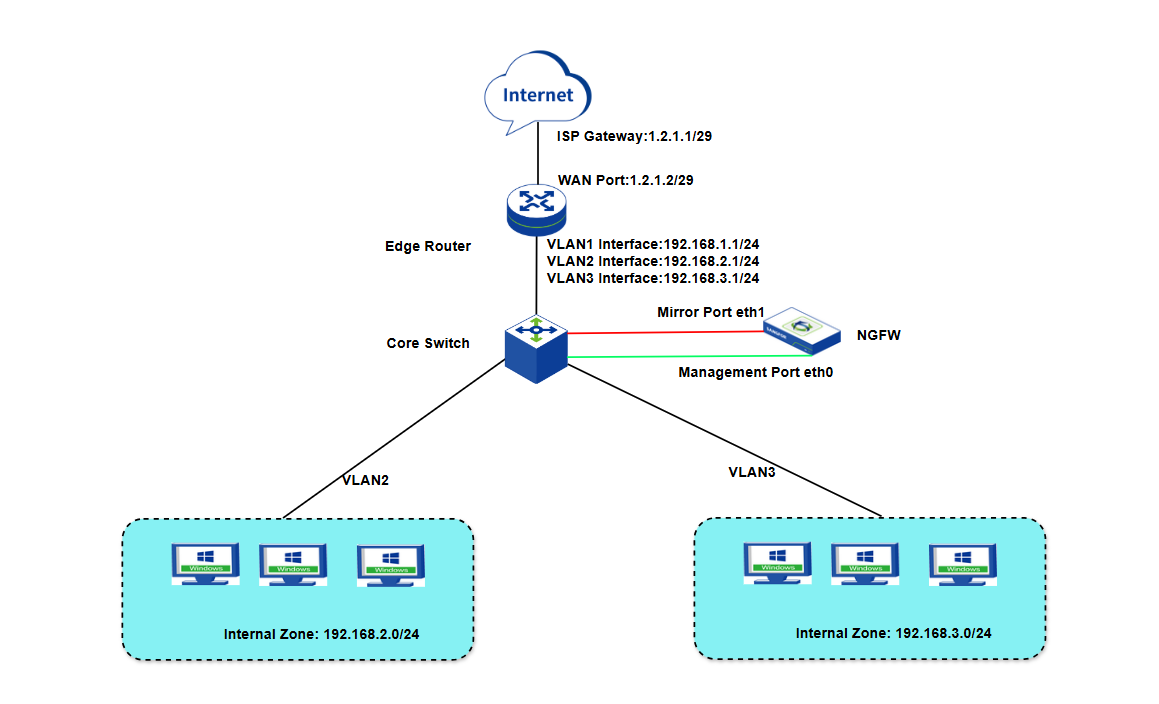

โหมดที่ 4 — Bypass Mode (Mirror / Out-of-band)

รับทราฟฟิกผ่าน Port Mirror/SPAN ของสวิตช์ ไม่อยู่ในเส้นทาง forwarding จึงไม่กระทบ Topology วิเคราะห์/ตรวจจับภัยได้ แต่บล็อกได้เฉพาะ TCP ด้วยการส่ง TCP Reset เท่านั้น (บล็อก UDP ไม่ได้) รองรับฟีเจอร์ APT (Botnet), PVS, WAF เป็นต้น

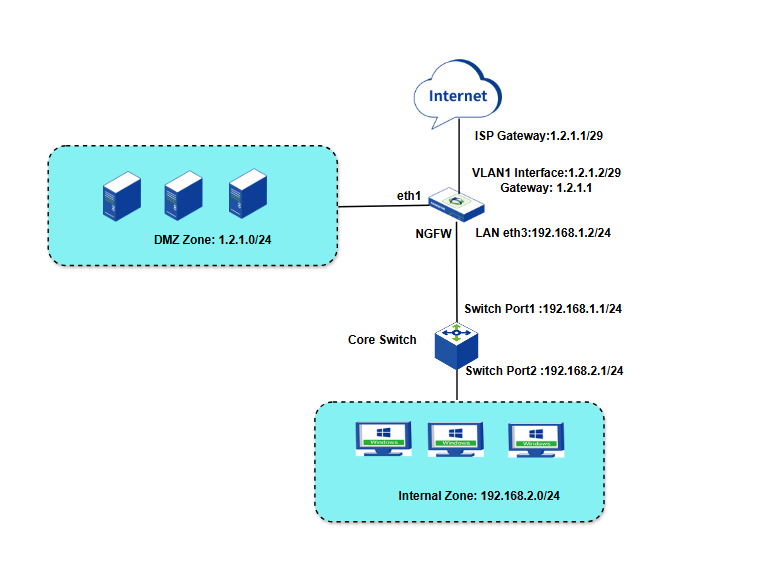

โหมดที่ 5 — Hybrid Mode (ผสม)

ผสมหลายโหมดบนอุปกรณ์ตัวเดียว เช่น ขา WAN เป็น Route, โซน Server (DMZ) ที่มี Public IP และวง User ภายใน เหมาะกับเครือข่ายที่มีหลายรูปแบบความต้องการพร้อมกัน — ต้องวางแผน Zone ให้รัดกุม

หมายเหตุ: เรื่อง HA: โหมด Active/Active รองรับเฉพาะ Transparent เท่านั้น ส่วน Active/Standby รองรับได้ทุกโหมด (ดู Phase 6)

↑ กลับขึ้นสารบัญ

หลังเลือกโหมดแล้ว ขั้นถัดไปคือกำหนด Interface, Zone และ Network Object ให้ตรงกับดีไซน์

3.1 ตั้งค่า Physical Interfaces

ไปที่ Network > Interfaces > Physical Interfaces เลือก interface ที่ต้องการ แล้วกำหนด:

• Type: Layer 3 (Route), Access/Trunk (Transparent), Virtual Wire หรือ Mirror (Bypass) ตามโหมด
• Zone: เช่น WAN/Untrust, LAN/Trust, DMZ
• IP Address: สำหรับขา Layer 3 และกำหนด WAN Attribute ให้ขาที่ออกอินเทอร์เน็ต

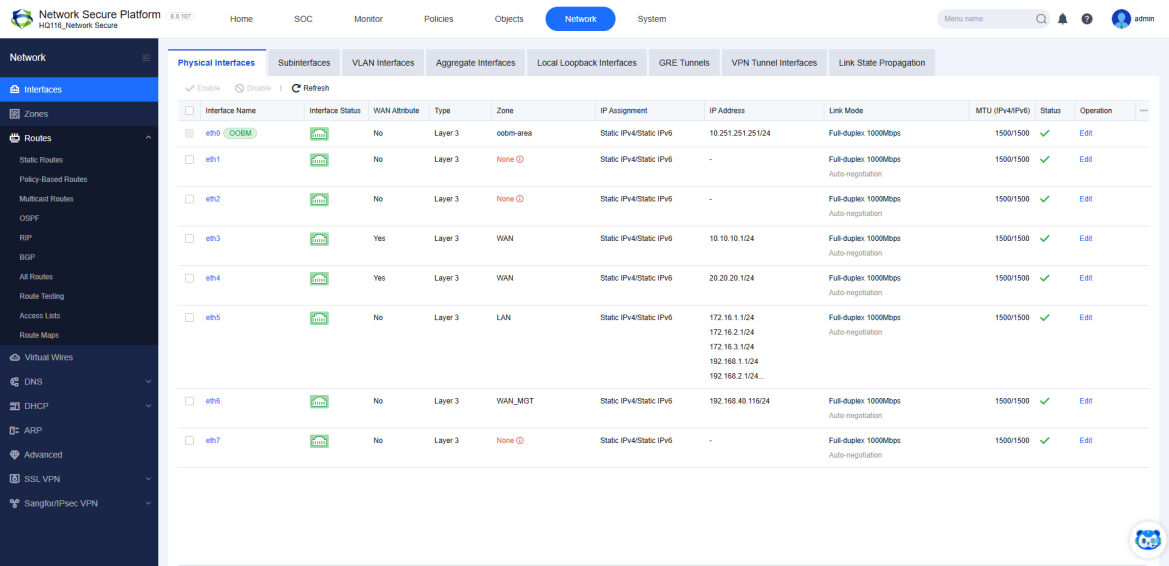

ตัวอย่างหน้าจอด้านล่างแสดง eth0 เป็น OOBM (10.251.251.251/24), ขา WAN และขา LAN พร้อม Zone

3.2 กำหนด Zones

ที่ Network > Zones สร้างโซนตามดีไซน์ (เช่น Trust สำหรับ LAN, Untrust สำหรับ WAN, DMZ สำหรับ Server) Zone จะถูกนำไปใช้อ้างอิงใน Security Policy ภายหลัง

3.3 Management Interface (สำหรับ Transparent/Virtual Wire)

ในโหมด Layer 2 ขาข้อมูลไม่มี IP จึงต้องสร้าง Management Interface แยก ที่ Network > Interfaces > VLAN Interfaces เพื่อใช้บริหารจัดการและเป็นเส้นทางออกของตัวอุปกรณ์เอง

3.4 Network Objects

สร้างวัตถุอ้างอิง (IP/Subnet/Range/MAC) ที่ Objects > Network Objects เพื่อนำไปใช้ซ้ำใน Policy และ NAT ช่วยให้จัดการง่ายและแก้ไขจุดเดียว

↑ กลับขึ้นสารบัญ

กำหนดเส้นทางออกอินเทอร์เน็ตและการแปลงที่อยู่ให้ผู้ใช้ภายในใช้งานได้

4.1 Static / Default Route

ไปที่ Network > Routes > Static Routes เพิ่ม Default Route โดยตั้ง Dst IP/Netmask = 0.0.0.0/0 และ Next-Hop IP ชี้ไปยัง Gateway ของผู้ให้บริการ (เช่น 1.2.1.1) เพิ่ม Static Route อื่น ๆ สำหรับวงภายในตามต้องการ

ลำดับการเลือกเส้นทางของ NGAF: เมื่อมีทั้ง Static Route, Policy-Based Route และ SSL VPN/PBR ทำงานพร้อมกัน ลำดับความสำคัญมีผลต่อการ forward — ดูบทความ “ลำดับการทำงานของ NGAF Routing” และ “Route Priority” หากเจอปัญหาทราฟฟิกไปผิดทาง

4.2 Source NAT (SNAT) — ให้ผู้ใช้ภายในออกอินเทอร์เน็ต

ไปที่ Policies > NAT > IPv4 NAT กด Add สร้าง Source NAT แปลงวง LAN (เช่น 192.168.2.0/24) ออกทางขา WAN เพื่อให้ผู้ใช้ภายในออกอินเทอร์เน็ตได้

4.3 Destination NAT (DNAT) — เผยแพร่ Server ออกภายนอก

หากมี Server ที่ต้องให้เข้าถึงจากภายนอก สร้าง Destination NAT แมป Public IP/Port ไปยัง Private IP ของ Server (มักใช้คู่กับ Hybrid Mode)

↑ กลับขึ้นสารบัญ

สร้าง Policy ควบคุมการเข้าถึงและเปิดการป้องกันเชิงลึก หลังจาก Network/Route/NAT พร้อมแล้ว

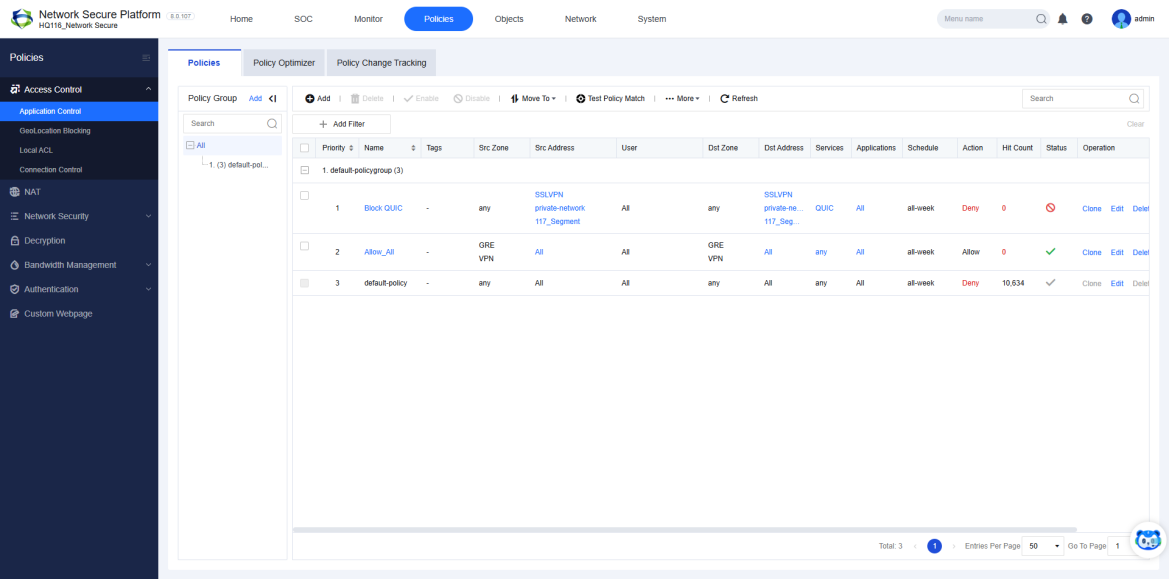

5.1 Application Control Policy แรก

ไปที่ Policies > Access Control > Application Control กด Add แล้วกำหนด:

• Src Zone / Dst Zone: เช่น จาก LAN (Trust) ไป WAN (Untrust)
• Src / Dst Address: เลือก Network Object หรือ any
• Service / Application: บริการหรือแอปที่อนุญาต/ปฏิเสธ
• Action: Allow หรือ Deny และ เปิด Log เพื่อตรวจสอบภายหลัง

หมายเหตุ: จัดลำดับ Policy จากเฉพาะเจาะจงไปกว้าง และมี default-policy ปิดท้าย — ดู Best Practice ด้านล่าง

5.2 Security Protection Policies

เปิดการตรวจสอบเชิงลึก เช่น User Protection และ Business/Service Protection (IPS, Anti-virus, WAF, APT ฯลฯ) ตาม License ที่มี เพื่อป้องกันภัยคุกคามทั้งฝั่งผู้ใช้และเซิร์ฟเวอร์

5.3 Service Objects

กำหนด Service/Port ที่ใช้บ่อยเป็น Object ที่ Objects > Services เพื่อนำไปใช้ซ้ำใน Policy

↑ กลับขึ้นสารบัญ

หากต้องการความพร้อมใช้งานสูง สามารถจับคู่ NGAF สองเครื่องแบบ HA ได้ Athena NGFW มี 2 รูปแบบหลัก: Active/Standby และ Active/Active

6.1 Control Link และ Data Link

• Control Link (จำเป็น): ใช้ sync สถานะระหว่างสองเครื่อง — ชื่อและตำแหน่งพอร์ตต้องตรงกันทั้งคู่
• Data Link: sync Session/Config และเป็น backup ของ Control Link
• แนะนำต่อสายตรงระหว่างสองเครื่อง, เปิด Jumbo Frame บนพอร์ต HA และอุปกรณ์ระหว่างทาง และเมื่อพอร์ตเพียงพอควรทำ HA Link คู่ (dual heartbeat + dual data)

6.2 Priority และ Preemption

กำหนด Priority เพื่อระบุเครื่องที่ควรเป็น Active หากค่าเท่ากัน ระบบเลือกจาก IP ของพอร์ต HA (last octet มากกว่า = priority สูงกว่า) โดยค่าเริ่มต้น Preemption ปิดอยู่ — เมื่อปิด เครื่องสำรองที่ขึ้นมาเป็น Active จะทำงานต่อแม้เครื่องเดิมกลับมา

6.3 Physical IP vs Virtual IP

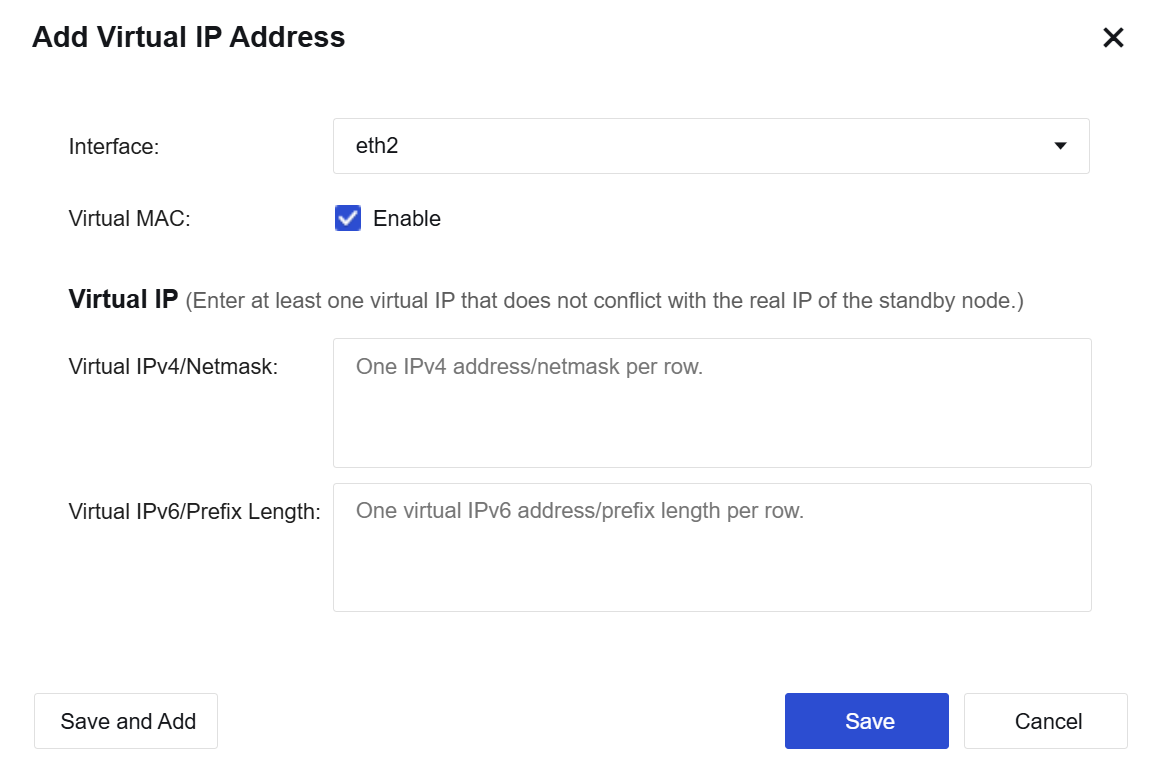

Physical IP คือ IP จริงบน interface (ใช้ในโหมด Mirror), ส่วน Virtual IP ตั้งแยกในหน้า HA และใช้เป็น IP บริการในโหมด Active/Standby Backup สร้างที่ System > High Availability → Add Virtual IP

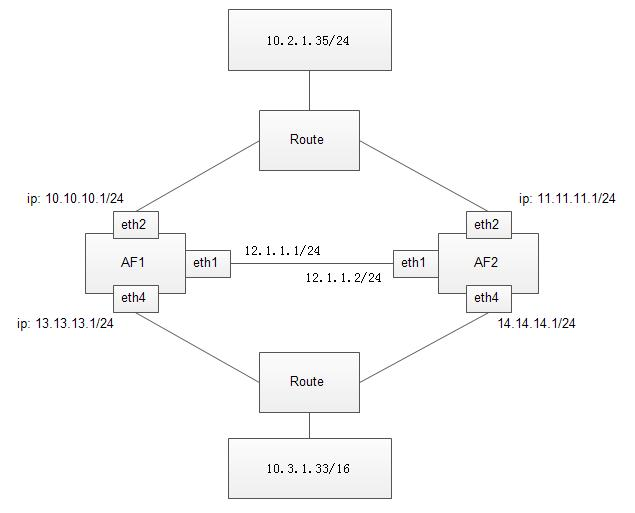

6.4 รูปแบบ HA และตัวอย่าง Topology

1) Active/Standby Backup — เครื่อง Active รับทราฟฟิกด้วย Virtual IP เครื่อง Standby ไม่ประมวลผล เหมาะกับ Route Mode (รองรับ OSPF ด้วย Physical IP)

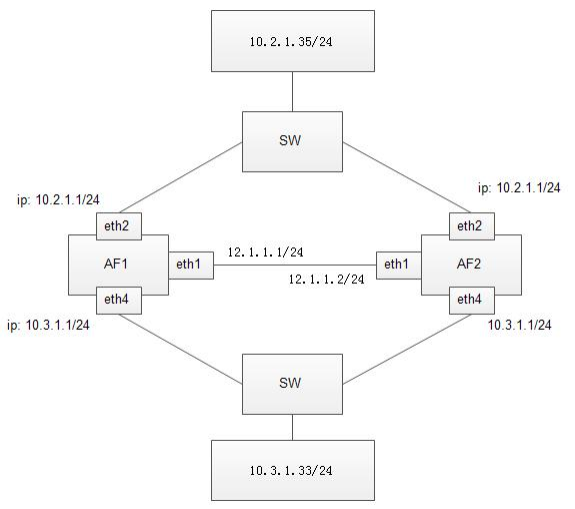

2) Active/Standby Mirror — ทั้งสองเครื่องใช้ Physical IP เดียวกัน เครื่อง Standby เงียบ เหมาะกับ Transparent Mode (ไม่ต้องอัปเดต ARP ตอน Failover)

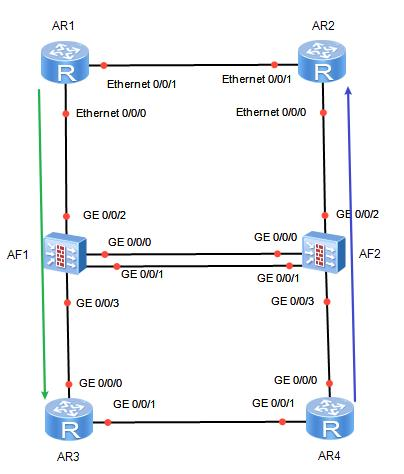

3) Active/Active Transparent — ทั้งสองเครื่อง forward พร้อมกันแบบ load-balanced (เฉพาะ Transparent) มักใช้ร่วมกับ Link Aggregation และ HA Traffic สำหรับทราฟฟิก asymmetric

6.5 Failure Monitoring

หลังตั้ง HA พื้นฐาน ไปที่ System > High Availability > HA Policy Settings ในส่วน Monitored Object Management เพิ่มขาบริการ (Interface/Link Monitoring) ให้ระบบ Failover เมื่อขาที่เฝ้าดูมีปัญหา

หมายเหตุ: Active/Active รองรับเฉพาะ Transparent ไม่รองรับ Active/Active Route Mode หากเป็น Route Mode ให้ใช้ Active/Standby

↑ กลับขึ้นสารบัญ

ก่อนส่งมอบ ควรอัปเดตระบบให้เป็นปัจจุบัน ตรวจสอบการเชื่อมต่อ และสำรองค่า Config

7.1 อัปเดต Firmware (ถ้าจำเป็น)

1. ตรวจ Version ที่มุมซ้ายบนของ Console ว่าเป็นเวอร์ชันล่าสุดหรือไม่
2. ที่ Interface ที่ใช้เชื่อมต่อ ให้เปิด Temporarily use this interface for system upgrade
3. ใช้เครื่องมือ Sangfor Updater กรอก IP และรหัสผ่านของ NGAF
4. Upgrade ด้วยไฟล์ Precheck ก่อน 1 ครั้ง (กด F10 เพื่อดู Log) เมื่อ Precheck ผ่านจึง Upgrade ด้วย Firmware จริง — อุปกรณ์จะ Reboot 1 ครั้ง

7.2 อัปเดต Security Database และ Service Packs

1. ไปที่ System > Security Capability Update กดที่ Intelligence Source เพื่อตรวจว่าเข้าถึง Update Server ได้
2. เลือกทุกรายการ (ยกเว้น Unknown Threat Intelligence) แล้วกด Update Now
3. ตรวจ System > Maintenance > Service Packs แล้วติดตั้ง (แนะนำทำช่วง Off-Peak)

7.3 ตรวจสอบการตั้งค่าและการเชื่อมต่อ (Checklist)

• Interface ที่ใช้งานสถานะ Up และ Link ปกติ
• Ping จาก NGAF ไป Gateway/อินเทอร์เน็ตได้
• ผู้ใช้ภายในออกอินเทอร์เน็ตได้ และ Policy มี Hit Count เพิ่มขึ้น
• License ใช้งานได้ และเวลา/NTP ถูกต้อง (System > General Settings > System Time)

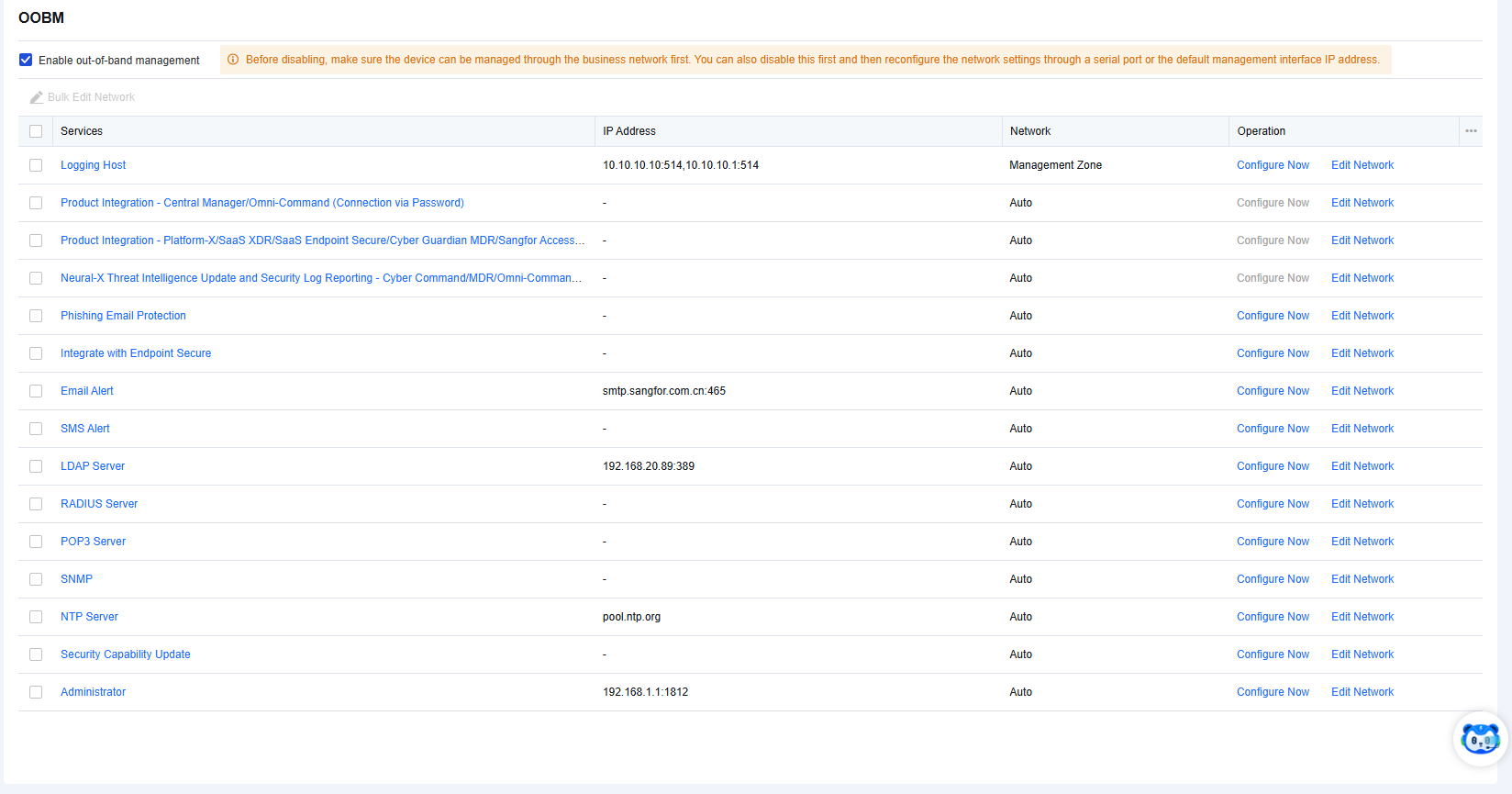

• OOBM และบริการที่จำเป็น (Log Host, NTP, SMTP ฯลฯ) ตั้งค่าครบ

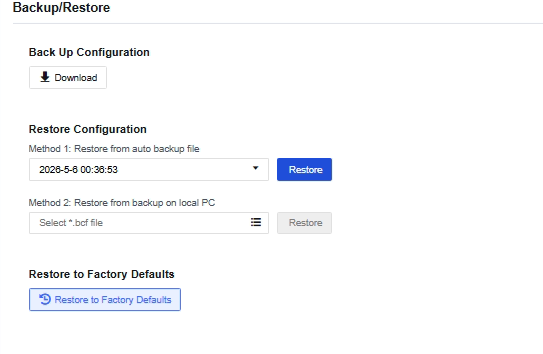

7.4 สำรองและกู้คืน Config

ไปที่ System > Maintenance > Backup/Restore กด Download เพื่อสำรองไฟล์ Config (.bcf) ระบบมี Auto Backup รายวันให้เลือกกู้คืนได้ และมีตัวเลือก Restore to Factory Defaults (อุปกรณ์จะ Reboot หลังกู้คืน และเวอร์ชันต้องตรงกัน)
