Packet Tracing เป็นเครื่องมือ Diagnosis บน Sangfor NGAF / Network Secure ที่ใช้ตรวจสอบ Packet Processing Flow และระบุสาเหตุที่ Packet ถูก Drop โดยจะวิเคราะห์ Packet จริงที่วิ่งผ่านอุปกรณ์ในช่วงเวลาที่กำหนด แล้วแสดงว่า Packet ผ่าน Module ใดของ Firewall บ้าง และถูก Discard ที่ขั้นตอนไหนพร้อมเหตุผล

เมื่อใดควรใช้ Packet Tracing

เมื่อต้องการทราบว่า Packet ที่วิ่งผ่าน Firewall ถูก Forward หรือ Discard และถูก Discard ที่ Module ไหน (เช่น Security Policy, IPS, Application Control)
เมื่อ Traffic ของ User / Service บางอย่างไม่ทำงาน และต้องการดู Processing Flow ที่ Firewall ทำกับ Packet นั้น
ใช้ Diagnose ปัญหาในระดับ Packet โดยไม่ต้อง Download ไฟล์ .pcap มาเปิดด้วย Wireshark

การเข้าใช้งาน

ไปที่เมนู Monitor > Diagnosis > Packet Tracing

กำหนดเงื่อนไขการวิเคราะห์

กรอก Filter ตามที่ต้องการ จากนั้นกด Analyze:

IP Address Type: All / IPv4 / IPv6
Src IP: IP ต้นทาง (Optional)
Src Port: Port ต้นทาง (Optional)
Dst IP: IP ปลายทาง (Optional)
Dst Port: Port ปลายทาง (Optional)
Protocol: All หรือเลือก Protocol ที่ต้องการ
Inbound Interface: Interface ขาเข้าที่ต้องการ Trace
Analysis Duration: ระยะเวลาที่จะเก็บ Packet เพื่อวิเคราะห์
Packets Captured: จำนวน Flow และจำนวน Packet ต่อ Flow ที่จะเก็บ (เช่น 10 Flows × 10 Packets/Flow)

หากเว้น Field ใดไว้ จะถือว่า Match ทั้งหมดสำหรับ Field นั้น

การอ่านผลลัพธ์

หลังจากกด Analyze ระบบจะแสดง:

Flows panel (ด้านซ้าย): รายการ Flow ที่ตรงกับเงื่อนไข แต่ละ Flow แสดง Src IP:Port → Dst IP:Port และ Protocol หาก Flow ใดมี Packet ที่ถูก Discard จะมี ไอคอนสีแดงพร้อมจำนวน Packet ที่ Discard กำกับไว้ที่ Flow นั้น
Packet list (ด้านขวา): รายการ Packet ภายใน Flow ที่เลือก พร้อม Tab กรอง All Packets / Forwarded / Discarded
แต่ละแถวแสดง: No., Status (Forwarded สีเขียว / Discarded สีแดง), Inbound Interface, Outbound Interface, Time Occurred
ปุ่ม Re-analyze, Export, Clear Analysis Results สำหรับจัดการผลลัพธ์

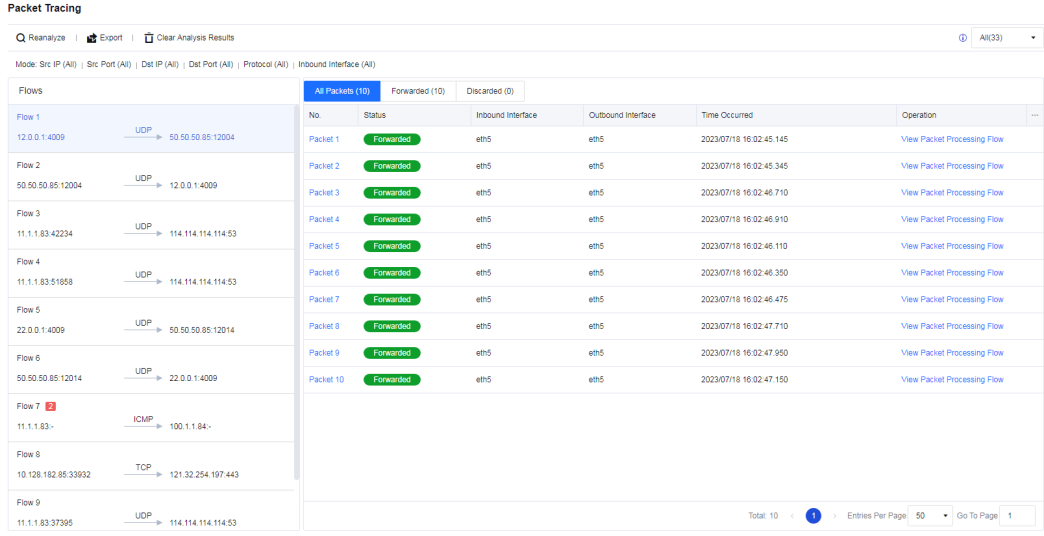

NGAF web UI showing Packet Tracing results with Flows panel (9 flows with src/dst IPs and protocols), All Packets tab showing 10 forwarded packets with status, inbound/outbound interface, timestamps, and View Packet Processing Flow links

NGAF web UI showing Packet Tracing results with mixed Forwarded and Discarded packets, showing flows with red warning indicators for blocked traffic, demonstrating troubleshooting of blocked connections

ดู Packet Processing Flow

คลิก View Packet Processing Flow ที่คอลัมน์ Operation ของ Packet ใด ๆ เพื่อดูว่า Packet นั้นถูก Process โดย Module ใดของ Firewall บ้าง โดย Module หลัก ๆ ที่ปรากฏใน Flow ได้แก่:

Check Inbound Interface
Packet integrity check
Special packet processing
Session Details / Session update
TCP packet processing
Software-layer distribution
Application identification (service security processing)
IPS scan
Application control policy matching (service security processing)
TCP proxy
Security Policy
Send Packet

สำหรับ Packet ที่ถูก Discard จะแสดง Module ที่ทำการ Discard พร้อมเหตุผล (Possible discard reasons) เช่น ชื่อ Policy, Attack Type, Rule ID, Rule Name ทำให้สามารถระบุได้ทันทีว่า Packet ถูก Block ที่ Module ใดและด้วยกฎใด

หมายเหตุ

Packet Tracing วิเคราะห์เฉพาะ Packet ที่ Match เงื่อนไขในช่วง Analysis Duration เท่านั้น หากไม่มี Traffic เข้ามาในช่วงเวลาดังกล่าวจะไม่มี Flow ปรากฏ
การกำหนด Src IP / Dst IP / Port ให้ชัดเจน จะช่วยลดจำนวน Flow ที่ไม่เกี่ยวข้องและทำให้หาปัญหาเจอเร็วขึ้น
Packet Tracing ต่างจาก Packet Capture ตรงที่ Packet Tracing เน้นแสดง Processing Flow ภายใน Firewall และเหตุผลของการ Discard ส่วน Packet Capture จะเก็บ Packet ดิบเป็นไฟล์ .pcap เพื่อนำไปวิเคราะห์ภายนอก
