การย้าย (Reorder) Physical Interface HCI ด้วย aDeploy

หมายเหตุ

• ใช้ได้กับ HCI ที่ติดตั้งใหม่เท่านั้น สำหรับ Cluster ที่มีการตั้งค่าไปแล้ว หรือมีการใช้งาน VM แล้ว ให้ติดต่อ Support

สิ่งที่ต้องเตรียม

• aDeploy Tool
• ตารางเปรียบเทียบระหว่าง eth ที่ไฟติดของ physical จริงที่เครื่อง และPort eth ที่แสดงเป็นสีเขียวบนหน้า WebUI HCI
  หากเป็น Fiber หรือ UTP สามารถต่อไขว้กับ interface ข้างๆเพื่อทำให้ไฟติด และย้ายปลายสายฝั่งหนึ่งไปที่ Interface อื่นไปเรื่อยๆ

ตัวอย่างตาราง

Physical  WebUI
eth0      eth6
eth1      eth7
eth2      eth8
eth3      eth9
eth4      eth0
eth5      eth1
eth6      eth5
eth7      eth4
eth8      eth3
eth9      eth2

การใช้งาน Tool

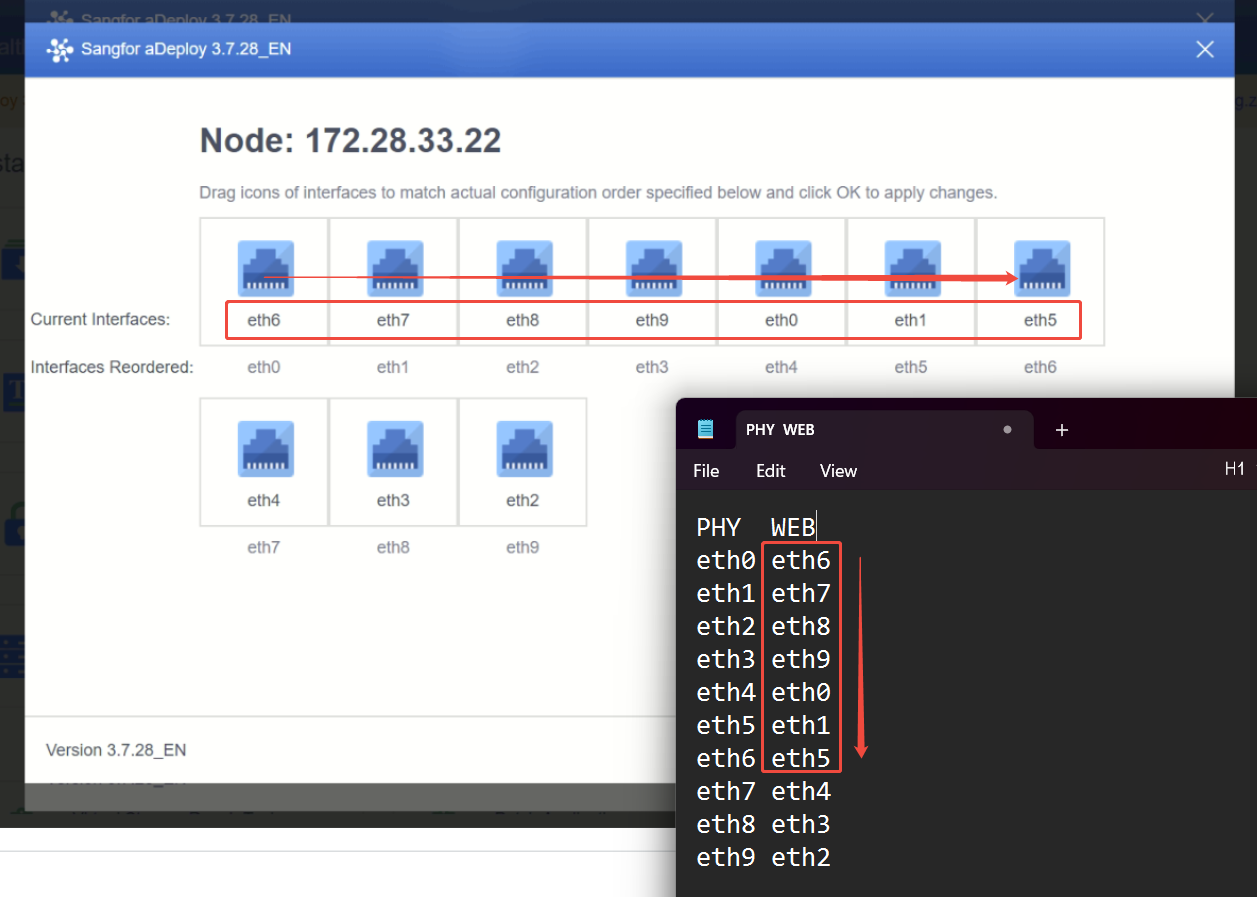

1. ไปที่ aDeploy > Toolkit > NIC Reordering
2. กรอก IP ของ Node ที่จะเรียงใหม่ และ Password (เปิด SSH Port ก่อน)
3. จัดเรียงลำดับ interface ตามที่เตรียมไว้ในตาราง
   Current Interfaces คือ สิ่งที่แสดงอยู่บนหน้า WebUI ตอนนี้ ซึ่งไม่ตรงกับความต้องการ
   Interface Reordered คือ สิ่งที่ต้องการให้เป็น (ตามตำแหน่งของหลังเครื่อง Server)



4. ตรวจสอบความถูกต้องอีกครั้งก่อน กด OK เพื่อ save config (มีผลหลัง restart node)
5. ทำการ Restart Node จากหน้า WebUI
6. รอ Node กลับมาเป็น Interface ตามที่ตั้งค่า
